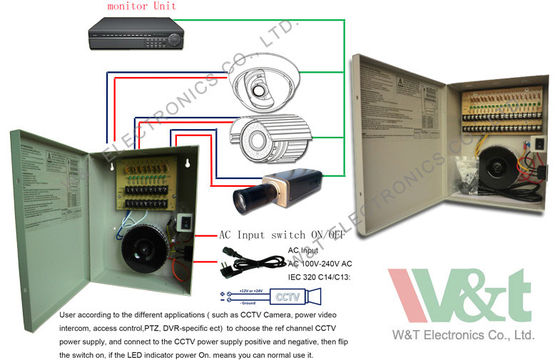

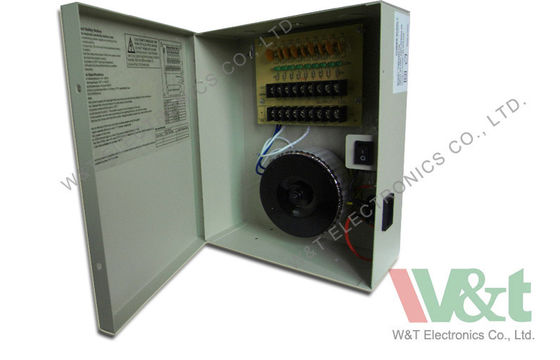

CCTV のカメラの線形調整された DC電源配電箱 24V 5A

モデルいいえ。

W&T-TVL2405-T9 （出力される 9 チャネル）

出力チャネル

1

2

3

4

5

6

7

8

9

出力

AC 電圧（v）

24V

24V

24V

24V

24V

24V

24V

24V

24V

評価される流れ（a）

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

0.55A

LED の表示器

LED

さざ波の波及び騒音（MV）

200mV

電圧正確さ（%）

±5%

合計出力の流れ

5.0A

熱締切りの保護（TCO）

影響独立した出力、それでも働く他の出力問題が起こるとき、各出力に独立した PTC のヒューズおよび LED の表示器があります。

上昇時間

1800ms、23ms/230VAC 4000ms、満載の 30ms/115VAC

遅らせて下さい時間（TYP。）を

満載の 80ms/230VAC 14ms/115VAC

入力

Volrage の範囲

115V/230V AC;  （86V- 130V AC か 180V-240V AC）

周波数範囲

47~63Hz

Efficency （Typ。）

>60%

保護

負荷に

出力電力 110-180%rated 保護タイプ: しゃっくりモードは取除かれる障害状況の後で、automatcally 回復します

流れに

終わる流れが（平均出力電流 130-150%）起こる時、常態に戻って、スイッチ取除かれた電源は自動的に、時条件自己防衛の状態に転換します。

電圧に

置かれる 0ver 電圧: 120-140% 評価される電圧

短絡

 短い状態が起こる場合、独立した PTC のヒューズは取除かれる状態 PTC のヒューズが終わりに戻って自動的に場合、回路を開けます。

環境

働く臨時雇用者

﹣ 20~﹢60℃

humidty 働くこと

不凝縮 20~90%RH

保管温度

﹣ 40~﹢85℃、10~95%RH

抵抗電圧

I/P~O/P: 3KVAC I/P~FG: 1.5KVAC O/P~FG: 0.5KVAC

分離の抵抗

I/P~O/P、I/P~FG、O/P~FG: 100M Ohms/500VDC/25℃/70% RH

EMI の放出

EN55022 （CISPR22）への承諾 Class B

EMS の免除

EN61000-4-2,3,4,5,6,8,11、ENV50204 の軽工業のレベル、規準 A への承諾

他

MTBF

≧100K hrs。    MIL-HDBK-217F （25℃）

次元

A: 255*208*90mm （L*W*H）

パッキング

0.60Kg: 5PCS/3.0Kg （530*300*240MM）
