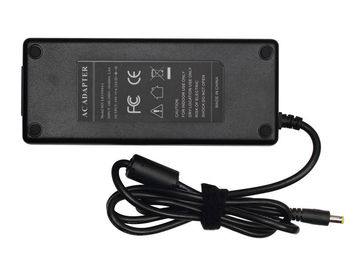

AC/DC電源の転換する 19V 6.32A アダプター、コンピュータ AC アダプター

AC/DC電源の転換する 19V 6.32A アダプター、コンピュータ AC アダプター

AC/DC を転換する 19V 6.32A は良質のアダプターに動力を与えます

指定:

モデル:	E 小型アダプター（19V6.32A） - LR190063
タイプ:	ITX 力、DC-ITX 力のアダプター、LCD、LED 表示アダプターおよびラップトップのアダプター
変数:	1 の標準的な円形の口の出力インターフェイス: 2.5mm の内部の直径、5.5mm の外の直径; 19V 出力電圧、出力電力 120W 2 の入力電圧: 90-260Vac 3 の特徴: 過電流保護、過電圧の保護および過熱保護等。 4 の重量: 0.53KG

1 つの記述:

文書の目的は 120W 切換えの電源の機能条件を指定することです。

2 つの入れられた特徴:

2.1 入力電圧:

評価される電圧: 100~240Vac

変化の範囲: 90-264Vac

2.2 入力頻度:

評価される頻度: 50/60Hz

変化の頻度: 47-63Hz

2.3 入力電流:

入力電圧で最高および評価される 2.0Amps DC によって出力される定格負荷。

2.4 侵入の流れ:

包囲された定格負荷および 25℃の 240Vac 入力の最高のコールド スタート 120 の Amps の、

2.5 AC 漏出流れ:

0.75mA 最高 At240Vac の入力

3 つの出力特性:

3.1 出力

電圧	Min.負荷	評価される。 負荷	力を待機して下さい	出力電力
19Vdc	0.01A	6.32A	最高 0.5W	120W

3.2 結合された負荷/ライン規則

電圧	Min.負荷	評価される。 負荷	ライン規則	負荷規則
19Vdc	0.01A	6.32A	±1%	±5%

3.3 さざ波および騒音:

わずかな電圧および体言の負荷の下で、さざ波および騒音は次の通りとき交差する 20MHz および平行 47uF/0.1uF の最高の帯域幅の測定テスト・ポイントで接続されてです。

電圧さざ波および騒音（最高。）

+12Vdc 190mV PP

3.4 遅れ時間をつけて下さい:

115Vac 入出力最大負荷で最高 3Second

3.5 上昇時間:

115Vac 入出力最大負荷で最高 40 氏

3.6 時間を遅らせて下さい:

115Vac 入出力最大負荷の 5 氏分

3.7 効率:

115/230Vac 入力電圧、1/4,1/2,3/4 および満載の計算の平均効率の 80% 分。

4 つの保護機能:

4.1 短絡テスト:

電源は短絡の欠陥が取除く場合回復された自動車です。

4.2 現在の保護に:

電源は回復された自動車時現在の欠陥に取除きますです。

4.3 現在の保護に:

電源は欠陥が 120%~170% を取除くとき回復される自動車。

5 環境 REQUIREMET:

5.1 実用温度:

0℃への 40℃の満載、正常運営

5.2 保管温度: - 20℃へのパッケージとの 80℃

5.3 相対湿度:

5% （0℃） ~90% （40℃） RH、72Hrs の満載、正常な操作。

5.4 振動:

1）作動: IEC 721-3-3 3M3

5~9Hz、A=1.5mm

（9~200Hz の加速 5m/S2）

2）交通機関:

IEC 721-3-2 2M2

5-9Hz、A=3.5mm

9~200Hz、Acceleration=5m/S2

200~500Hz、Acceleration=15m/S2

3）斧、軸線ごとの 10 の周期。

永久的な損傷はテストの間に起こらないかもしれません。

サンプルは力 off/on の後で元の状態に元通りにならなければなりません。

5.5 詰まる低下:

壁の台紙のタイプのための 1M および上で記述されているデスクトップのタイプのための 760mm。

横の表面は堅材、完全に具体的なか同等の非弾力性のある床で支えられる合板の 2 つの層厚い各 19mm から 20mm をに取付けられて厚い少なくとも 13mm から成っています。

6 安全要求事項:

6.1 安全: TUV/GS- （EN60950-1）の調和、CCC- （GB4943） AS/NZS: 60950-1、UL/CUL- （UL60950-1）

6.2 /DIELECTRIC の強さのこんにちは鍋:

二次に第一次: 1500Vac/3.5mA/60 秒（生産のための 3 秒）または 2121Vdc/3.5mA/60 秒（生産のための 3 秒）

6.3 絶縁抵抗:

二次への第一次の 20MΩ min.は 500Vdc テスト電圧を加えます

6.4 漏出流れ

264Vac/50Hz の 0.75mAmax

6.5 EMI の標準は限界にの合います

1）.Fcc part15 のクラス B の規則

2）.EN55022 クラス B の規則

3）GB9254-1998、GB17625.1-2003

7 機械条件:

7.1 エンクロージャ:

電源のサイズ: L170 x W72 x H41.5mm;

7.2 入力コネクター:

IEC-320-C14

8 コード

9 ラベル
