| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | XX30-24S24-PEC |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 15000Pcs/week |
| ハイライト: | 工業用電源,隔離された電源 |
||
|---|---|---|---|

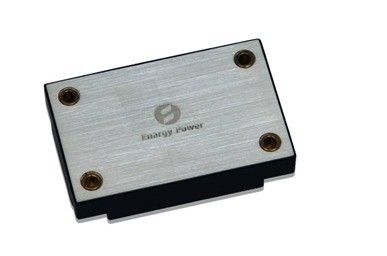

産業電源 30W の出力 24V/1.25A XX30-24S24-PEC
主要特点
出力電力: 30W
広い入力範囲: 18-36VDC
高い変換効率: 92% まで
±1% へのライン規則
±1% への負荷規則
固定動作周波数
分離の電圧: 1,500V
（オン/オフ）制御を可能にして下さい
積み過ぎの保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
出力電圧トリム: ±10% Vout
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
·電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。
絶対最高評価
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
|
|
1500 |
Vdc |
出力への入力 |
|
実用温度 |
-40 |
|
+100 |
℃ |
|
|
保管温度 |
-55 |
|
+125 |
℃ |
|
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧範囲 |
18 |
24 |
36 |
Vdc |
連続的 |
|
不足電圧閉鎖 |
15.5 |
|
16.8 |
Vdc |
半分の負荷 |
|
16.9 |
|
17.8 |
Vdc |
半分の負荷 |
|
|
最高の入力電流 |
|
|
2.0 |
A |
満載、18V 入力 |
|
効率 |
91 |
|
|
% |
満載 |
|
外的な入力キャパシタンスを推薦して下さい |
|
100 |
|
uF |
典型的な ESR 0.1-0.2Ω |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
セット・ポイント出力電圧 |
|
24.00 |
|
|
わずかな入力; 負荷無し; 25℃ |
|
出力電圧範囲 |
23.76 |
|
24.24 |
Vdc |
|
|
出力電流の範囲 |
0.1 |
|
1.25 |
A |
|
|
ライン規則 |
|
±1 |
|
% |
高圧線への低いライン; 満載 |
|
負荷規則 |
|
±1 |
|
% |
満載への負荷無し; わずかな入力 |
|
現在の限界 |
0.1 |
|
1.25 |
A |
体言の出力電圧 95% |
|
さざ波（RMS） |
|
50 |
|
mV |
わずかな入力; 満載; 20 の MHz の帯域幅; |
|
騒音（ピーク間の） |
|
150 |
|
mV |
|
|
最大出力の帽子。 |
|
|
1500 |
μF |
わずかな入力; 満載 |
|
出力電圧トリム |
|
|
±10 |
% |
わずかな入力; 満載; 25°C |
動的応答の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電流で変えて下さい （di/dt= 0.1A/us） |
|
|
720 |
mV |
50% から最高 75% への 50% Iout |
|
出力電流で変えて下さい （di/dt= 2.5A/us） |
|
|
720 |
mV |
50% から最高 75% への 50% Iout |
|
演算時間 |
|
300 |
400 |
私達 |
中 1% Vout の nom に。 |
|
回転時間 |
|
|
50 |
氏 |
満載; Vout=90% の nom。 |
|
操業停止の落下時間 |
|
|
20 |
氏 |
満載; Vout=10% の nom。 |
|
出力電圧オーバーシュート |
|
|
5 |
% |
|
機能特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
切換えの頻度 |
180 |
|
230 |
KHz |
正規の段階および分離の段階 |
|
トリム（Pin6） |
見て下さい部 3.2 の電圧トリム（Pin6）を |
||||
|
電圧トリムを出力して下さい |
|
|
10 |
% |
トリム、トリム Pin への（-）Vout。 |
|
|
|
10 |
% |
トリム、トリム Pin への（+） Vout。 |
|
|
可能にして下さい（オン/オフ）制御（Pin2）を |
部 3.2 を見て下さい |
||||
|
ソース電流を可能にして下さい |
|
|
10 |
mA |
|
|
（オン・オフ制御）肯定的な論理を可能にして下さい |
1.0 |
|
15 |
Vdc |
高いオン制御、論理または浮遊 |
|
-0.5 |
|
0.3 |
Vdc |
以外制御の低い論理 |
|
|
短絡の保護 |
|
|
10 |
mΩ |
タイプ: しゃっくりモード、自動回復、短絡の抵抗 |
分離の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
1,500 |
|
|
Vdc |
出力への入力 |
|
1500 |
|
|
Vdc |
基盤への入力 |
|
|
500 |
|
|
Vdc |
基盤への出力 |
|
|
分離の抵抗 |
100 |
|
|
MΩ |
それをテストする 500VDC 大気圧および R.H.が 90% である時 |
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-40 |
|
+100 |
℃ |
延長の、基礎 PCB の温度 |
|
保管温度 |
-55 |
|
+125 |
℃ |
包囲された |
|
湿気 |
20 |
|
90 |
%R.H. |
不凝縮相対湿度 |
機械輪郭
注:
1. すべてのピンは 0.040" （1.02mm） dia です
2. 許容: x.xx ±0.02。 （x.x ±0.5mm）
x.xxx ±0.010。 （x.xx ±0.25mm）
Pin の指定
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
可能にして下さい |
内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。 |
|
2 |
Vin （-） |
否定的な入力電圧 |
|
3 |
Vin （+） |
肯定的な入力電圧 |
|
4 |
Vout （+） |
肯定的な出力電圧 |
|
5 |
Vout （-） |
否定的な出力電圧 |
|
6 |
トリム |
出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
