| Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
 |
| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | TF700-48S28-NOC |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 15000Pcs/week |
| ハイライト: | 工業用電源,産業 dc dc のコンバーター |
||
|---|---|---|---|

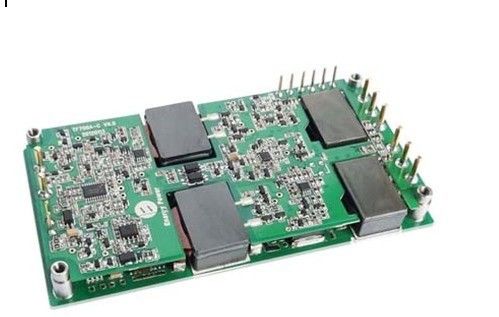

産業電源 700W の出力 28V/25A TF700-48S28-NOC
主要特点
出力電力: 700W
広い入力範囲: 36-72VDC
高い変換効率: 93% まで
±1% へのライン規則
±1% への負荷規則
固定動作周波数
分離の電圧: 1,500V
（オン/オフ）制御を可能にして下さい
積み過ぎの保護を出力して下さい
過電圧の保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
UL94V-0 によって炎遅らせられる評価
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
·電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧範囲 |
36 |
48 |
72 |
Vdc |
連続的 |
|
最高の入力電流 |
|
|
24 |
A |
満載の、最少入力 |
|
スタンバイの入力電流 |
|
|
0.2 |
A |
負荷無し |
|
効率 |
92 |
|
|
% |
|
|
外的な入力キャパシタンスを推薦して下さい |
470 |
|
|
uF |
ESR 0.1-0.2R |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電圧範囲 |
27.72 |
28.00 |
28.28 |
Vdc |
|
|
出力電流の範囲 |
0 |
|
25 |
A |
|
|
ライン規則 |
|
|
±1 |
% |
Vin=36~72V、Io=0~23A |
|
負荷規則 |
|
|
±1 |
% |
Vin=36~72V、Io=0~23A |
|
全面的な出力電圧 |
|
|
±1 |
% |
Vin=36~72V、Io=0~23A |
|
騒音（ピーク間の） |
|
120 |
250 |
mV |
20 の MHz の帯域幅。 十分に評価された流れの 10uF 電気分解コンデンサーそして 0.1uF 陶磁器のコンデンサーが付いている出力。 |
|
最大出力の帽子。 |
1000 |
3300 |
6000 |
μF |
2000uF はと Ta≤-5℃推薦します |
|
出力電圧トリム |
22 |
|
32 |
Vdc |
わずかな入力; 満載; 25°C |
動的応答の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電流で変えて下さい （di/dt= 0.1A/us） |
|
|
850 |
mV |
di/dt=0.1A/us、Io=25%-50%-25%Ioutmax または 50% から最高 75% への 50% Iout |
|
演算時間 |
|
400 |
|
私達 |
中 1% Vout の nom に。 |
|
出力電圧オーバーシュート |
|
|
5 |
% |
|
機能特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
切換えの頻度 |
240 |
255 |
270 |
KHz |
|
|
出力電圧トリム |
|
|
32 |
Vdc |
トリム、トリム Pin への（+） Vout。 |
|
22 |
|
|
Vdc |
トリム、トリム Pin への（-）Vout。 |
|
|
ソース電流を可能にして下さい |
|
|
5 |
mA |
|
|
（オン・オフ制御）肯定的な論理を可能にして下さい |
3.5 |
|
15 |
Vdc |
高いオン制御、論理または浮遊 |
|
-0.3 |
|
1.5 |
Vdc |
以外制御の低い論理 |
|
|
補助電源供給 |
8 |
|
15 |
Vdc |
連続的な源 current≤25mA |
|
働く状態の検出 （IOG） |
|
|
|
|
モジュールが壊れた場合のモジュールが良く、高いインピーダンスである場合の低いインピーダンス |
|
不足電圧閉鎖 |
32.0 |
|
35.9 |
Vdc |
回転-境界の… |
|
31.0 |
|
35.0 |
Vdc |
回転-境界を離れた… |
|
|
積み過ぎの保護 |
110 |
125 |
150 |
% |
現在モード、脈拍の現在の限界の境界による脈拍、（%Rated の負荷） |
|
出力過電圧 保護 |
33 |
|
36 |
Vdc |
しゃっくりモード、自動回復 |
|
過熱保護 |
100 |
105 |
110 |
℃ |
オートリカバリ、Basepalte の温度 |
|
|
10 |
|
℃ |
ヒステリシス |
分離の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
1500 |
|
|
Vdc |
出力、漏出 current≤1mA への入力 |
|
1000 |
|
|
Vdc |
支承板への入力、漏出 current≤1mA |
|
|
500 |
|
|
Vdc |
支承板への出力、漏出 current≤1mA |
|
|
分離の抵抗 |
10 |
|
|
MΩ |
それをテストする 500VDC 大気圧および R.H.が 90% である時 |
|
分離キャパシタンス |
|
1000 |
|
pF |
|
一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
重量 |
|
|
200 |
g |
|
|
MTBF |
250,000 |
|
|
Hrs |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-40 |
|
85 |
℃ |
延長の、基礎 palte の温度 |
|
保管温度 |
-55 |
|
115 |
℃ |
包囲された |
|
湿気 |
20 |
|
90 |
%R.H. |
|
機械輪郭
Pin の指定
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
Vin （-） |
否定的な入力電圧 |
|
2 |
Vin （+） |
肯定的な入力電圧 |
|
3 |
オン/オフ |
陰性は制御を可能にします |
|
4 |
ON/OFF+ |
陽性は制御を可能にします |
|
5 |
Vout+ |
肯定的な出力電圧 |
|
6 |
Vout- |
否定的な出力電圧 |
|
7 |
S- |
否定的な遠隔感覚。 感覚は Vout に（-）接続しなければなりません（-） |
|
8 |
S+ |
肯定的な遠隔感覚。 感覚は Vout に（+）接続しなければなりません（+） |
|
9 |
トリム |
出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
|
10 |
PC |
現在の共有 |
|
11 |
IOG |
働く状態の検出 |
|
12 |
補助 |
補助電源供給 |
