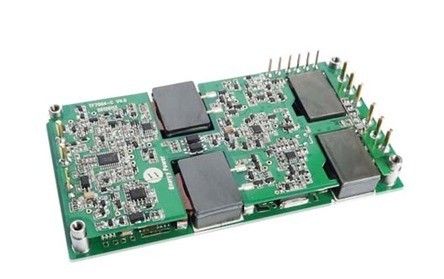

高い発電 700W の産業 dc dc コンバーター 30V/24A RoHS TF700-48S30-NOC

産業電源 700W の出力 30V/24A TF700-48S30-NOC

主要特点

出力電力: 700W

広い入力範囲: 36-72VDC

高い変換効率: 92% まで

±1% へのライン規則

±1% への負荷規則

固定動作周波数

分離の電圧: 1,500V

（オン/オフ）制御を可能にして下さい

積み過ぎの保護を出力して下さい

過電圧の保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

UL94V-0 によって炎遅らせられる評価

迎合的な RoHS

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。

電気特徴

電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。

入力特徴

変数	分	Typ	最高	単位	ノート
入力電圧範囲	36	48	72	Vdc	連続的
最高の入力電流			24	A	満載の、最少入力
スタンバイの入力電流			0.2	A	負荷無し
効率	92			%
外的な入力キャパシタンスを推薦して下さい		470		uF	ESR 0.1-0.2R

出力特性

変数	分	Typ	最高	単位	ノート
出力電圧範囲	29.80	30.00	30.20	Vdc
出力電流の範囲	0		23	A
ライン規則			±1	%	Vin=36~72V、Io=0~23A
負荷規則			±1	%	Vin=36~72V、Io=0~23A
tabilizing 電圧 精密			±1	%	Vin=36~72V、Io=0~23A
騒音（ピーク間の）		120	250	mV	20 の MHz の帯域幅。 十分に評価された流れの 10uF 電気分解コンデンサーそして 0.1uF 陶磁器のコンデンサーが付いている出力。
最大出力の帽子。	1000	3300	6000	μF	2000uF はと Ta≤-5℃推薦します
出力電圧トリム	22		30.5	Vdc	わずかな入力; 満載; 25°C

動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい （di/dt= 0.1A/us）			850	mV	di/dt=0.1A/us、Io=25%-50%-25%Ioutmax または 50% から最高 75% への 50% Iout
演算時間		400		私達	中 1% Vout の nom に。
出力電圧オーバーシュート			5	%

機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	240	255	270	KHz
出力電圧トリム			30.5	Vdc	トリム、トリム Pin への（+） Vout。
	22			Vdc	トリム、トリム Pin への（-）Vout。
ソース電流を可能にして下さい			5	mA
（オン・オフ制御）肯定的な論理を可能にして下さい	3.5		15	Vdc	高いオン制御、論理または浮遊
	-0.3		1.5	Vdc	以外制御の低い論理
補助電源供給	8		15	Vdc	連続的な源 current≤25mA
働く状態の検出 （IOG）					モジュールが壊れた場合のモジュールが良く、高いインピーダンスである場合の低いインピーダンス
不足電圧閉鎖	32.0		35.9	Vdc	回転-境界の…
	31.0		35.0	Vdc	回転-境界を離れた…
積み過ぎの保護	110	125	150	%	現在モード、脈拍の現在の限界の境界による脈拍、（%Rated の負荷）
出力過電圧 保護	33		36	Vdc	しゃっくりモード、自動回復
過熱保護	100	105	110	℃	オートリカバリ、基礎 palte の温度
		10		℃	ヒステリシス

分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力、漏出 current≤1mA への入力
	1000			Vdc	支承板への入力、漏出 current≤1mA
	500			Vdc	支承板への出力、漏出 current≤1mA
分離の抵抗	10			MΩ	それをテストする 500VDC 大気圧および R.H.が 90% である時
分離キャパシタンス		1000		pF

一般特性

変数	分	Typ	最高	単位	ノート
重量			200	g
MTBF	250,000			Hrs

環境の特徴

変数	分	Typ	最高	単位	ノート
実用温度	-40		85	℃	延長の、基礎 palte の温度
保管温度	-55		115	℃	包囲された
湿気	20		90	%R.H.

機能指定

（オン/オフ）制御（Pin 3 および Pin4）を可能にして下さい:

可能にピンは力モジュールが電子的に不規則に転換するようにします。 可能に（オン/オフ）機能は電池を節約するために、脈打った力の適用または配列する力のために有用です。

可能にピンは- Vin に参照されます。 それは内部的に抜かれます、従って外的な電圧源は要求されません。 開いたコレクター（または下水管を開けて下さい）スイッチは可能にピンの制御のために推薦されます。

可能にピンを使用した場合、参照が実際にであること-ろ過する EMI に先んじるまたは遠隔に単位からの Vin ピンを、ない確かめて下さい。 光学的に制御信号をつなぎ、モジュールの opto カプラーを直接取付けることはのこれらの問題避けます。 可能にピンが使用されなければ、浮遊を（肯定的な論理）残っているまたは Vin -ピン（負論理）に接続することができます。A の細部をオン/オフ ピンを運転するための 5 つの可能な回路計算して下さい。 図 B は内部オン/オフ回路部品の詳しい一見です。

A を計算して下さい: オン/オフ ピンを運転するためのさまざまな回路。

図 B: 内部オン/オフ ピン回路部品

遠隔測定（ピン 7 および 8）:

遠隔測定はコンバーターが負荷の時点で出力電圧を直接感じるようにし、こうして自動的に負荷コンダクターの配分及び接触の損失（C）図を償います。 +Sense と示される各出力ターミナルのための 1 つの感覚の鉛が-感覚あり。 これらの鉛は負荷鉛と比較される流れを非常に低く運びます。 内部的には抵抗器は感覚ターミナルと出力ターミナルの間で接続されます。 遠隔感覚が使用されなければ、感覚はそれぞれの出力にショートする必要性を導きます導きます（図 D）。

心配は出力関係をするとき取られなければなりません。 出力ターミナルが読出し線の前に切れば、満載の流れは読出し線の下で流れ、内部感知の抵抗器を傷つけます。 出力関係前にコンバーターに常に動力を与えることを忘れないでいて下さい。 ライン低下のための最高の補償の電圧は 0.5V まであります

図 C: 遠隔の感覚結合

図 D: 遠隔の感覚結合

記憶保護機構

·入力不足電圧閉鎖: コンバーターは入力電圧が余りに低いとき消えるように設計され、避けます入力システム不安定問題を、閉鎖回路部品です DC ヒステリシスを用いるコンパレーター助けます。 入力電圧は上がっているとき、コンバーターがつく前に電圧境界価値回転の典型的のなりません（指定のページにリストされている）超過しなければ。 コンバーターがついていれば、入力電圧は典型的な回転電圧境界価値の下でコンバーターが消える前に下らなければなりません。

·出力電流の限界: 最高の現在の限界は出力電圧低下として一定している残ります。 但し指定出力 DC の現在限界の操業停止の電圧、短絡の状態が取除かれるまでしゃっくりモード不明確な短絡の保護州へのコンバーターの下で電圧低下を出力するために、一度出力を渡って短いののインピーダンスは作るには十分に小さいです。 これはコンバーターまたは負荷板の余分な暖房を防ぎます。

·過熱操業停止: コンバーターの温度検出器はモジュールの平均温度を感じます。 熱操業停止回路は感じられた位置の温度が過熱操業停止の価値に達するときコンバーターをを離れて回すように設計されています。 それはコンバーターが時過熱操業停止再始動ヒステリシスの価値の量感じられた位置の落下の温度再度つくようにします。

方法をテストして下さい

さざ波及び騒音テストを出力して下さい:

出力さざ波は基本的な周波数のさざ波および高周波切換えの騒音スパイクで構成されます。 基本的な転換の頻度さざ波（か基本的なさざ波 1MHz 範囲に 100KHz に）あります; 高周波切換えの騒音スパイク（か切換えの騒音 50MHz 範囲に 10 の MHz に）あります。 切換えの騒音は 20 の MHz の帯域幅と普通騒音スパイクのためのすべての重要な倍音を含むために指定されます。

出力さざ波および騒音を測定する簡単な方法は下記に示されているように周波数変換装置の出力ピンに対して直接、押されるオシロスコープの調査の先端および地面リングを使用することです。 これは出力ターミナルを渡る最も短く可能な関係をします。 オシロスコープの調査の地上クリップはさざ波および騒音測定で決して使用されるべきではないです。 地上クリップはアンテナおよび積み込みとしてしか放射された高周波エネルギー機能しませんが、測定に共通モード騒音をまたもたらします。

さざ波及び騒音測定のための標準的なテスト セットアップは図 E.で示されています。 測定が規模の調査の長い地上クリップによって関連付けられた騒音の積み込みを除去することができるように調査のソケット（Tektronix、P.N. 131.0258-00）は使用されます。

図 E: さざ波及び騒音標準のテストの平均。

機械輪郭

Pin の指定　

Pin いいえ。	名前	機能
1	Vin （-）	否定的な入力電圧
2	Vin （+）	肯定的な入力電圧
3	オン/オフ	陰性は制御を可能にします
4	ON/OFF+	陽性は制御を可能にします
5	Vout+	肯定的な出力電圧
6	Vout-	否定的な出力電圧
7	S-	否定的な遠隔感覚。 感覚は Vout に（-）接続しなければなりません（-）
8	S+	肯定的な遠隔感覚。 感覚は Vout に（+）接続しなければなりません（+）
9	トリム	出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。
10	PC	現在の共有
11	IOG	働く状態の検出
12	補助	補助電源供給
