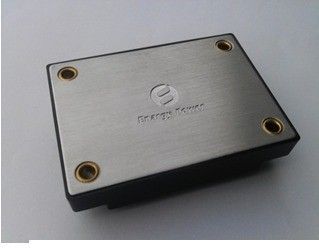

産業電源 40W の出力 12V/3.33A XX40-24S12-PEC
主要特点
出力電力: 40W
広い入力範囲: 18-36VDC
高い変換効率: 90% まで
±1% へのライン規則
±1% への負荷規則
固定動作周波数
分離の電圧: 1,500V
（オン/オフ）制御を可能にして下さい
不足電圧閉鎖を入れて下さい
電圧トリムを出力して下さい: ±8% Vout
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。
絶対最高評価
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧 |
|
|
50 |
Vdc |
連続的、操作停止 |
|
|
|
40 |
Vdc |
連続的、作動します |
|
|
|
|
50 |
Vdc |
作動の一時的な保護、<100ms> |
|
|
分離の電圧 |
|
|
2000 年 |
Vdc |
出力への入力 |
|
実用温度 |
-40 |
|
100 |
℃ |
ベースプレートの温度 |
|
保管温度 |
-55 |
|
115 |
℃ |
|
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧範囲 |
18 |
24 |
36 |
Vdc |
|
|
不足電圧閉鎖 |
|
|
17.9 |
Vdc |
回転-境界、半分の負荷の… |
|
15.0 |
|
|
Vdc |
回転-境界、半分の負荷を離れた… |
|
|
最高の入力電流 |
|
|
3.0 |
A |
満載の、最少入力 |
|
効率 |
|
90 |
|
% |
わずかな入力; 満載 |
|
外的な入力キャパシタンスを推薦して下さい |
|
100 |
|
uF |
典型的な ESR 0.1-0.2Ω |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
セット・ポイント出力電圧 |
11.88 |
12.00 |
12.12 |
Vdc |
わずかな入力; 半分の負荷 |
|
出力電圧範囲 |
11.76 |
12.00 |
12.24 |
Vdc |
|
|
出力電流の範囲 |
0 |
|
3.33 |
A |
|
|
ライン規則 |
|
|
±1 |
% |
高圧線への低いライン; 満載 |
|
負荷規則 |
|
|
±1 |
% |
満載への負荷無し; わずかな入力 |
|
温度規則 |
|
|
±0.02 |
%/°C |
実用温度範囲に |
|
現在の限界 |
3.5 |
|
6.5 |
A |
体言の出力電圧 90% |
|
騒音（ピーク間の） |
|
|
120 |
mV |
|
|
最大出力の帽子。 |
|
|
3000 |
μF |
満載 |
動的応答の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電流で変えて下さい （di/dt= 0.1A/us） |
|
|
±400 |
mV |
50% から最高 75% への 50% Iout |
|
出力電流で変えて下さい （di/dt= 2.5A/us） |
|
|
±400 |
mV |
50% から最高 75% への 50% Iout |
|
演算時間 |
|
|
300 |
私達 |
中 1% Vout の nom に。 |
|
出力電圧オーバーシュート |
|
|
5 |
% |
|
機能特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
切換えの頻度 |
180 |
200 |
230 |
KHz |
|
|
出力電圧トリム |
|
|
10 |
% |
トリム、トリム Pin への（+） Vout。 |
|
|
|
8 |
% |
トリム、トリム Pin への Com、 |
|
|
ソース電流を可能にして下さい |
|
|
1 |
mA |
|
|
（オン・オフ制御）肯定的な論理を可能にして下さい |
1 |
|
15 |
Vdc |
高いオン制御、論理または浮遊 |
|
-0.5 |
|
0.3 |
Vdc |
以外制御の低い論理 |
|
|
短絡の保護 |
|
|
10 |
mΩ |
タイプ: しゃっくりモード、自動回復、短絡の抵抗 |
分離の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
1,500 |
|
|
Vdc |
出力、1mA への入力 |
|
1500 |
|
|
Vdc |
ベースプレート、1mA への入力 |
|
|
500 |
|
|
Vdc |
ベースプレート、1mA への出力 |
|
|
分離の抵抗 |
100 |
|
|
MΩ |
それをテストする 500VDC 大気圧および R.H.が 90% である時 |
|
分離キャパシタンス |
|
1000 |
|
pF |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-40 |
|
+100 |
℃ |
延長、ベースプレートの温度 |
|
保管温度 |
-55 |
|
+115 |
℃ |
包囲された |
|
温度係数 |
|
|
±0.02 |
%/℃ |
|
|
湿気 |
20 |
|
96 |
%R.H. |
不凝縮相対湿度 |
|
高度 |
|
|
3000 |
m |
|
推薦された典型的な適用
図 1: 典型的な適用回路（永久に可能になる負論理の単位、）。
|
デジグネーター |
価値 |
Spec. |
|
C1~C5 |
1uF |
SMD1210-100V-X7R |
|
C6 |
100nF |
SMD1210-100V-X7R |
|
C8~C11 |
100nF |
SMD2220-1000V-X7R |
|
L1、L2 |
2.4uH |
ACM1211-701-2PL-TL01 |
|
C7 |
470uF |
電気分解コンデンサー（100V） |
|
C12 |
220uF |
電気分解コンデンサー（63V） |
機械輪郭
注:
1. すべてのピンは 0.040" （1.02mm） dia.です。
2. 許容: x.xx ±0.02。 （x.x ±0.5mm）
x.xxx ±0.010。 （x.xx ±0.25mm）
Pin の指定
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
可能にして下さい |
内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。 |
|
2 |
Vin （-） |
否定的な入力電圧 |
|
3 |
Vin （+） |
肯定的な入力電圧 |
|
4 |
Vout （+） |
肯定的な出力電圧 |
|
5 |
Com |
否定的な出力電圧 |
|
6 |
トリム |
出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
