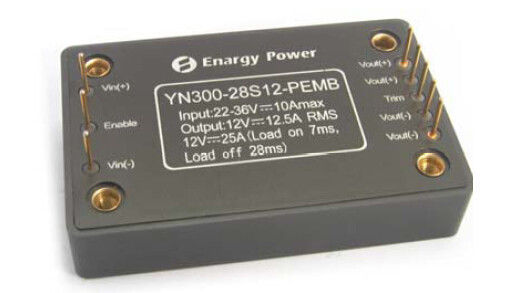

300W DC-DC のコンバーターの出力 12V YN300-28S12-PEMB

DC-DC のコンバーター 300W の出力 12V YN300-28S12-PEMB

主要特点

出力電力: 150W RMS、ピーク間の 300W

広い入力範囲: 22-36Vdc

高い変換効率: 91% まで

±1.0% へのライン規則

±1.0% への負荷規則

固定動作周波数

分離の電圧: 1500V

（オン/オフ）制御を可能にして下さい

積み過ぎの保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

パッケージ: 開いたフレーム

四分の一煉瓦: 2.32×1.49×0.45in

59×38×11.5mm

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用高度力

提供するために処理、制御および実装技術

性能、柔軟性、信頼性および費用有効性

成長した力の部品の。 高周波活動的なクランプ

切換えは低雑音を高い発電密度に与えます

高性能。

1. 電気特徴

電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。 Ta=25oC のすべてのデータ テストは特別な定義を除外します。

1.1 絶対最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			45	Vdc	連続的、操作停止
			40	Vdc	連続的、作動します
			45	Vdc	作動の一時的な保護、<100ms>
分離の電圧			2000 年	Vdc	出力への入力
実用温度	-55		100	℃
保管温度	-65		115	℃
Vin-の電圧に可能にして下さい	-0.5		10	Vdc

1.2 特徴を入れて下さい

変数	分	Typ	最高	単位	ノート
入力電圧範囲	22	28	36	Vdc	連続的
不足電圧閉鎖		21	21.9	Vdc	回転境界
	19.5	20.5		Vdc	回転境界
最高の入力電流			10	A	Load=150W RMS; 22Vdc 入力
効率		90		%	図 1-2
不具の入力電流		10		mA	ピン低速を可能にして下さい
外的な入力を推薦して下さい キャパシタンス		100		μF	典型的な ESR ≤0.1-0.2W

1.3 出力特性

変数	分	Typ	最高	単位	ノート
出力電圧範囲	11.88	12.00	12.12	Vdc	わずかな入力; load=1A; 25℃
出力電流の範囲	1	12.5	25.0	A	動的負荷; 負荷 Time=7mS/25A; 負荷 Time=28mS/1A 22Vdc-36Vdc 入力、
出力電流の範囲	1		12.5	A	RMS;
ライン規則		0.5	±1.0	%	高圧線への低いライン; 満載
負荷規則		0.5	±1.0	%	満載への負荷無し; わずかな入力
温度規則		±0.005	±0.02	%/°C	実用温度範囲に
短絡の流れ	1		26	A	出力電圧 <800 mV="">
さざ波（RMS）		120		mV	わずかな入力; 満載; 20 の MHz 帯域幅; 図 7
騒音（ピーク間の）		240		mV
最大出力の帽子。			5000	μF	わずかな入力; load=1A

1.4 動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい （di/dt= 0.1A/μs）		430		mV	50% から最高 75% への 50% Iout; 図 5
出力電流で変えて下さい （di/dt= 2.5A/μs）		450		mV	50% から最高 75% への 50% Iout; 図 6
演算時間		300		μS	中 1% Vout の nom に。
回転時間		25		氏	満載; Vout=90% の nom。 図 3
操業停止の落下時間		5		氏	満載; Vout=10% の nom。 図 4

1.5 機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	270	300	330	KHz	正規の段階および分離の段階
可能にして下さい（オン/オフ）制御（Pin2）を					部 7.1 を見て下さい
電圧を可能にして下さい ソース電流を可能にして下さい			10	Vdc	ピン浮遊を可能にして下さい
			0.5	mA
可能にして下さい（オン・オフ制御） 肯定的な論理	3.5		10	Vdc	高いオン制御、論理または浮遊
	-0.5		0.5	Vdc	以外制御の低い論理
短絡の保護			65	mΩ	タイプ: 非掛け金を降ろすしゃっくりモード オートリカバリ、境界、短絡 抵抗
過熱 保護		105		℃	タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度
		15		℃	ヒステリシス

1.6 分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力への入力
	1500			Vdc	基盤への入力
	500			Vdc	基盤への出力
分離の抵抗	100			MΩ	それをテストする 500Vdc 大気場合の 圧力および R.H.は 90% です
分離キャパシタンス		1000		pF

2. 一般特性

変数	分	Typ	最高	単位	ノート
重量		2.4(75)		Oz （g）	開いたフレーム
MTBF （計算される）	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta

3. 環境の特徴

変数	分	Typ	最高	単位	ノート
実用温度	-55		+100	℃	延長の、基礎皮の温度
保管温度	-65		+115	℃	包囲された
温度係数			±0.02	%/℃
湿気	20		95	%R.H.	不凝縮相対湿度

4. 標準の承諾

変数	ノート
UL/cUL60950
EN60950
GB4943
針の炎テスト（IEC 695-2-2）	全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0
IEC 61000-4-2

5. 資格の指定

変数	ノート
振動	10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり
機械衝撃	x の 100g 分、2 つの低下および ｙ軸、z 軸の 1 つの低下
風邪（作動中）	IEC60068-2-1 広告
湿気がある熱	IEC60068-2-67 Cy
温度の循環	-40°C への 100°C の傾斜路 15°C/min.、500 の周期
電源温度循環	Vin = 最高への分、満載、100 つの周期
設計 Marginality	Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます
設計 Marginality	95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました
設計 Marginality	IEC60068-2-20

6. 典型的な波およびカーブ

図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力電圧のための流れ
25°C。

図 2: わずかな出力電圧の電力損失対。
最低、体言および最高の入力のための負荷流れ
25°C.の電圧。

図 3: 満載のトランジェント回転（抵抗負荷） （100
ms/div）。前応用入力電圧。
CH 1: Vout （10V/div）。CH 2: オン/オフ入力（2V/div）

図 4: 満載の操業停止の落下時間（40 ms/div）。
CH 1: Vout （10V/div）。CH 2: オン/オフ入力（2V/div）。

図 5: 負荷のステップ変更への出力電圧応答
現在（（最高） Iout の 50%-75%-50%; dI/dt = 0.1A/μs）。 負荷
帽子: 10μF の≤100 mΩ ESR のタンタル コンデンサー and0。 1μF
陶磁器のコンデンサー。 CH 1: Vout （200mV/div）。

図 6: 負荷のステップ変更への出力電圧応答
流れ（（最高） Iout の 50%-75%-50%: dI/dt = 2.5A/μs）。 負荷
帽子: 10μF、≤100 mΩ ESR タンタル コンデンサーおよび 0.1μF
陶磁器の帽子。 CH 1: Vout （200mV/div）。

図 7: わずかな入力電圧の出力電圧さざ波
定格負荷の流れ（100mV/div）。 負荷キャパシタンス: 0.1μF
陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅:
20 の MHz。

7. 機能指定

7.1 （オン/オフ）制御（Pin 2）を可能にして下さい
可能にピンは力モジュールが電子的に不規則に転換するようにします。 可能に（オン/オフ）機能
電池を節約するために、脈打った力の適用または力のために有用配列はです。
可能にピンは- Vin に参照されます。 それは内部的に抜かれます、従って外的な電圧源は要求されません。
コレクターを開けて下さい（または下水管を開けて下さい）スイッチが可能にピンの制御のために推薦される。
可能にピンを使用した場合、参照が実際にであること-ろ過する EMI に先んじる Vin ピンを、ないまたは確かめて下さい
遠隔に単位から。 光学的に制御信号をつなぎ、モジュールの opto カプラーを直接取付けることは
のこれらの問題避けて下さい。 可能にピンが使用されなければ、浮遊を（肯定的な論理）残っているまたは- Vin に接続することができます
ピン（負論理）。A の細部をオン/オフ ピンを運転するための 5 つの可能な回路計算して下さい。 図 B は内部オン/オフ回路部品の詳しい一見です。

A を計算して下さい: オン/オフ ピンを運転するためのさまざまな回路。

図 B: 内部オン/オフ ピン回路部品。

7.2 遠隔測定（ピン 7 および 5）

遠隔測定はコンバーターが出力を感じるようにします
の時点でそしてこうして自動的に電圧直接負荷
負荷コンダクターの配分及び接触の損失を償います
（図 C）。 各出力ターミナルのための 1 つの感覚の鉛があります、
指名 +Sense および-感覚。 これらの鉛は非常に低く運びます
負荷鉛と比較される流れ。 抵抗器は内部的にはあります
感覚ターミナルと出力ターミナルの間で接続される。
遠隔感覚が使用されなければ、感覚はある必要性を導きます
それぞれの出力にショートさせて導きます（図 D）。

心配は出力関係をするとき取られなければなりません。
出力ターミナルは読出し線の前に切るべきです
満載の流れは読出し線の下で流れます
内部感知の抵抗器を傷つけて下さい。 常に動力を与えることを忘れないでいて下さい
出力関係前のコンバーターの下。
ライン低下のための最高の補償の電圧は to0.5V の上にあります。

図 C: 遠隔の感覚結合。

図 D: 遠隔感覚は使用されません。

7.3 記憶保護機構

·入力不足電圧閉鎖: コンバーターは入力電圧が余りに低いとき消えるように設計され、避けます助けます
入力システム不安定問題は、閉鎖回路部品 DC ヒステリシスを用いるコンパレーターです。 入力電圧がある時
のそれは上昇コンバーターの前に電圧境界価値回転の典型的の（指定のページにリストされている）超過しなければなりません
つきます。 コンバーターがついていれば、入力電圧は典型的な回転電圧境界価値の下で下らなければなりません
コンバーターの前に消えます。

·出力電流の限界: 最高の現在の限界は出力電圧低下として一定している残ります。 但し、
出力を渡って短いののインピーダンスは作るには十分に小さいです指定出力の下で電圧低下を出力するために
DC の現在限界の操業停止の電圧、しゃっくりモードまでの不明確な短絡の保護州へのコンバーター
短絡の状態は取除かれます。 これはコンバーターまたは負荷板の余分な暖房を防ぎます。
·過熱操業停止: コンバーターの温度検出器はモジュールの平均温度を感じます。
熱操業停止回路は感じられた位置の温度が達するときコンバーターをを離れて回すように設計されています
過熱操業停止の価値。 それはコンバーターが時感じられたの温度再度つくようにします
過熱操業停止の量位置の落下はヒステリシスの価値を再始動します。

8. 典型的な適用および設計考察

8.1 入力ろ過

DC-DC のコンバーターは、元来、重要なレベルをの発生させます
行なわれ、放射された騒音。 含まれている行なわれた騒音
共通モードおよび差動モード騒音。 共通モード
騒音は有効な寄生キャパシタンスと直接その間関連しています
力モジュールはコンダクターおよびシャーシの地面を入れました。
差動モード騒音は入力コンダクターを渡ってあります。 それはあります
力に EMI の抑制のレベルを持つことを推薦しました
モジュール。
入力パワー ラインの行なわれた騒音はどちらかとして起こることができます
差動または共通モード騒音の流れ。 必須の標準
行なわれた放出のために EN55022 クラス A （FCC Part15）はあります。 （SeeFigure H）。

図 H: 入力ろ過。

9. 方法をテストして下さい

9.1 さざ波及び騒音テストを出力して下さい

出力さざ波は基本的な周波数のさざ波および高周波切換えの騒音スパイクで構成されます。 Thefundamental の転換の頻度さざ波（か基本的なさざ波 1MHz 範囲に 100KHz に）あります; 高周波切換え
騒音スパイク（か切換えの騒音 50MHz 範囲に 10 の MHz に）あります。 切換えの騒音は 20 と普通指定されます
騒音スパイクのためのすべての重要な倍音を含む MHz の帯域幅。
出力さざ波および騒音を測定する簡単な方法は押されるオシロスコープの調査の先端および地面リングを使用することです
直接周波数変換装置に対して下記に示されているようにピンを、出力して下さい。 これは最も短く可能な関係をします
出力ターミナル。 オシロスコープの調査の地上クリップはさざ波および騒音測定で決して使用されるべきではないです。
地上クリップはアンテナおよび積み込みとしてしか放射された高周波エネルギー機能しませんが、導入します
測定への共通モード騒音また。
さざ波及び騒音測定のための標準的なテスト セットアップは図 I.で示されています。 調査のソケット（Tektronix、P.N。
131.0258-00 は）測定が規模の調査の長い地上クリップによって関連付けられた騒音の積み込みを除去することができるように使用されます。

図 I: さざ波及び騒音標準のテストの平均。

10. 物理的な情報

10.1 機械輪郭

注:
1。 すべてのピン、（0.80mm） dia. （8.0mm）。 スタンドオフの肩。
2.許容: x.xx ±0.25mm。 （x.x ±0.5mm）
