Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | 中国 |
ブランド名: | Enargy |
モデル番号: | YN100-48S12-POC |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
受渡し時間: | 1-8 週 |
支払条件: | 交渉 |
供給の能力: | 1000pcs/week |
ハイライト: | 軍事力の供給,dc コンバーター モジュールへの dc |
---|

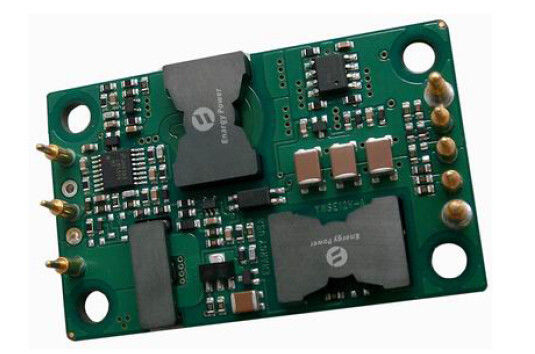

DC-DC のコンバーター 100W の出力 12V YN100-48S12-POC
特徴
出力電力: 100W
広い入力範囲: 36-72VDC
高い変換効率: 93% まで
±0.5% へのライン規則
±0.5% への負荷規則
固定動作周波数
分離の電圧: 1,500V
(オン/オフ)制御を可能にして下さい
積み過ぎの保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
出力電圧トリム: ±10% Vout
パッケージ: 開いたフレーム
四分の一煉瓦: 2.2×1.37×0.42in
55.9×34.8×10.7mm
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用高度力
提供するために処理、制御および実装技術
性能、柔軟性、信頼性および費用有効性
成長した力の部品の。 高周波活動的なクランプ
切換えは低雑音を高い発電密度に与えます
高性能。
製品紹介
YN100 シリーズは業界標準の四分の一煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 非常に高性能は熱放散を最小にし、非常に高い発電密度を割り当てるのに同期改正および革新的な構造の設計を使用する ENARGY CORP によっての特許を取られる地勢学の結果です。 コンバーターによって散る力は低くほど費用を、重量、高さ救う、適用努力脱熱器が要求されない。 力および制御部品すべてはより信頼できるプロダクトに終って highyield の表面の台紙の技術の多層 PCB の基質に、取付けられます。
1. 電気特徴
電気特徴は入力電圧、出力負荷(抵抗)および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。
1.1 絶対最高評価
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
入力電圧 |
|
|
|
78 |
連続的、操作停止 |
|
|
|
75 |
連続的、作動します |
|
|
|
|
78 |
作動の一時的な保護 |
|
分離の電圧 |
|
|
|
2000 年 |
に; 基本絶縁材、汚染 程度 2 |
実用温度 |
-55 |
|
|
100 |
M 等級 |
保管温度 |
-65 |
|
|
125 |
M 等級 |
– Vin の電圧を可能にして下さい |
-0.8 |
|
|
10 |
|
1.2 特徴を入れて下さい
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
作動の入力電圧 |
36 |
48 |
72 |
Vdc |
連続的 |
入力サージの抵抗 |
|
|
78 |
Vdc |
<100ms> |
不足電圧閉鎖 |
|
35.5 |
35.8 |
Vdc |
回転-境界の… |
32.5 |
34.0 |
|
Vdc |
回転-境界を離れた… |
|
最高の入力電流 |
|
|
3.3 |
A |
満載; 入力最低 Vdc の |
効率 |
|
92 |
|
% |
図 1-2 |
スタンバイ消滅 |
|
7 |
11 |
W |
負荷無し |
不具の入力電流 |
|
|
10 |
mA |
ピン低速を可能にして下さい |
外的な入力を推薦して下さい キャパシタンス |
|
100 |
|
uF |
典型的な ESR 0.1-0.2W は、図 4 を見ます |
1.3 出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
セット・ポイント出力電圧 |
11.88 |
12 |
12.12 |
V |
わずかな入力; 負荷無し; 25℃ |
出力電流の範囲 |
0 |
|
8.33 |
A |
上昇温暖気流の軽減に応じて; |
ライン規則 |
|
±0.05 |
±0.50 |
% |
高圧線への低いライン; 満載 |
負荷規則 |
|
±0.09 |
±1.0 |
% |
満載への負荷無し; わずかな入力 |
温度規則 |
|
±0.002 |
±0.005 |
%/°C |
実用温度範囲に |
現在の限界 |
8.8 |
9.5 |
11.2 |
A |
体言の出力電圧 95% |
短絡の流れ |
0.3 |
9.5 |
10.8 |
A |
出力電圧 <250 mV=""> |
RMS |
|
|
70 |
最高殊勲選手p |
わずかな入力; 満載; 20 MHzbandwidth; p は図 3 及び 4 を見ます |
ピーク間 |
|
|
100 |
最高殊勲選手p |
|
最大出力の帽子。 |
|
|
4000 |
μF |
わずかな入力; 満載 |
1.4 動的応答の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
出力電流で変えて下さい (di/dt= 0.1A/us) |
|
|
400 |
mV |
50% から最高 75% への 50% Iout; 図 7 |
出力電流で変えて下さい (di/dt= 2.5A/us) |
|
|
480 |
mV |
50% から最高 75% への 50% Iout; 図 8 |
演算時間 |
|
300 |
|
私達 |
中 1% Vout の nom に。 |
回転時間 |
|
15 |
|
氏 |
満載; Vout=90% の nom。 図 5 |
操業停止の落下時間 |
|
5 |
|
氏 |
満載; Vout=10% の nom。 図 6 |
出力電圧オーバーシュート |
|
|
5 |
% |
わずかな入力; 満載; |
1.5 特徴の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
切換えの頻度 |
200 |
230 |
260 |
KHz |
正規の段階および分離の段階 |
トリム(Pin6) |
見て下さい部 6.3 の電圧トリム(Pin6)を |
||||
電圧トリムを出力して下さい |
|
8 |
|
% |
トリム、トリム Pin への(-)Vout。 |
|
8 |
|
% |
トリム、トリム Pin への(+) Vout。 |
|
可能にして下さい(オン/オフ)制御(Pin2)を |
部 6.1 を見て下さい |
||||
電圧を可能にして下さい ソース電流を可能にして下さい |
|
|
10 |
Vdc |
ピン浮遊を可能にして下さい |
|
|
0.5 |
mA |
|
|
可能にして下さい(オン・オフ制御) 肯定的な論理 |
2.5 |
|
10 |
Vdc |
高いオン制御、論理または浮遊 |
-0.5 |
|
2.0 |
Vdc |
以外制御の低い論理 |
1.6 保護特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
積み過ぎの保護 |
105 |
115 |
130 |
% |
現在モード、脈拍の流れによる脈拍 限界の境界、(%Rated の負荷) |
短絡の保護 |
|
|
65 |
mΩ |
タイプ: 非掛け金を降ろすしゃっくりモード オートリカバリ、境界、短絡 抵抗 |
過熱 保護 |
|
105 |
|
℃ |
タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度 |
|
15 |
|
℃ |
ヒステリシス |
1.7 安全基準
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
分離の電圧 |
1,500 |
|
|
Vdc |
に |
1500 |
|
|
Vdc |
基盤に |
|
500 |
|
|
Vdc |
基盤に |
|
分離の抵抗 |
10 |
|
|
MΩ |
それをテストする 500VDC 大気場合の 圧力および R.H.は 90% です |
分離キャパシタンス |
|
1000 |
|
pF |
|
2. 環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
-55 |
|
+100 |
℃ |
延長の、基礎 PCB の温度 |
保管温度 |
-65 |
|
+125 |
℃ |
包囲された |
温度係数 |
|
|
±0.02 |
%/℃ |
|
湿気 |
20 |
|
95 |
%R.H. |
不凝縮相対湿度 |
重量 |
|
1.4(40) |
|
Oz (g) |
開いたフレーム |
MTBF (計算される) |
1 |
|
|
MHrs |
TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta |
3. 標準の承諾
変数 |
ノート |
UL/cUl60950 |
ファイル | E194341、基本絶縁材及び汚染程度 2 |
EN60950 |
TUV によって証明される |
72/23/EEC |
|
93/68/EEC |
|
針の炎テスト(IEC 695-2-2) |
全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0 |
IEC 61000-4-2 |
ESD テスト、8kV - NP、15kV エア NP (正常な性能) |
GR-1089-CORE |
セクション 7 -電気安全、セクション 9 -結合/基づいていること |
Telcordia (鐘の中心) GR-513 |
|
·外的な入力ヒューズがこれらの安全要求事項を満たすのに常に使用されなければなりません。 接触公式の安全のための私達のもの
ENARGY CORP.のウェブサイトからの新しい解放またはダウンロードの証明書。
4. 資格のテスト
変数 |
| 単位 |
テスト条件 |
生命テスト |
32 |
95% 評価される Vin および負荷のポイント、1000 時間の軽減の単位 |
振動 |
5 |
10-55Hz 広がり、0.060"合計の脱線、1 min./広がり、3 のための 120 の広がり 軸線 |
機械衝撃 |
5 |
x の 100g 最低、2 つの低下および y軸、z 軸の 1 つの低下 |
温度の循環 |
10 |
-40°C への 100°C の単位の臨時雇用者。 傾斜路 15°C/min.、500 の周期 |
電源温度循環 |
5 |
= 分、満載最高、Vin = 最高への分に容認します、100 つの周期 |
設計 Marginality |
5 |
Tmin-10°C への Tmax+10°C の 5°C ステップ、Vin = 最高への分、0-105% 負荷 |
湿気 |
5 |
85°C、85% RH、1000 時間、2 分および 6 時間 |
Solderability |
15 のピン |
MIL-STD-883 の方法 2003 年 |
·ENARGY すべての CORP.プロダクトおよび製造工程の広範な性格描写のテストはに行われます
私達が強い、信頼できるプロダクトを供給することを確認して下さい。 公式の製品グループの資格文書のための工場に連絡して下さい。
5. CURVE&WAVE を働かせて下さい
図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力電圧のための流れ
25°C。
図 2: わずかな出力電圧の電力損失対。
最低、体言および最高の入力のための負荷流れ
25°C.の電圧。
図 3: わずかな入力電圧の出力電圧さざ波
定格負荷の流れ(20 mV/div)。 負荷キャパシタンス: 1μF
陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅:
20 の MHz。 図 13 を見て下さい及び第 7 を部品。
図 4: 測定ポイントを示すテスト セットアップの図表
入力末端のさざ波の流れ(テスト 1)の反映されるのため入力
さざ波の流れ(テスト 2)および出力電圧さざ波
(図 3)。
図 5: 満載のトランジェント回転(抵抗負荷) (2
ms/div)。前応用入力電圧。 CH 1: Vout (2V/div)。 CH
2: オン/オフ入力(5V/div)
図 6: 満載の操業停止の落下時間(2 ms/div)。
CH 1: Vout (2V/div)
CH 2: オン/オフ入力(5V/div)
図 7: 負荷のステップ変更への出力電圧応答
現在((最高) Iout の 50%-75%-50%; dI/dt = 0.1A/μs)。 負荷
帽子: 10μF、100 MW ESR のタンタル コンデンサーおよび 1μF
陶磁器のコンデンサー。 CH 1: Vout (200mV/div)、CH 2: Iout
(10A/div)。
図 8: 負荷のステップ変更への出力電圧応答
流れ((最高) Iout の 50%-75%-50%: dI/dt = 2.5A/μs)。 負荷
帽子: 470μF、30 MW ESR のタンタル コンデンサーおよび 1μF
陶磁器の帽子。 CH 1: Vout (200mV/div)、CH 2: Iout (10A/div)。
6. Pin 機能記述
6.1 (オン/オフ)制御(Pin 2)を可能にして下さい:
可能にピンは力モジュールが電子的に不規則に転換するようにします。 可能に(オン/オフ)機能はあります
電池を節約するために、脈打った力の適用または配列する力のために有用。
可能にピンは- Vin に参照されます。 それは内部的に抜かれます、従って外的な電圧源は要求されません。 開いたの
コレクター(または下水管を開けて下さい)スイッチは可能にピンの制御のために推薦されます。
可能にピンを使用した場合、参照が実際にであること-ろ過する EMI に先んじる Vin ピンを、ないまたは確かめて下さい
遠隔に単位から。 光学的に制御信号をつなぎ、モジュールの opto カプラーを直接取付けることは
のこれらの問題避けて下さい。 可能にピンが使用されなければ、浮遊を(肯定的な論理)残っているまたは- Vin に接続することができます
ピン(負論理)。A の細部をオン/オフ ピンを運転するための 5 つの可能な回路計算して下さい。 図 B は詳しい一見のです
内部オン/オフ回路部品。
A を計算して下さい: オン/オフ ピンを運転するためのさまざまな回路。
図 B: 内部オン/オフ ピン回路部品
6.2 遠隔測定(ピン 7 および 5):
遠隔測定はコンバーターが感じるようにします
の時点でそしてこうして出力電圧直接負荷
自動的に負荷コンダクターの配分を及び償います
接触の損失(C)図。 それぞれのための 1 つの感覚の鉛があります
+Sense と示される出力ターミナルおよび-感覚。 これらの鉛
負荷鉛と比較される流れを非常に低く運んで下さい。
内部的には抵抗器は感覚ターミナルの間で接続されます
出力ターミナル。 遠隔感覚が使用されなければ、
感覚はそれぞれの出力にショートする必要性を導きます
鉛(D)図。
図 C: 遠隔の感覚結合
心配は出力を作るとき取られなければなりません
関係。 出力ターミナルが切れば
読出し線の前に、満載の流れは流れます
読出し線は内部感知の抵抗器を傷つけ。
コンバーターに常に前に動力を与えることを忘れないでいて下さい
出力関係をすること。 最高
ライン低下のための補償の電圧は 0.5V まであります
図 D: 遠隔感覚は使用されません。
6.3 電圧トリム(Pin 6):
出力電圧は外的な抵抗器によって上下に調節することができます。 肯定的なトリムの論理および陰性があります
利用できるトリムの論理。 肯定的な論理のために、出力電圧は外的なトリミングの抵抗器が接続される場合増加します
トリムと +Vout/+Sense ピン間。 出力電圧は外的なトリミングの抵抗器があるとき減ります
トリムの間で接続されるおよび- Vout/感覚ピン。 また複数の回転 20Ký トリムの鍋が出力電圧を調節するのに使用することができます
の上下。(図 E 及び F)
表 6.3: 出力トリムの論理
出力トリムの論理: |
肯定的な論理 |
負論理 |
|
任意- P |
標準 |
トリム |
トリム Pin への +Sense |
-感覚へのトリム Pin |
トリム |
-感覚へのトリム Pin |
トリム Pin への +Sense |
図 E: 肯定的なトリムの論理
図 F: トリムの鍋の関係
7. 基本動作および特徴の適用
7.1 出力さざ波及び騒音テスト:
出力さざ波は基本的な周波数のさざ波および高周波切換えの騒音スパイクで構成されます。
基本的な転換の頻度さざ波(か基本的なさざ波 1MHz 範囲に 100KHz に)あります; 高周波切換え
騒音スパイク(か切換えの騒音 50MHz 範囲に 10 の MHz に)あります。 切換えの騒音は 20 と普通指定されます
騒音スパイクのためのすべての重要な倍音を含む MHz の帯域幅。
出力さざ波および騒音を測定する簡単な方法は押されるオシロスコープの調査の先端および地面リングを使用することです
直接周波数変換装置に対して下記に示されているようにピンを、出力して下さい。 これは最も短く可能な関係をします
出力ターミナル。 オシロスコープの調査の地上クリップはさざ波および騒音測定で決して使用されるべきではないです。
地上クリップはアンテナおよび積み込みとしてしか放射された高周波エネルギー機能しませんが、導入します
測定への共通モード騒音また。
さざ波及び騒音測定のための標準的なテスト セットアップは図 F.で示されています。 調査のソケット(Tektronix、P.N。
131.0258-00) 測定が規模の調査の長い地上クリップによって関連付けられた騒音の積み込みを除去することができるように使用されます。
図 F: さざ波及び騒音標準のテストの平均。
7.2 典型的な適用回路
図 G: 典型的な適用回路(永久に可能になる負論理の単位、)。
適用回路: 図 G は下の入力ろ過および電圧トリミングを詳しく述べる典型的な回路図を提供します。
7.3 入力ろ過
DC-DC のコンバーターは、元来、重要発生させます
行なわれ、放射された騒音のレベル。 2 があります
タイプの行なわれた騒音: 共通モードおよび差動
モード騒音。 共通モード騒音は直接と関連しています
力間の有効な寄生キャパシタンス
モジュールの入力コンダクターおよびシャーシの地面。
差動モード騒音は入力コンダクターを渡ってあります。 それはあります
に EMI の抑制のレベルを持つことを推薦しました
力モジュール。
入力パワー ラインの行なわれた騒音はように起こることができます
差動または共通モード騒音の流れ。
行なわれた放出のための必須の標準は EN55022 です
クラス A (FCC Part15)。 (図 H)を見て下さい
図 H: 入力ろ過
7.4 入力によって反映されるさざ波の流れ
コンバーターは入力パワーの源から入力スイッチがついているときだけ流れを引いています。 これは入力源からの脈動の現在の流れを作成します。 反映されたさざ波の流れは 20MHz 帯域幅への 0 上の現在の調査が付いているピーク間の流れとして測定されます。 さざ波の流れは外的なΠ (pi)フィルターによって下記に示されているように抑制することができます。 図 I.を見て下さい。
図 I: 入力によって反映されるさざ波の流れ
7.5 記憶保護機構
·入力不足電圧閉鎖: コンバーターは入力電圧が余りに低いとき消えるように設計され、避けます入力システム不安定問題を、閉鎖回路部品です DC ヒステリシスを用いるコンパレーター助けます。 入力電圧は上がっているとき、コンバーターがつく前に電圧境界価値回転の典型的のなりません(指定のページにリストされている)超過しなければ。 コンバーターがついていれば、入力電圧は典型的な回転電圧境界価値の下でコンバーターが消える前に下らなければなりません。
·出力電流の限界: 最高の現在の限界は出力電圧低下として一定している残ります。 但し指定出力 DC の現在限界の操業停止の電圧、短絡の状態が取除かれるまでしゃっくりモード不明確な短絡の保護州へのコンバーターの下で電圧低下を出力するために、一度出力を渡って短いののインピーダンスは作るには十分に小さいです。 これはコンバーターまたは負荷板の余分な暖房を防ぎます。
·過熱操業停止: コンバーターの温度検出器はモジュールの平均温度を感じます。 熱操業停止回路は感じられた位置の温度が過熱操業停止の価値に達するときコンバーターをを離れて回すように設計されています。 それはコンバーターが時過熱操業停止再始動ヒステリシスの価値の量感じられた位置の落下の温度再度つくようにします。
8. 機械図表
注:
1. 4 つ、8 をです 0.060" (1.52mm) 0.085"の dia. (2.16mm) dia.のスタンドオフの肩ピンで止めます。
2. 他のピンはすべて 0.040" (1.02mm) 0.065"の dia. (1.65mm) dia.のスタンドオフの肩です。
8.1 Pin の指定
Pin いいえ。 |
名前 |
機能 |
1 |
Vin (+) |
肯定的な入力電圧 |
2 |
可能にして下さい |
内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。 |
3 |
Vin (-) |
否定的な入力電圧 |
4 |
Vout (-) |
否定的な出力電圧 |
5 |
感覚(-) |
否定的な遠隔感覚。 感覚は Vout に(-) (-)接続されるまたは残開くかもしれません。 |
6 |
トリム |
出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
7 |
感じて下さい(+) |
肯定的な遠隔感覚。 感覚は Vout に(+) (+)接続されるまたは残開くかもしれません。 |
8 |
Vout (+) |
肯定的な出力電圧 |
