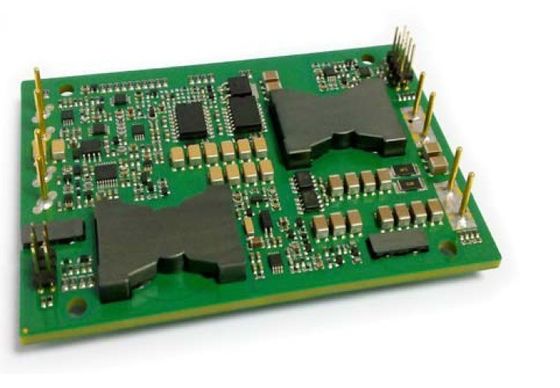

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc

  • 軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc
軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc
商品の詳細:
起源の場所: 中国
ブランド名: Enargy
モデル番号: ZG1000-250S48-POC
お支払配送条件:
最小注文数量: 1pcs
価格: Negotiation
受渡し時間: 1-8 週
支払条件: 交渉
供給の能力: 15000Pcs/week
連絡先
詳細製品概要
ハイライト:

軍事力の供給

,

軍 dc dc コンバーター

軍事力の供給 1000W の出力 48V ZG1000-250S48-POC

主要特点

出力電力: 1000W

広い入力範囲: 180-340Vdc

高い変換効率: 93% まで

±0.5% へのライン規則

±0.5% への負荷規則

固定動作周波数

分離の電圧: 1500V

20 単位へのロード・シェアリング

(オン/オフ)制御を可能にして下さい

積み過ぎの保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

出力電圧トリム: +7%~ -8%

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高周波活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。

製品紹介

ZG シリーズは企業の標準外煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 非常に高性能は熱放散を最小にし、非常に高い発電密度を割り当てるのに同期改正および革新的な構造の設計を使用する ENARGY CORP によっての特許を取られる地勢学の結果です。 コンバーターによって散る力は低くほど費用を、重量、高さ救う、適用努力脱熱器が要求されない。 力および制御部品すべてはより信頼できるプロダクトに終って highyield の表面の台紙の技術の多層 PCB の基質に、取付けられます。

1. 電気特徴

·電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。 Ta=25oC のすべてのデータ テストは特別な定義を除外します。

1.1 絶対最高評価

変数

Typ

最高

単位

ノート

入力電圧

360

Vdc

連続的、操作停止

340

Vdc

連続的、作動します

360

Vdc

作動の一時的な保護、<100ms>

分離の電圧

2000 年

Vdc

出力への入力

実用温度

-55

100

保管温度

-65

115

Vin-の電圧に可能にして下さい

-2.0

10

Vdc

1.2 特徴を入れて下さい

変数

Typ

最高

単位

ノート

入力電圧範囲

180

250

340

Vdc

連続的

不足電圧閉鎖

177

179

Vdc

回転境界; 最少負荷

125

150

Vdc

回転境界; 半分の負荷

最高の入力電流

7

A

満載; 180Vdc 入力

効率

93

%

満載; 評価の入力電圧;

図 1-2

不具の入力電流

20

mA

ピン低速を可能にして下さい

外的な入力を推薦して下さい

キャパシタンス

100

μF

典型的な ESR 0.1-0.2Ω

1.3 出力特性

変数

Typ

最高

単位

ノート

セット・ポイント出力電圧

47.52

48.00

48.48

Vdc

わずかな入力; 最低の負荷

出力電圧範囲

47.04

48.00

48.96

Vdc

出力電流の範囲

1

20.8

A

上昇温暖気流の軽減に応じて。 図 3-4

ライン規則

±0.02

±0.5

%

高圧線への低いライン; 満載

負荷規則

±0.02

±0.5

%

満載への最少負荷; わずかな入力

温度規則

±0.01

±0.02

%/°C

実用温度範囲に

現在の限界

21.8

25

27

A

体言の出力電圧 95%

短絡の流れ

1

25

27

A

出力電圧 <250 mV="">

さざ波(RMS)

80

mV

わずかな入力; 満載; 20 の MHz

帯域幅、図 9

騒音(ピーク間の)

480

mV

最大出力の帽子。

1200

μF

わずかな入力; 満載

出力電圧トリム

+7

-8

%

わずかな入力; 満載;

1.4 動的応答の特徴

変数

Typ

最高

単位

ノート

出力電流で変えて下さい

(di/dt= 0.1A/μs)

1500

mV

最高わずかな入力、50% から 75% への 50% Iout; 図 7

出力電流で変えて下さい

(di/dt= 2.5A/μs)

1900 年

mV

最高わずかな入力、50% から 75% への 50% Iout; 図 8

演算時間

400

μS

中 1% Vout の nom に。

回転時間

20

満載; Vout=90% の nom。 図 5

操業停止の落下時間

300

μS

満載; Vout=10% の nom。 図 6

出力電圧オーバーシュート

5

%

1.5 機能特性

変数

Typ

最高

単位

ノート

切換えの頻度

180

200

220

KHz

正規の段階および分離の段階

トリム(Pin21)

部 7.4 の電圧トリムを見て下さい

電圧トリムを出力して下さい

7

%

トリム、トリム Pin の toVout (-)

8

%

トリム、Vout へのトリム Pin (+)

可能にして下さい(オン/オフ)制御(Pin11)を

部 7.1 を見て下さい

電圧を可能にして下さい

ソース電流を可能にして下さい

2

Vdc

ピン浮遊を可能にして下さい

1

mA

(オン/オフ)制御を可能にして下さい

肯定的な論理

2.5

10

Vdc

高いオン制御、論理または浮遊

-0.5

0.2

Vdc

以外制御の低い論理

Vaux の電圧(pin13)

部 7.8 を見て下さい

Vaux の電圧

Vaux のソース電流

10

Vdc

補助出力電圧

20

mA

積み過ぎの保護

105

120

130

%

現在モード、脈拍の流れによる脈拍

限界の境界、(%Rated の負荷)

短絡の保護

60

タイプ: 非掛け金を降ろすしゃっくりモード

オートリカバリ、境界、短絡

抵抗

過熱

保護

105

タイプ: のオートリカバリ非掛け金を降ろすこと;

境界、PCB の温度

15

ヒステリシス

1.6 分離の特徴

変数

Typ

最高

単位

ノート

分離の電圧

1500

Vdc

出力への入力

1500

Vdc

基盤への入力

500

Vdc

基盤への出力

分離の抵抗

100

それをテストする 500Vdc 大気圧および R.H.が 90% である時

分離キャパシタンス

1000

pF

2. 一般特性

変数

Typ

最高

単位

ノート

重量

6.1(170)

Oz (g)

内部に閉じ込められる

MTBF (計算される)

1

MHrs

TR-NWT-000332; 80% の負荷、300LFM、

40℃ Ta

3. 環境の特徴

変数

Typ

最高

単位

ノート

実用温度

-55

+100

延長の、基礎 PCB の温度

保管温度

-65

+115

包囲された

温度係数

±0.02

%/℃

湿気

20

95

%R.H.

不凝縮相対湿度

4. 標準の承諾

変数

ノート

UL/cUL60950

EN60950

GB4943

針の炎テスト(IEC 695-2-2)

全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0

IEC 61000-4-2

5. 資格の指定

変数

ノート

振動

10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり

機械衝撃

x の 100g 分、2 つの低下および y軸、z 軸の 1 つの低下

風邪(作動中)

IEC60068-2-1 広告

湿気がある熱

IEC60068-2-67 Cy

温度の循環

-40°C への 100°C の傾斜路 15°C/min.、500 の周期

電源温度循環

Vin = 最高への分、満載、100 つの周期

設計 Marginality

Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます

生命テスト

95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました

Solderability

IEC60068-2-20

6. 典型的な波およびカーブ

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 0

図 1: わずかな出力電圧の効率対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 1

図 2: わずかな出力電圧の電力損失対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 2

図 3: 最高の出力電力軽減のカーブ対 0 LFM から 4 をピンで止めるためにピン 1 から流れる空気との 800 LFM の気流率のための周囲の空気の温度(わずかな入力電圧)。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 3

図 4: 800 LFM の率で流れる 25°C 空気が付いている満載の流れ(1000W)のコンバーターの熱プロット。 空気はピン 1 からコンバーターを渡って 4 をピンで止めるために流れています(わずかな入力電圧)。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 4

図 5: 満載のトランジェント回転(抵抗負荷) (10 ms/div)。前応用入力電圧。

CH 1: Vout (20V/div)。CH 2: オン/オフ入力(1V/div)

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 5

図 6: 満載の操業停止の落下時間(2 ms/div)。 CH 1: Vout (20V/div)。CH 2: オン/オフ入力(1V/div)。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 6

図 7: 負荷流れ((最高) Iout ののステップ変更への出力電圧応答 50%-75%-50%; dI/dt = 0.1A/μs)。 負荷帽子: 10μF、100 MW ESR のタンタル コンデンサーおよび 1μF 陶磁器のコンデンサー。 CH 1: Vout (1V/div)。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 7

図 8: 負荷流れ((最高) Iout ののステップ変更への出力電圧応答 50%-75%-50%: dI/dt = 2.5A/μs)。 負荷帽子: 10μF、100 MW ESR のタンタル コンデンサーおよび 1μF 陶磁器のコンデンサー。 CH 1: Vout (1V/div)。

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 8

図 9: わずかな入力電圧および定格負荷の流れ(200mV/div)の出力電圧さざ波。 負荷キャパシタンス: 1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサーの帯域幅: 20 の MHz。

7. 物理的な情報

7.1 機械輪郭

軍 1000W 電源 48V、180 -積み過ぎの保護 ZG1000-250S48-POC の 340V dc 9

注:

1. ピンは肩なしに 1-8 0.6" (1.52mm) dia.です。

2. ピンは 9-22 0.025" (0.64mm の)正方形です。

3. Pin 9 に 14 は Vin に参照しました(-)。 Pin 15 に感じるために参照される 22 (-)。

4. 許容: x.xx ±0.02。 (x.x ±0.5mm)、x.xxx ±0.010。 (x.xx ±0.25mm)。

7.2 Pin の指定

Pin いいえ。

名前

機能

1

Vin (+)

肯定的な入力電圧

2

Vin (+)

肯定的な入力電圧

3

Vin (-)

否定的な入力電圧

4

Vin (-)

否定的な入力電圧

5

Vout (-)

否定的な出力電圧

6

Vout (-)

否定的な出力電圧

7

Vout (+)

肯定的な出力電圧

8

Vout (+)

肯定的な出力電圧

9

位相ずれ

入力を現在のさざ波を減らし、負荷過渡応答の時間を減らすことは反映しました

10

TSB

熱操業停止バス

11

可能にして下さい

内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。

12

SYNC

動作周波数は 200KHz に置かれ、によって合わせることができます

ピン SYNC のと地面(-) Vin の間で接続される外的な時計。

13

Vaux

補助出力電圧

14

臨時雇用者。

モニター

使用無し

15

SYNC

このピンは感覚(-)ピンに参照される刻時信号を含んでいます。

16

O リング FET

ドライブ

FET ドライブ ピンは主要な出力の上の 10V の DC 電圧を約提供します

17

負荷

共有

2つ以上のモジュールは余分な操作のためにまたは付加的並行して作動させることができます

電力要求事項。

18

よい力

力よいピンはモジュールの作動状態を示します

19

現在

モニター

出力電流はこのピンから測定することができます。

20

感覚(-)

否定的な遠隔感覚。 感覚は Vout に(-) (-)接続されるまたは残開くかもしれません。

21

トリム

出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。

22

感じて下さい(+)

肯定的な遠隔感覚。 感覚は Vout に(+) (+)接続されるまたは残開くかもしれません。
