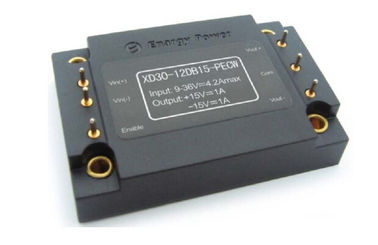

信頼性の軍事力の供給 dc dc のコンバーター 30W は 15 ボルト XD30-12DB15-PECW を出力しました

DC-DC のコンバーター 30W の出力 15V XD30-12DB15-PECW

特徴:

広い入力範囲: 9-36 V

出力電力: 30W

高い変換効率: 90%

ライン規則への: ±1%

負荷規則への: ±1%

入力不足電圧閉鎖

出力過電流保護

しゃっくりモード短絡の保護

出力過電圧の保護

（オン/オフ）制御を可能にして下さい

分離の電圧: 1500Vdc

プロダクト概観:

これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高い

頻度活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。

電気特徴

1.1 絶対最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			80	Vdc	連続的、操作停止
			40	Vdc	連続的、作動します
			80	Vdc	インパルス電圧、<100ms>
分離の電圧			2000 年	Vdc	出力への入力
実用温度	-55		100	℃	PCB の温度の点から見て
保管温度	-65		115	℃
- Vin の電圧を可能にして下さい	-2		10	Vdc

1.2 特徴を入れて下さい

変数	分	Typ	最高	単位	ノート
作動の入力電圧範囲	9	28	36	Vdc
電圧範囲を始めて下さい	10	28	36	Vdc
不足電圧閉鎖を入れて下さい		8.5	8.9	Vdc	回復点
	7.5	8.0		Vdc	ポイントを保護して下さい
最高の入力電流			4.2	A	Vin 分、満載出力
効率		89		%	評価される入力; 定格負荷
スタンバイ消滅				W	負荷無し

1.3 出力特性

変数	分	Typ	最高	単位	ノート
セット・ポイント出力電圧	+14.85	+15.00	+15.15	Vdc	+Vout	評価される入力電圧; 小さい負荷
	-14.50	-15.00	-15.50	Vdc	- Vout
出力電圧範囲	+14.80	+15.00	+15.20	Vdc	+Vout
	-14.40	-15.00	-15.60	Vdc	- Vout
出力電流の範囲	0.2		1.0	A	+Vout
	0.2		1.0	A	- Vout
電圧調整			±1	%	+Vout
			±4	%	- Vout
負荷規則			±1	%	+Vout
			±4	%	- Vout
出力過電流 保護		1.2		A	+Vout	定格出力の電圧の 90%
		1.2		A	- Vout
出力短い Circui の流れ	0		5.0	A	+Vout
	0		5.0	A	- Vout
RMS		15		mV	+Vout	わずかな入力; 満載; 20MHz の帯域幅
		15		mV	- Vout
ピーク間		70		mV	+Vout
		70		mV	- Vout
からの容量性負荷 機械			1800	μF	+Vout
			1800	μF	- Vout

1.4 動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい		400		mV	+Vout	change50%~75%~50% Ioutmax、di/dt= 0.1A/μS に荷を積んで下さい
		450			- Vout
		400		mV	+Vout	負荷 change50%~75%~50% Ioutmax、di/dt= 0.5A/μS
		450			- Vout
動的回復時間			300	私達
		5		氏	90% への vout の上昇への vin から始まって
			5	%

1.5 機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	180	200	230	KHz
PIN の流れを可能にして下さい			1	mA
可能にして下さい（オン/オフ）	1		15	Vdc	高いオン制御、論理または浮遊
	-0.5		0.3	Vdc	以外制御の低い論理
過電圧の保護	110		130	%	小さい負荷
積み過ぎの保護	110			%	現在のモードは、流れ（100% の定格負荷）脈打ちます
短絡の保護			65	mΩ	回復以来のしゃっくりモード、

1.6 分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力への入力
	1500			Vdc	基盤に
	500			Vdc	基盤に
分離の抵抗	100			MΩ	それをテストする 500VDC 大気場合の 圧力および R.H.は 90% です
分離キャパシタンス		1000		pF

一般特性

変数	分	Typ	最高	単位	ノート
重量		50		g
MTBF	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta

環境の特徴

変数	分	Typ	最高	単位	ノート
実用温度	-55		100	℃	延長の、基礎 PCB の温度
保管温度	-65		115	℃	包囲された
温度係数			±0.02	%/℃
湿気	20		95	%R.H.

標準の承諾

変数	ノート
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. 仕事の波

図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力のための流れ
25°C.の電圧。

図 2: わずかな出力電圧および 60% の効率
評価される力対周囲の空気のための気流率
25°C.の温度。

図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
3 をピンで止めるためにピン 1 から流れる空気との 400 LFM によって
（わずかな入力電圧）。

図 4: わずかな入力電圧の出力電圧さざ波
そして定格負荷の流れ（20 mV/div）。 負荷キャパシタンス:
0.1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。
帯域幅: 20 の MHz。

図 5: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（30W）
200 LFM。 空気はコンバーターを渡って流れています
1 をピンで止めるピン 3 から（わずかな入力電圧）。

図 6: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（30W）
200 LFM。 空気はコンバーターを渡って流れています
入力から出力（わずかな入力電圧）への。

図 7: 満載のトランジェント回転（抵抗負荷）
（10 ms/div）。前応用入力電圧。
Ch1: Vout+ （10V/div）; Ch2: Vout- （10V/div）
Ch3: オン/オフ入力（1V/div）

図 8: 満載の操業停止の落下時間（10 ms/div）。
Ch1: Vout+ （10V/div）; Ch2: Vout- （10V/div）
Ch3: オン/オフ入力（1V/div）

図 9: ステップ変更への出力電圧応答
負荷流れ（（最高） Iout の 50%-75%-50%; dI/dt =
0.5A/μs）。 負荷帽子: 10μF の 100 つの mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 CH 1: Vout
（200mV/div）。

図 10: 負荷のステップ変更への出力電圧応答

流れ（（最高） Iout の 50%-75%-50%: dI/dt = 0.5A/μs）。

負荷帽子: 10μF の 30 の mΩ ESR のタンタル コンデンサー

0.1μF 陶磁器の帽子。 CH 1: Vout （200mV/div）。

6.Physical 情報
6.1 機械輪郭

注:

1. すべてのピンは 1.02mm dia.です。
2.許容: x.x ±0.5mm、x.xx ±0.25mm

6.2 Pin の指定

Pin いいえ。	名前	機能
1	可能にして下さい	内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。
2	Vin （-）	否定的な入力電圧
3	Vin （+）	肯定的な入力電圧
4	Vout （+）	肯定的な出力電圧
5	Com	地面
6	Vout （-）	否定的な出力電圧
