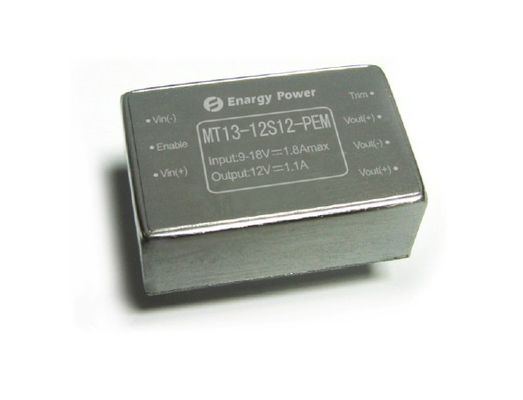

広い入力範囲 9 - 18V DC-DC のコンバーター 12W は 12V MT13-12S12-PEM を出力しました

DC-DC のコンバーター 12W の出力 12V MT13-12S12-PEM

主要特点

出力電力: 13W

広い入力範囲: 9-18Vdc

高い変換効率: 90%

±0.5% へのライン規則

±1.0% への負荷規則

分離の電圧: 1,500V

（オン/オフ）制御を可能にして下さい

過電流保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

出力電圧トリム -5~+ 10% の Vout

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用は providethe の性能、柔軟性、信頼性および費用の effectivenessof に powerprocessing、制御および実装技術を成長した力の部品進めました。 高周波活動的な Clampswitching は低雑音の andhigh の効率を高い発電密度に与えます。

1. 電気特徴

1.1 絶対最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			24	Vdc	連続的、操作停止
			18	Vdc	連続的、作動します
			24	Vdc	Operatingtransientprotection、<100ms>
分離の電圧			1500	Vdc	出力への入力
実用温度	-55		100	℃
保管温度	-65		125	℃	周囲温度
Vin-の電圧に可能にして下さい	-0.5		10	Vdc

1.2 特徴を入れて下さい

変数	分	Typ	最高	単位	ノート
入力電圧範囲	9	12	18	Vdc
不足電圧閉鎖		8.6	8.8	Vdc	回復点
	8	8.2		Vdc	ポイントを保護して下さい
最高の入力電流			1.8	A	入力 Vin 分、満載出力
効率		88		%	評価される入力; 定格負荷
スタンバイ消滅		0.4		W	負荷

1.3 出力特性

変数	分	Typ	最高	単位	ノート
セット・ポイント出力電圧	11.85	12.00	12.15	Vdc	わずかな入力。 負荷無し
出力電圧範囲	11.75	12.00	12.25	Vdc
出力電流の範囲	0.01		1.1	A
ライン規則		±0.02	±0.50	%
負荷規則		±0.5	±1.00	%
現在の限界	1.18	1.45		A	体言の出力電圧 95%
短絡の流れ				A
さざ波（RMS）		10		mV	わずかな入力; 満載; 20 の MHz の帯域幅。
騒音（ピーク間の）		65		mV
最大出力の帽子			1200	μF

1.4 動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい		250		mV	50% から最高 75% への 50% Iout; （di/dt=0.1A/μs）。
		250		mV	50% から最高 75% への 50% Iout; （di/dt=0.5A/μs）。
動的回復時間		200		µS
出力上昇時間		50		氏	90% への vout の上昇への vin から始まって
回転オーバーシュート		5		%

1.5 機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	180	200	220	KHz
出力電圧トリム			10	Vout %の	トリム
	5				トリム
電圧を可能にして下さい			0.5	mA
（オン/オフ）制御を可能にして下さい 肯定的な論理	2.5		10	Vdc	高いオン制御、論理または浮遊
	-0.5		1.5	Vdc	以外制御の論理
積み過ぎの保護				%	現在のモード、Pulsecurrent （100% の raredload）
短絡の保護			100	mΩ	回復以来のしゃっくりモード、
過熱保護		105		℃
		90		℃	回復点

1.6 分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧			1500	Vdc	出力への入力
			1500	Vdc	基盤に
			500	Vdc	基盤に
分離の抵抗	100			MΩ	それをテストする 500VDC atmosphericpressure および R.H.が 90% である時
分離キャパシタンス		1000		pF

2. 一般特性

変数	分	Typ	最高	単位	ノート
重量		30		Oz （g）
MTBF （計算される）	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta

3. 環境の特徴

変数	分	Typ	最高	単位	ノート
実用温度	-55		100	℃	基礎 PCB の温度
保管温度	-65		125	℃	周囲温度
温度係数			±0.02	%/℃
湿気	20		95	%R.H.

4. 標準の承諾

変数	ノート
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. 典型的な波およびカーブ

図 1: わずかな出力電圧の効率対 25°C.の最低、体言および最高の inputvoltage のための loadcurrent。

図 2: わずかな出力電圧そして 60%rated 力の効率対 25°C.の包囲された airtemperatures のための気流率。

図 3: 0 LFMthrough の気流率のための最高の出力電力軽減のカーブ vs.ambient の気温 1 をピンで止めるためにピン 3 から流れる空気との 400 LFM （わずかな入力電圧）。

図 4: わずかな inputvoltage および定格負荷の流れ（20 mV/div）の出力電圧さざ波。 Loadcapacitance: 0.1μF 陶磁器のコンデンサーおよび 10μFtantalum コンデンサー。 帯域幅: 20 の MHz。

図 5: 周囲温度は 25 ℃、負荷（力 13W）によって、赤外線画像の地図運ばれる theload です。

図 6: 満載のトランジェント回転（200ms/div）。前応用入力電圧。Ch1: Vout （5V/div）; Ch2: ON/OFFInput （2V/div）

図 7: 満載の操業停止の落下時間（2 ms/div）。Ch1: Vout （5V/div）; Ch2: オン/オフ入力（2V/div）

図 8: ステップ変更の inload の流れ（（最高） Iout のへの出力電圧応答 50%-75%-50%; dI/dt =0.1A/μs）。 負荷帽子: 10μF、100mΩ ESR の tantalumcapacitor および 1μF 陶磁器のコンデンサー。 Ch1: Vout （100mV/div）。

図 9: ステップchangein 負荷流れ（（最高） Iout のへの出力電圧応答 50%-75%-50%: dI/dt =0.25A/μs）。 負荷帽子: 220μF、30 の mΩの ESRtantalum のコンデンサーおよび 1μF 陶磁器の帽子。Ch1: Vout （100mV/div）

6. 物理的な情報

6.1 機械輪郭

注:

1. 他のピンはすべて 0.6mm dia です

2. Pin4 および Pin6 は並列接続です。 ユーザーは 2 ピンをまたは接続しなさいかどうか機能 Vout を達成できます（+）

両方。

3. 許容: x.xx±0.02。 （x.x±0.5mm） .x.xxx±0.010。 （x.xx±0.25mm）

6.2 Pin の指定

Pin いいえ。	名前	機能
1	Vin （-）	否定的な入力電圧
2	可能にして下さい	内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。
3	Vin （+）	肯定的な入力電圧
4	Vout （+）	肯定的な出力電圧
5	Vout （-）	否定的な出力電圧
6	Vout （+）	肯定的な出力電圧
7	トリム	出力電圧トリム
