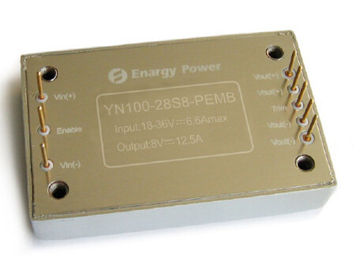

DC-DC のコンバーター 100W の出力 28V YN100-28S28-PEMB
主要特点
出力電力: 100W
広い入力範囲: 18-36Vdc
高い変換効率: 91% まで
±1.0% へのライン規則
±1.0% への負荷規則
固定動作周波数
分離の電圧: 1500V
(オン/オフ)制御を可能にして下さい
積み過ぎの保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
出力電圧トリム: ±8% Vout
パッケージ: 開いたフレーム
四分の一煉瓦: 2.32×1.49×0.45in
59×38×11.5mm
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用高度力
提供するために処理、制御および実装技術
性能、柔軟性、信頼性および費用有効性
成長した力の部品の。 高周波活動的なクランプ
切換えは低雑音を高い発電密度に与えます
高性能。
製品紹介
YN シリーズは業界標準の四分の一煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 非常に高性能は熱放散を最小にし、非常に高い発電密度を割り当てるのに同期改正および革新的な構造の設計を使用する ENARGY CORP によっての特許を取られる地勢学の結果です。 コンバーターによって散る力は低くほど費用を、重量、高さ救う、適用努力脱熱器が要求されない。 力および制御部品すべては多層 PCB の基質に取付けられます
より信頼できるプロダクトに終る highyield の表面の台紙の技術を使って。
1. 電気特徴
電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に適用します、
他に特に規定がなければ。 すべての温度は支承板の中心で実用温度を示します。 すべてのデータ
Ta=25oC のテストは特別な定義を除外します。
1.1 絶対最高評価
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧 | 45 | Vdc | 連続的、操作停止 | ||
40 | Vdc | 連続的、作動します | |||
45 | Vdc | ||||
分離の電圧 | 2000 年 | Vdc | 作動の一時的な保護、<100ms> | ||
実用温度 | -55 | 100 | ℃ | 出力への入力 | |
保管温度 | -65 | 115 | ℃ | ||
Vin-の電圧に可能にして下さい | -0.5 | 10 | Vdc |
1.2 特徴を入れて下さい
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧範囲 | 18 | 28 | 36 | Vdc | 連続的 |
不足電圧閉鎖 | 17.5 | 17.9 | Vdc | 回転境界 | |
15.5 | 16.5 | Vdc | 回転境界 | ||
最高の入力電流 | 6.6 | A | Load=100W; 18Vdc 入力 | ||
効率 | 90 | % | 図 1-2 | ||
不具の入力電流 | 10 | mA | ピン低速を可能にして下さい | ||
外的な入力を推薦して下さい キャパシタンス |
100 | μF | 典型的な ESR ≤0.1-0.2W |
1.3 出力特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
出力電圧範囲 | 7.92 | 8.00 | 8.08 | Vdc | わずかな入力; load=1A; 25℃ |
出力電流の範囲 | 0 | 12.5 | A | 18Vdc-36Vdc 入力、 | |
現在の限界 | 105 | 130 | % | 体言の出力電圧 90% | |
ライン規則 | 0.5 | ±1.0 | % | 高圧線への低いライン; 満載 | |
負荷規則 | 0.5 | ±1.0 | % | 満載への負荷無し; わずかな入力 | |
温度規則 | ±0.005 | ±0.02 | %/°C | 実用温度範囲に | |
短絡の流れ | 1 | 13 | A | 出力電圧 <800 mV=""> | |
さざ波(RMS) | 50 | mV | わずかな入力; 満載; 20 の MHz の帯域幅; 図 7 | ||
騒音(ピーク間の) | 80 | mV | |||
最大出力の帽子。 | 7000 | μF | わずかな入力; load=1A | ||
出力電圧トリム | ±8 | % | わずかな入力; 満載; 25°C |
1.4 動的応答の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
変えて下さいで出力電流(di/dt= 0.1A/μs) | 360 | mV | 50% から最高 75% への 50% Iout; 図 5 | ||
変えて下さいで出力電流(di/dt= 2.5A/μs) | 400 | mV | 50% から最高 75% への 50% Iout; 図 6 | ||
演算時間 | 300 | μS | 中 1% Vout の nom に。 | ||
回転時間 | 25 | 氏 | 満載; Vout=90% の nom。 図 3 | ||
操業停止の落下時間 | 5 | 氏 | 満載; Vout=10% の nom。 図 4 | ||
出力電圧オーバーシュート | 5 | % |
1.5 機能特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
切換えの頻度 | 185 | 230 | 255 | KHz | 正規の段階および分離の段階 |
可能にして下さい(オン/オフ)制御(Pin2)を | 部 7.1 を見て下さい | ||||
電圧を可能にしますソース電流を可能にして下さい | 230 | 10 | Vdc | ピン浮遊を可能にして下さい | |
0.5 | mA | ||||
(オン・オフ制御)肯定的な論理を可能にして下さい | 3.5 | 10 | Vdc | 高いオン制御、論理または浮遊 | |
-0.5 | 0.5 | Vdc | 以外制御の低い論理 | ||
短絡の保護 | 65 | mΩ | タイプ: 、オートリカバリ非掛け金を降ろす、しゃっくりモード境界、短絡の抵抗 | ||
過熱保護 | 105 | ℃ | タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、場合温度 | ||
15 | ℃ | ヒステリシス |
1.6 分離の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
分離の電圧 | 1500 | Vdc | 出力への入力 | ||
1500 | Vdc | 基盤への入力 | |||
500 | Vdc | 基盤への出力 | |||
分離の抵抗 | 100 | MΩ | それをテストする 500Vdc 大気圧および R.H.が 90% である時 | ||
分離キャパシタンス | 1000 | pF |
2. 一般特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
重量 | 2.4(75) | Oz (g) | 内部に閉じ込められる | ||
パッケージのタイプ | Potting の上昇温暖気流のプラスチック; 気密どれも | ||||
MTBF (計算される) | 1 | MHrs | TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta |
3. 環境の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
実用温度 | -55 | +100 | ℃ | 延長の、基礎皮の温度 | |
保管温度 | -65 | +115 | ℃ | 包囲された | |
温度係数 | ±0.02 | %/℃ | |||
湿気 | 20 | 95 | %R.H. | 不凝縮相対湿度 |
4. 標準の承諾
変数 | ノート |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
針の炎テスト(IEC 695-2-2) | 全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0 |
IEC 61000-4-2 |
5. 資格の指定
変数 | ノート |
振動 | 10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり |
機械衝撃 | x の 100g 分、2 つの低下および y軸、z 軸の 1 つの低下 |
風邪(作動中) | IEC60068-2-1 広告 |
湿気がある熱 | IEC60068-2-67 Cy |
温度の循環 | -40°C への 100°C の傾斜路 15°C/min.、500 の周期 |
電源温度循環 | Vin = 最高への分、満載、100 つの周期 |
設計 Marginality | Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます |
生命テスト | 95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました |
Solderability | IEC60068-2-20 |
6. 典型的な波およびカーブ
図 1: わずかな出力電圧の効率対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。
図 2: わずかな出力電圧の電力損失対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。
図 3: 満載のトランジェント回転(抵抗負荷) (200 ms/div)。前応用入力電圧。 CH 1: Vout (10V/div)。CH 2: オン/オフ入力(5V/div)
図 4: 満載の操業停止の落下時間(100 ms/div)。 CH 1: Vout (10V/div)。CH 2: オン/オフ入力(5V/div)。
図 5: 負荷流れ((最高) Iout ののステップ変更への出力電圧応答 50%-75%-50%; dI/dt = 0.1A/μs)。 負荷帽子: 10μF の≤100 mΩ ESR のタンタル コンデンサー and0。 1μF 陶磁器のコンデンサー。 CH 1: Vout (500mV/div)。
図 6: 負荷流れ((最高) Iout ののステップ変更への出力電圧応答 50%-75%-50%: dI/dt = 2.5A/μs)。 負荷帽子: 10μF、≤100 mΩ ESR タンタル コンデンサーおよび 0.1μF 陶磁器の帽子。 CH 1: Vout (500mV/div)。
図 7: わずかな入力電圧および定格負荷の流れ(50mV/div)の出力電圧さざ波。 負荷キャパシタンス: 0.1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20 の MHz。
7. 機能指定
7.1 (オン/オフ)制御(Pin 2)を可能にして下さい
可能にピンは力モジュールが電子的に不規則に転換するようにします。 可能に(オン/オフ)機能は電池を節約するために、脈打った力の適用または配列する力のために有用です。 可能にピンは- Vin に参照されます。 それは内部的に抜かれます、従って外的な電圧源は要求されません。 開いたコレクター(または下水管を開けて下さい)スイッチは可能にピンの制御のために推薦されます。 可能にピンを使用した場合、参照が実際にであること-ろ過する EMI に先んじるまたは遠隔に単位からの Vin ピンを、ない確かめて下さい。 光学的に制御信号をつなぎ、モジュールの opto カプラーを直接取付けることはのこれらの問題避けます。 可能にピンが使用されなければ、浮遊を(肯定的な論理)残っているまたは Vin -ピン(負論理)に接続することができます。A の細部をオン/オフ ピンを運転するための 5 つの可能な回路計算して下さい。 図 B は内部オン/オフ回路部品の詳しい一見です。
A を計算して下さい: オン/オフ ピンを運転するためのさまざまな回路。
図 B: 内部オン/オフ ピン回路部品。
7.2 遠隔測定(ピン 7 および 5)
遠隔測定はコンバーターが負荷の時点で出力電圧を直接感じるようにし、こうして自動的に負荷コンダクターの配分及び接触の損失(C)図を償います。 +Sense と示される各出力ターミナルのための 1 つの感覚の鉛が-感覚あり。 これらの鉛は負荷鉛と比較される流れを非常に低く運びます。 内部的には抵抗器は感覚ターミナルと出力ターミナルの間で接続されます。 遠隔感覚が使用されなければ、感覚はそれぞれの出力にショートする必要性を導きます導きます(図 D)。 心配は出力関係をするとき取られなければなりません。 出力ターミナルが読出し線の前に切れば、満載の流れは読出し線の下で流れ、内部感知の抵抗器を傷つけます。 出力関係前にコンバーターに常に動力を与えることを忘れないでいて下さい。 ライン低下のための最高の補償の電圧は 0.5V まであります。
図 C: 遠隔の感覚結合。
図 D: 遠隔感覚は使用されません。
7.3 記憶保護機構
·入力不足電圧閉鎖: コンバーターは入力電圧が余りに低いとき消えるように設計され、避けます入力システム不安定問題を、閉鎖回路部品です DC ヒステリシスを用いるコンパレーター助けます。 入力電圧は上がっているとき、コンバーターがつく前に電圧境界価値回転の典型的のなりません(指定のページにリストされている)超過しなければ。 コンバーターがついていれば、入力電圧は典型的な回転電圧境界価値の下でコンバーターが消える前に下らなければなりません。 ·出力電流の限界: 最高の現在の限界は出力電圧低下として一定している残ります。 但し指定出力 DC の現在限界の操業停止の電圧、短絡の状態が取除かれるまでしゃっくりモード不明確な短絡の保護州へのコンバーターの下で電圧低下を出力するために、一度出力を渡って短いののインピーダンスは作るには十分に小さいです。 これはコンバーターまたは負荷板の余分な暖房を防ぎます。 ·過熱操業停止: コンバーターの温度検出器はモジュールの平均温度を感じます。 熱操業停止回路は感じられた位置の温度が過熱操業停止の価値に達するときコンバーターをを離れて回すように設計されています。 それはコンバーターが時過熱操業停止再始動ヒステリシスの価値の量感じられた位置の落下の温度再度つくようにします。
8. 典型的な適用および設計考察
8.1 入力ろ過
DC-DC のコンバーターは、元来、行なわれ、放射された騒音の重要なレベルを発生させます。 行なわれた騒音は共通モードおよび差動モード騒音を含んでいました。 共通モード騒音は力モジュールの入力コンダクターとシャーシの地面間の有効な寄生キャパシタンスと直接関連しています。 差動モード騒音は入力コンダクターを渡ってあります。 力モジュールに EMI の抑制のレベルがあることを推薦します。 入力パワー ラインの行なわれた騒音は差動または共通モード騒音の流れとして起こることができます。 行なわれた放出のための必須の標準は EN55022 クラス A (FCC Part15)です。 (図 H)を見て下さい。
図 H: 入力ろ過。
9. 方法をテストして下さい
9.1 さざ波及び騒音テストを出力して下さい
出力さざ波は基本的な周波数のさざ波および高周波切換えの騒音スパイクで構成されます。 基本的な転換の頻度さざ波(か基本的なさざ波 1MHz 範囲に 100KHz に)あります; 高周波切換えの騒音スパイク(か切換えの騒音 50MHz 範囲に 10 の MHz に)あります。 切換えの騒音は 20 の MHz の帯域幅と普通騒音スパイクのためのすべての重要な倍音を含むために指定されます。 出力さざ波および騒音を測定する簡単な方法は下記に示されているように周波数変換装置の出力ピンに対して直接、押されるオシロスコープの調査の先端および地面リングを使用することです。 これは出力ターミナルを渡る最も短く可能な関係をします。 オシロスコープの調査の地上クリップはさざ波および騒音測定で決して使用されるべきではないです。 地上クリップはアンテナおよび積み込みとしてしか放射された高周波エネルギー機能しませんが、測定に共通モード騒音をまたもたらします。 さざ波及び騒音測定のための標準的なテスト セットアップは図 I.で示されています。 調査のソケット(Tektronix、P.N. 131.0258-00)は測定が規模の調査の長い地上クリップによって関連付けられた騒音の積み込みを除去することができるように使用されます。
図 I: さざ波及び騒音標準のテストの平均。
10. 物理的な情報
10.1 機械輪郭
注:
1. すべてのピン、(0.80mm) dia. (8.0mm)。 スタンドオフの肩。
2. 許容: x.xx ±0.25mm。 (x.x ±0.5mm)
10.2 Pin の指定
Pin いいえ。 | 名前 | 機能 |
1 | Vin (-) | 否定的な入力電圧 |
2 | 可能にして下さい | 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。 |
3 | Vin (+) | 肯定的な入力電圧 |
4 | Vout (+) | 肯定的な出力電圧 |
5 | Vout (+) | 肯定的な出力電圧 |
6 | トリム | 出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
7 | Vout (-) | 否定的な出力電圧 |
8 | Vout (-) | 否定的な出力電圧 |
