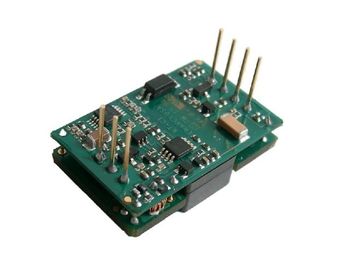

13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました

13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました

13W low power  dc dc converter module Output 12V MT13-24S12-POC

商品の詳細:

起源の場所: 中国
ブランド名: Enargy
モデル番号: MT13-24S12-POC

お支払配送条件:

最小注文数量: 1pcs
価格: Negotiation
受渡し時間: 1-8 週
支払条件: 交渉
供給の能力: 1000pcs/week
今すぐお問い合わせ
詳細製品概要

DC-DC のコンバーター 13W の出力 12V MT13-24S12-POC





主要特点

出力電力: 13W

広い入力範囲: 18-36Vdc

高い変換効率: 88%

±0.5% へのライン規則

±0.5% への負荷規則

分離の電圧: 1,500V

(オン/オフ)制御を可能にして下さい

過電流保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

出力電圧トリム -5~+ 10% の Vout



プロダクト概観

これらの DC-DC のコンバーター モジュールの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。



1. 電気特徴

1.1 絶対最高評価

変数 Typ 最高 単位 ノート
入力電圧     45 Vdc 連続的、操作停止
    36 Vdc 連続的、作動します
    45 Vdc 作動の一時的な保護、<100ms>
分離の電圧     2000 年 Vdc 出力への入力
実用温度 -40   100 PCB の温度の点から見て
保管温度 -55   105
Vin-の電圧に可能にして下さい -0.3   10 Vdc


1.2 特徴を入れて下さい

変数 Typ 最高 単位 ノート
入力電圧範囲 18 24 36 Vdc
不足電圧閉鎖   17 17.5 Vdc 回復点
16 16.5   Vdc ポイントを保護して下さい
最高の入力電流     0.9 A 入力 Vin 分、満載出力
効率   88   % 評価される入力; 定格負荷
スタンバイ消滅   0.3   W 負荷無し



1.3 出力特性

変数 Typ 最高 単位 ノート
セット・ポイント出力電圧 11.85 12.00 12.15 Vdc わずかな入力。 負荷無し
出力電圧範囲 11.75 12.00 12.25 Vdc
出力電流の範囲 0.01   1.10 A
ライン規則   ±0.02 ±0.50 %
負荷規則   ±0.50 ±0.50 %
現在の限界 1.15 1.4 1.7 A 体言の出力電圧 95%
短絡の流れ 1   3 A
さざ波(RMS)   25   mV わずかな入力; 満載; 20 の MHz の帯域幅。
騒音(ピーク間の)   80   mV
最大出力の帽子     3000 μF



1.4 動的応答の特徴

変数 Typ 最高 単位 ノート
出力電流で変えて下さい   100   mV



±Vout

50% から最高 75% への 50% Iout;

(di/dt=0.1A/μs)。

  100   mV



±Vout

50% から最高 75% への 50% Iout;

(di/dt= 0.3A/μs)。

動的回復時間   200   µS
回転時間   2   90% への vout の上昇への vin から始まって
回転オーバーシュート   2   %



1.5 機能特性

変数 Typ 最高 単位 ノート
切換えの頻度 180 200 250 KHz
出力電圧トリム     10 Vout %の トリム
    5 トリム
電圧を可能にして下さい     0.5 mA

(オン/オフ)制御を可能にして下さい

肯定的な論理

2.5   10 Vdc 高いオン制御、論理または浮遊
0   1.5 Vdc 以外制御の低い論理
積み過ぎの保護 105 130 150 % 現在のモード、Pulsecurrent (100% の raredload)
短絡の保護     65 mΩ 回復以来のしゃっくりモード、
過熱保護   105   タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度
  90   回復点



1.6 分離の特徴

変数 Typ 最高 単位 ノート
分離の電圧 1500     Vdc 出力への入力
1500     Vdc 基盤に
500     Vdc 基盤に
分離の抵抗 10     MΩ それをテストする 500VDC atmosphericpressure および R.H.が 90% である時
分離キャパシタンス   1000   pF



2. 一般特性

変数 Typ 最高 単位 ノート
重量   10   Oz (g)
MTBF (計算される) 1     MHrs TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta



3. 環境の特徴

変数 Typ 最高 単位 ノート
実用温度 -40   100 基礎 PCB の温度
保管温度 -55   105 周囲温度
温度係数     ±0.02 %/℃
湿気 20   95 %R.H.



4. 標準の承諾

変数 ノート
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2



5. 典型的な波およびカーブ



13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました



図 1: 25°C.の最低、体言および maximuminput の電圧のためのわずかな出力電圧 vs.load 流れの効率。

図 2: わずかな出力電圧 and60% 評価される力の効率対 25°C.の包囲された airtemperatures のための気流率。



13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました 13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました



図 3: 3 をピンで止めるためにピン 1 から流れる空気との 0 LFM through400 LFM の気流率のための最高の出力電力軽減のカーブ vs.ambient の気温(nominalinput の電圧)。

図 4: わずかな inputvoltage および定格負荷の流れ(20 mV/div)の出力電圧さざ波。 Loadcapacitance: 0.1μF 陶磁器のコンデンサーおよび 10μFtantalum コンデンサー。 帯域幅: 20 の MHz。



13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました



図 5: 周囲温度は 25 ℃、負荷(力 13W)によって、thermalimaging 地図 loadcarried です。



13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました



図 6: 満載のトランジェント回転(resistiveload) (100 ms/div)。前応用入力電圧。Ch1: Vout (5V/div); Ch2: オン/オフ入力(5V/div)

図 7: 満載の操業停止の落下時間(2ms/div)。Ch1: Vout (5V/div); Ch2: オン/オフ入力(5V/div)



13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました



図 8: ステップ変更の inload の流れ((最高) Iout のへの出力電圧応答 50%-75%-50%; dI/dt =0.1A/μs)。 負荷帽子: 10μF、100 つの mΩ ESR の tantalumcapacitor および 1μF 陶磁器のコンデンサー。 Ch1: Vout (200mV/div)

図 9: ステップ変更の inload の流れ((最高) Iout のへの出力電圧応答 50%-75%-50%: dI/dt =0.3A/μs)。 負荷帽子: 1μF、100mΩ ESR の tantalumcapacitor および 1μF 陶磁器の帽子。 Ch1: Vout (200mV/div)



6. 物理的な情報

6.1 機械輪郭



13W 低い電力 dc dc のコンバーター モジュールは 12V MT13-24S12-POC を出力しました



注:

1. 他のピンはすべて 0.6mm dia です

2. Pin4 および Pin6 は並列接続です。 ユーザーはどちらかの 2 つのピン orboth を接続しなさいかどうか機能 Vout を達成できます(+)。

3. 許容: x.xx±0.02。 (x.x±0.5mm) .x.xxx±0.010。 (x.xx±0.25mm)



6.2 Pin の指定

Pin いいえ。 名前 機能
1 Vin (-) 否定的な入力電圧
2 可能にして下さい 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。
3 Vin (+) 肯定的な入力電圧
4 Vout (+) 肯定的な出力電圧
5 Vout (-) 否定的な出力電圧
6 Vout (+) 肯定的な出力電圧
7 トリム 出力電圧トリム
