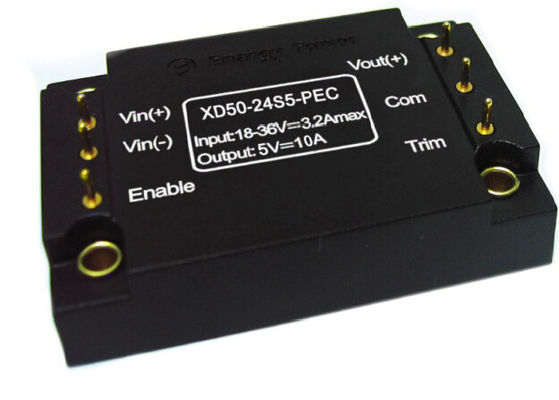

DC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

DC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

DC-DC Converters 50W Output 5V XD50-24S5-PEC

商品の詳細:

起源の場所: 中国
ブランド名: Enargy
モデル番号: XD50-24S5-PEC

お支払配送条件:

最小注文数量: 1pcs
価格: Negotiation
受渡し時間: 1-8 週
支払条件: 交渉
供給の能力: 1000pcs/week
今すぐお問い合わせ
詳細製品概要

DC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC



特徴:

広い入力範囲: 18 ‐ 36 V

出力電力: 50W

高い変換効率: 90%

ライン規則への: ±1%

負荷規則への: ±1%

‐の電圧ロックの‐の下の入力

出力電圧 trim± の‐ 8~+10% Vout

‐の流れの保護上の出力

しゃっくりモード短絡の保護

‐の電圧保護上の出力

(オン/オフ)制御を可能にして下さい

分離の電圧(出力への入力): 1500Vdc



プロダクト概観:

これらの DC の‐ DC のコンバーター モジュールの使用高度力

への処理、制御および実装技術

性能、柔軟性、信頼性および費用を提供して下さい

成長した力の部品の有効性。 高い

頻度活動的なクランプ切換えは高い発電を提供します

低雑音および高性能の密度。



1. 電気特徴

1.1 絶対最高評価

変数

Typ

最高

単位

ノート

入力電圧





40

Vdc

連続的、操作停止





36

Vdc

連続的、作動します





40

Vdc

インパルス電圧、<100ms>

分離の電圧





2000 年

Vdc

出力への入力

実用温度

-40



100

PCB の温度の点から見て

保管温度

-55



105



- Vin の電圧を可能にして下さい

-2



15

Vdc





1.2 特徴を入れて下さい

変数

Typ

最高

単位

ノート

作動の入力電圧範囲

18

24

36

Vdc



入力不足電圧閉鎖

17.0

17.5

17.9

Vdc

回復点

16

16.5

17.0

Vdc

ポイントを保護して下さい

最高の入力電流





3.5

A

Vin 分、満載出力

効率



88



%

評価される入力; 定格負荷

スタンバイ消滅



2

5

W

負荷無し



1.3 出力特性

変数

Typ

最高

単位

ノート

セット・ポイント出力電圧

4.95

5.00

5.05

Vdc

評価される入力電圧、負荷

出力電圧範囲

4.90

5.00

5.10

Vdc



出力電流の範囲

0



10

A



電圧調整



±0.2

±1

%



負荷規則



±0.2

±1

%



出力過電流保護



12.5



A

定格出力の電圧の 90%

出力短い Circui の流れ



10

20

A



RMS



15



mV

わずかな入力; 満載; 20MHz の帯域幅

ピーク間



75



mV

themachine からの容量性負荷





4000

μF





1.4 動的応答の特徴

変数

Typ

最高

単位

ノート

出力電流で変えて下さい



250



mV

最高 change50%~75%~50% Iout di/dt= に荷を積んで下さい

0.1A/μS



250



mV

最高 change50%~75%~50% Iout di/dt= に荷を積んで下さい

0.5A/μS

動的回復時間





300

私達



回転時間



5



90% への vout の上昇への vin から始まって

回転オーバーシュート





5

%





1.5 機能特性

変数

Typ

最高

単位

ノート

切換えの頻度

180

200

230

KHz



出力トリム





10

Vout %の

トリム





8

トリム

流れを可能にして下さい





1

mA



可能にして下さい(オン/オフ)

1



15

Vdc

高いオン制御、論理または浮遊

-0.5



0.3

Vdc

以外制御の低い論理

過電圧の保護

110



130

%

負荷

積み過ぎの保護

110





%

現在のモードは、流れ(100% rared 負荷)脈打ちます

短絡の保護





65

回復以来のしゃっくりモード、



1.6 分離の特徴

変数

Typ

最高

単位

ノート

分離の電圧

1500





Vdc

出力への入力

1500





Vdc

基盤に

500





Vdc

基盤に

分離の抵抗

100





それをテストする 500VDC 大気場合の

圧力および R.H.は 90% です

分離キャパシタンス



1000



pF





2. 一般特性

変数

Typ

最高

単位

ノート

重量



25



g



MTBF

1





MHrs

TR-NWT-000332; 80% の負荷、300LFM、

40℃ Ta



3. 環境の特徴

変数

Typ

最高

単位

ノート

実用温度

-40



100

延長の、基礎 PCB の温度

保管温度

-55



105

包囲された

温度係数





±0.02

%/℃



湿気

20



95

%R.H.





4. 標準の承諾

変数

ノート

MIL-STD-704



MIL-STD-1399



MIL-STD-810



UL/cUL60950



EN60950



GB4943



IEC 61000-4-2







5. 仕事の波

DC-DC のコンバーター 50W の出力 5V XD50-24S5-PECDC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力のための流れ
25°C.の電圧。

図 2: わずかな出力電圧の効率
60% の評価される力対周囲の空気のための気流率
25°C.の温度。



DC-DC のコンバーター 50W の出力 5V XD50-24S5-PECDC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
3 をピンで止めるためにピン 1 から流れる空気との 400 LFM によって
(わずかな入力電圧)。

図 4: わずかな入力電圧の出力電圧さざ波
そして定格負荷の流れ。 負荷キャパシタンス: 陶磁器 0.1μF
コンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20
MHz.



DC-DC のコンバーター 50W の出力 5V XD50-24S5-PECDC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

図 5: 満載のコンバーターの熱プロット
200 の率で流れる 25°C 空気が付いている流れ(50W)
LFM. 空気はピン 1 からコンバーターを渡ってに流れています
ピン 3 (わずかな入力電圧)。

図 6: 満載のコンバーターの熱プロット
200 の率で流れる 25°C 空気が付いている流れ(50W)
LFM. 空気は入力からコンバーターを渡って流れています
出力するため(わずかな入力電圧)。



DC-DC のコンバーター 50W の出力 5V XD50-24S5-PECDC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

図 7: 満載のトランジェント回転(抵抗負荷)
(10ms/div)。前応用入力電圧。
Ch1: Vout (2V/div)
Ch2: オン/オフ入力(500mV/div)

図 8: 満載の操業停止の落下時間(10 ms/div)。
Ch1: Vout (2V/div)
Ch2: オン/オフ入力(500mV/div)



DC-DC のコンバーター 50W の出力 5V XD50-24S5-PECDC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC

図 9: ステップ変更への出力電圧応答
負荷流れ((最高) Iout の 50%-75%-50%; dI/dt =
0.1A/μs)。 負荷帽子: 10μF の 100mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。
Ch1: Vout (500mV/div)

図 10: 負荷のステップ変更への出力電圧応答
流れ((最高) Iout の 50%-75%-50%: dI/dt =2.5A/μs)。 負荷
帽子: 10μF、30 の mΩ ESR のタンタル コンデンサーおよび 0.1μF
陶磁器の帽子。 Ch1: Vout (500mV/div)





6 つの身体検査情報
6.1 機械輪郭

DC-DC のコンバーター 50W の出力 5V XD50-24S5-PEC



注:
1。 すべてのピンは(1.02mm) dia.です。
2.Tolerances: x.x ±0.5mm、x.xx ±0.25mm



6.2 Pin の指定

Pin いいえ。

名前

機能

1

可能にして下さい

内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。

2

Vin (-)

否定的な入力電圧

3

Vin (+)

肯定的な入力電圧

4

Vout (+)

肯定的な出力電圧

5

Com

地面

6

トリム

否定的な出力電圧
