Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | 中国 |
ブランド名: | Enargy |
モデル番号: | YN100-24DB15-PEC |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
受渡し時間: | 1-8 週 |
支払条件: | 交渉 |
供給の能力: | 1000pcs/week |
ハイライト: | 隔離された Dc Dc のコンバーター,高い発電 dc dc のコンバーター |
---|

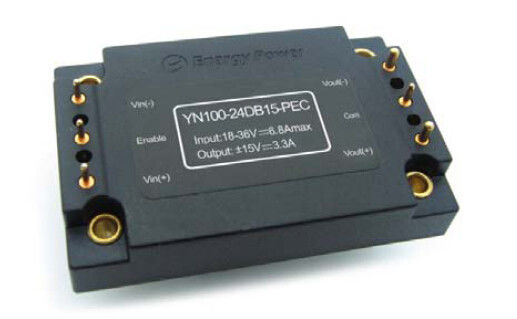

DC-DC のコンバーター 100W の出力 15V YN100-24DB15-PEC
主要特点
出力電力: 100W
広い入力範囲: 18-36Vdc
高い変換効率: 91% まで
±1% へのライン規則
±1% への負荷規則
分離の電圧: 1500V
(オン/オフ)制御を可能にして下さい
過電流保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用高度力
提供するために処理、制御および実装技術
性能、柔軟性、信頼性および費用有効性
成長した力の部品の。 高周波活動的なクランプ
切換えは低雑音を高い発電密度に与えます
高性能。
1. 電気特徴
1.1 絶対最高評価
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧 | 40 | Vdc | 連続的、操作停止 | ||
38 | Vdc | 連続的、作動します | |||
40 | Vdc | 作動の一時的な保護、<100ms> | |||
分離の電圧 | 2000 年 | Vdc | 出力への入力 | ||
実用温度 | -40 | 100 | ℃ | PCB の温度の点から見て | |
保管温度 | -55 | 105 | ℃ | ||
- Vin の電圧を可能にして下さい | -0.5 | 10 | Vdc |
1.2 特徴を入れて下さい
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧範囲 | 18 | 24 | 36 | Vdc | |
不足電圧閉鎖 | 17.5 | 17.9 | Vdc | 回復点 | |
15.5 | 16.5 | Vdc | ポイントを保護して下さい | ||
最高の入力電流 | 6.8 | A | Vin 分、満載出力 | ||
効率 | 90 | % | 評価される入力; 定格負荷 | ||
スタンバイ消滅 | 12 | W | 負荷無し |
1.3 出力特性
変数 | 分 | Typ | 最高 | 単位 | ノート | |
セット・ポイント出力電圧 | 14.85 | 15 | 15.15 | Vdc | +Vout | 評価される入力電圧、負荷無し |
-14.85 | -15 | -15.15 | Vdc | - Vout | ||
出力電圧範囲 | 14.55 | 15 | 15.45 | Vdc | +Vout | 評価される入力電圧、負荷 |
-14.55 | -15 | -15.45 | Vdc | - Vout | ||
出力電流の範囲 | 0 | 3.33 | A | +Vout | 2 同時に増加負荷 | |
0 | 3.33 | A | - Vout | |||
ライン規則 | ±0.5 | ±1 | % | +Vout | 2 同時に増加負荷 | |
±0.5 | ±1 | % | - Vout | |||
負荷規則 | ±0.5 | ±1 | % | +Vout | 2 同時に増加負荷 | |
±0.5 | ±1 | % | - Vout | |||
出力過電流 保護 |
3.5 | 4 | 4.4 | A | +Vout | 定格出力の電圧の 95%、負荷 |
3.5 | 4 | 4.4 | A | - Vout | ||
短絡の流れ | 4 | A | +Vout | 2 同時短絡 | ||
4 | A | - Vout | ||||
さざ波(RMS) | 100 つ | mV | +Vout |
わずかな入力; 満載; 20 の MHz 帯域幅。 |
||
100 | mV | - Vout | ||||
騒音(ピーク間の) | 150 | mV | +Vout | |||
150 | mV | - Vout | ||||
容量性負荷 themachine から |
2200 | μF | +Vout | |||
2200 | μF | - Vout |
1.4 動的応答の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
出力電流で変えて下さい | 480 | mV |
50% から最高 75% への 50% Iout; (di/dt= 0.1A/μs) |
||
600 | mV |
50% から最高 75% への 50% Iout; (di/dt= 2.5A/μs) |
|||
動的回復時間 | 300 | μS | |||
回転時間 | 30 | 氏 | 90% への vout の上昇への vin から始まって | ||
回転オーバーシュート | 5 | 氏 |
1.5 機能特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
切換えの頻度 | 187 | 230 | 255 | KHz | |
流れを可能にして下さい | 10 | mA | |||
可能にして下さい(オン/オフ) | 3.5 | 10 | Vdc | 高いオン制御、論理または浮遊 | |
-0.5 | 0.5 | Vdc | 以外制御の低い論理 | ||
積み過ぎの保護 | 105 | 115 | 130 | % | 現在のモードは、流れ(100% rared 負荷)脈打ちます |
短絡の保護 | 65 | mΩ | 回復以来のしゃっくりモード、 | ||
過剰温度の保護 | 105 | ℃ | PCB の温度の点から見てポイントを、保護して下さい | ||
90 | ℃ | 回復点 |
1.6 分離の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
分離の電圧 | 1500 | Vdc | 出力への入力 | ||
1500 | Vdc | 基盤への入力 | |||
500 | Vdc | 基盤への出力 | |||
分離の抵抗 | 100 | MΩ |
それをテストする 500Vdc 大気場合の 圧力および R.H.は 90% です |
||
分離キャパシタンス | 1000 | pF |
2. 一般特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
重量 | 2.8(80) | Oz (g) | |||
MTBF (計算される) | 1 | MHrs |
TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta |
3. 環境の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
実用温度 | -40 | 100 | ℃ | 基礎 PCB の温度 | |
保管温度 | -55 | 105 | ℃ | 包囲された | |
温度係数 | ±0.02 | %/℃ | |||
湿気 | 20 | 95 | %R.H. |
4. 標準の承諾
変数 | ノート |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
5. 典型的な波およびカーブ
図 1: わずかな出力電圧の効率対。
最低、体言および最高のための負荷流れ
25°C.の入力電圧。
図 2: わずかな出力電圧および 60% の効率
評価される力対周囲の空気の温度のための気流率の
25°C、40°C および 55°C (わずかな入力電圧)。
図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
1 をピンで止めるためにピン 3 から流れる空気との 400 LFM (わずかな入力
電圧)。
図 4: わずかな入力の出力電圧さざ波
電圧および定格負荷の流れ(20 mV/div)。 負荷
キャパシタンス: 0.1μF 陶磁器のコンデンサーおよび 10μF タンタル
コンデンサー。 帯域幅: 20 の MHz。
図 5: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ(150W)
200 LFM。 空気はコンバーターを渡ってから流れています
1 をピンで止めるピン 3 (わずかな入力電圧)。
図 6: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ(150W)
200 LFM。 空気はコンバーターを渡ってから流れています
出力(わずかな入力電圧)への入力。
図 7: 満載のトランジェント回転(抵抗負荷)
(20ms/div)。前応用入力電圧。
Ch1: Vout (10V/div); Ch2: オン/オフ入力(2V/div)
図 8: 満載の操業停止の落下時間(40 ms/div)。
Ch1: Vout (10V/div); Ch2: オン/オフ入力(2V/div)
図 9: ステップ変更への出力電圧応答
負荷流れ((最高) Iout の 50%-75%-50%; dI/dt =
0.1A/μs)。 負荷帽子: 10μF の 100 つの mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 Ch1: Vout+
(200mV/div)、Ch2: Vout- (200mV/div)。
図 10: 負荷のステップ変更への出力電圧応答
流れ((最高) Iout の 50%-75%-50%: dI/dt = 2.5A/μs)。 負荷
帽子: 陶磁器 470μF、30 MW ESR のタンタル コンデンサーおよび 0.1μF
帽子。 Ch1: Vout+ (200mV/div)、Ch2: Vout- (200mV/div)。
6. 物理的な情報
6.1 機械輪郭
注:
1. ピン 4、6 は 2.16mm dia.が付いている 1.52mm dia.です。
2. ピンは 1-3 1.65mm dia.が付いている 1.02mm dia.です。
3. 許容: x.x ±0.5mm.x.xx ±0.25mm
6.2 Pin の指定
Pin いいえ。 | 名前 | 機能 |
1 | Vin (+) | 肯定的な入力電圧 |
2 | 可能にして下さい | 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。 |
3 | Vin (-) | 否定的な入力電圧 |
4 | Vout (-) | 否定的な出力電圧 |
5 | Com | 地面 |
6 | Vout (+) | 肯定的な出力電圧 |
