| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | YN150-24DB15-POC |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 1000pcs/week |
| ハイライト: | 隔離された Dc Dc のコンバーター,高い発電 dc dc のコンバーター |
||
|---|---|---|---|

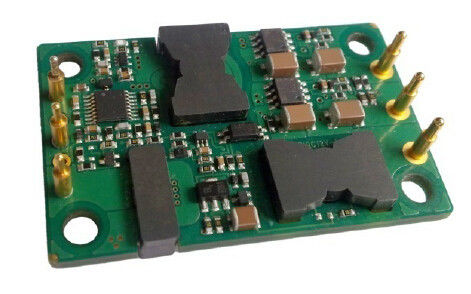

DC-DC のコンバーター 150W の出力 ±15VYN150-24DB15-POC
主要特点
出力電力: 150W
広い入力範囲: 18-36Vdc
高い変換効率: 92% まで
±1% へのライン規則
±1% への負荷規則
分離の電圧: 1500V
（オン/オフ）制御を可能にして下さい
過電流保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用高度力
提供するために処理、制御および実装技術
性能、柔軟性、信頼性および費用有効性
成長した力の部品の。 高周波活動的なクランプ
切換えは低雑音を高い発電密度に与えます
高性能。
1. 電気特徴
1.1 絶対最高評価
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧 |
|
|
40 |
Vdc |
連続的、操作停止 |
|
|
|
38 |
Vdc |
連続的、作動します |
|
|
|
|
40 |
Vdc |
作動の一時的な保護、<100ms> |
|
|
分離の電圧 |
|
|
2000 年 |
Vdc |
出力への入力 |
|
実用温度 |
-40 |
|
100 |
℃ |
PCB の温度の点から見て |
|
保管温度 |
-55 |
|
105 |
℃ |
|
|
- Vin の電圧を可能にして下さい |
-2 |
|
10 |
Vdc |
|
1.2 特徴を入れて下さい
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧範囲 |
18 |
24 |
36 |
Vdc |
|
|
不足電圧閉鎖 |
|
17.5 |
17.9 |
Vdc |
回復点 |
|
15.5 |
16.5 |
|
Vdc |
ポイントを保護して下さい |
|
|
最高の入力電流 |
|
|
10 |
A |
Vin 分、満載出力 |
|
効率 |
|
91 |
|
% |
評価される入力; 定格負荷 |
|
スタンバイ消滅 |
|
|
12 |
W |
負荷無し |
1.3 出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
セット・ポイント出力電圧 |
14.85 |
15 |
15.15 |
Vdc |
+Vout |
評価される入力電圧、負荷無し |
|
-14.85 |
-15 |
-15.15 |
Vdc |
- Vout |
||
|
出力電圧範囲 |
14.55 |
15 |
15.45 |
Vdc |
+Vout |
評価される入力電圧、負荷 |
|
-14.55 |
-15 |
-15.45 |
Vdc |
- Vout |
||
|
出力電流の範囲 |
0.1 |
|
5 |
A |
+Vout |
|
|
0.1 |
|
5 |
A |
- Vout |
|
|
|
ライン規則 |
|
±0.5 |
±1 |
% |
+Vout |
2 同時に増加負荷 |
|
|
±0.5 |
±1 |
% |
- Vout |
||
|
負荷規則 |
|
±0.5 |
±1 |
% |
+Vout |
2 同時に増加負荷 |
|
|
±0.5 |
±1 |
% |
- Vout |
||
|
出力過電流 保護 |
5.25 |
|
6.5 |
A |
+Vout |
定格出力の電圧の 95%、負荷 |
|
5.25 |
|
6.5 |
A |
- Vout |
||
|
短絡の流れ |
|
|
7 |
A |
+Vout |
|
|
|
|
7 |
A |
- Vout |
|
|
|
さざ波（RMS） |
|
100 つ |
|
mV |
+Vout |
わずかな入力; 満載; 20 の MHz 帯域幅。 |
|
|
100 |
|
mV |
- Vout |
||
|
騒音（ピーク間の） |
|
150 |
|
mV |
+Vout |
|
|
|
150 |
|
mV |
- Vout |
||
|
容量性負荷 themachine から |
220 |
|
1800 |
μF |
+Vout |
|
|
220 |
|
1800 |
μF |
- Vout |
||
1.4 動的応答の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電流で変えて下さい |
|
480 |
|
mV |
50% から最高 75% への 50% Iout; （di/dt= 0.1A/μs） |
|
|
600 |
|
mV |
50% から最高 75% への 50% Iout; （di/dt= 2.5A/μs） |
|
|
動的回復時間 |
|
300 |
|
μS |
|
|
回転時間 |
|
15 |
|
氏 |
90% への vout の上昇への vin から始まって |
|
回転オーバーシュート |
|
5 |
5 |
氏 |
|
1.5 機能特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
切換えの頻度 |
187 |
230 |
255 |
KHz |
|
|
流れを可能にして下さい |
|
|
10 |
mA |
|
|
可能にして下さい（オン/オフ） |
3.5 |
|
10 |
Vdc |
高いオン制御、論理または浮遊 |
|
-0.5 |
|
0.5 |
Vdc |
以外制御の低い論理 |
|
|
積み過ぎの保護 |
105 |
115 |
125 |
% |
現在のモードは、流れ（100% rared 負荷）脈打ちます |
|
短絡の保護 |
|
|
65 |
mΩ |
回復以来のしゃっくりモード、 |
|
過剰温度の保護 |
|
105 |
|
℃ |
PCB の温度の点から見てポイントを、保護して下さい |
|
|
90 |
|
℃ |
回復点 |
1.6 分離の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
1500 |
|
|
Vdc |
出力への入力 |
|
1500 |
|
|
Vdc |
基盤への入力 |
|
|
500 |
|
|
Vdc |
基盤への出力 |
|
|
分離の抵抗 |
100 |
|
|
MΩ |
それをテストする 500Vdc 大気場合の 圧力および R.H.は 90% です |
|
分離キャパシタンス |
|
1000 |
|
pF |
|
2. 一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
重量 |
|
1.4(40) |
|
Oz （g） |
|
|
MTBF （計算される） |
1 |
|
|
MHrs |
TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta |
3. 環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-40 |
|
100 |
℃ |
基礎 PCB の温度 |
|
保管温度 |
-55 |
|
105 |
℃ |
包囲された |
|
温度係数 |
|
|
±0.02 |
%/℃ |
|
|
湿気 |
20 |
|
95 |
%R.H. |
|
4. 標準の承諾
|
変数 |
ノート |
|
MIL-STD-704 |
|
|
MIL-STD-1399 |
|
|
MIL-STD-810 |
|
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 61000-4-2 |
|
5. 典型的な波およびカーブ
図 1: わずかな出力電圧の効率対。
最低、体言および最高のための負荷流れ
25°C.の入力電圧。
図 2: わずかな出力電圧および 60% の効率
評価される力対周囲の空気の温度のための気流率
25°C、40°C および 55°C （わずかな入力電圧）の。
図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
1 をピンで止めるためにピン 3 から流れる空気との 400 LFM （わずかな入力
電圧）。
図 4: わずかな入力の出力電圧さざ波
電圧および定格負荷の流れ（20 mV/div）。 負荷
キャパシタンス: 0.1μF 陶磁器のコンデンサーおよび 10μF タンタル
コンデンサー。 帯域幅: 20 の MHz。
図 5: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（150W）
200 LFM。 空気はコンバーターを渡ってから流れています
1 をピンで止めるピン 3 （わずかな入力電圧）。
図 6: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（150W）
200 LFM。 空気はコンバーターを渡ってから流れています
出力（わずかな入力電圧）への入力。
図 7: 満載のトランジェント回転（抵抗負荷）
（20ms/div）。前応用入力電圧。
Ch1: Vout （10V/div）; Ch2: オン/オフ入力（2V/div）
図 8: 満載の操業停止の落下時間（40 ms/div）。
Ch1: Vout （10V/div）; Ch2: オン/オフ入力（2V/div）
図 9: ステップ変更への出力電圧応答
負荷流れ（（最高） Iout の 50%-75%-50%; dI/dt =
0.1A/μs）。 負荷帽子: 10μF の 100 つの mΩ ESR のタンタル
コンデンサーおよび 1μF 陶磁器のコンデンサー。 Ch1: Vout
（200mV/div）
図 10: 負荷のステップ変更への出力電圧応答
流れ（（最高） Iout の 50%-75%-50%: dI/dt = 2.5A/μs）。
負荷帽子: 470μF の 30 の mΩ ESR のタンタル コンデンサー
0.1μF 陶磁器の帽子。 Ch1: Vout （200mV/div）
6. 物理的な情報
6.1 機械輪郭
注:
1. 4 つ、2.16mm dia.が付いている 6are 1.52mm dia.をピンで止めます。
2. 1 つ、3 をです 1.65mm dia.が付いている 1.02mm dia.ピンで止めます。
3.許容: x.x ±0.5mm.x.xx ±0.25mm
6.2 Pin の指定
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
Vin （+） |
肯定的な入力電圧 |
|
3 |
可能にして下さい |
内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。 |
|
5 |
Vin （-） |
否定的な入力電圧 |
|
6 |
Vout （-） |
否定的な出力電圧 |
|
9 |
Com |
地面 |
|
10 |
Vout （+） |
肯定的な出力電圧 |
