Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | 中国 |
ブランド名: | Enargy |
モデル番号: | MT13-48S5-POC |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
受渡し時間: | 1-8 週 |
支払条件: | 交渉 |
供給の能力: | 1000pcs/week |
ハイライト: | 隔離された Dc Dc のコンバーター,高い発電 dc dc のコンバーター |
---|

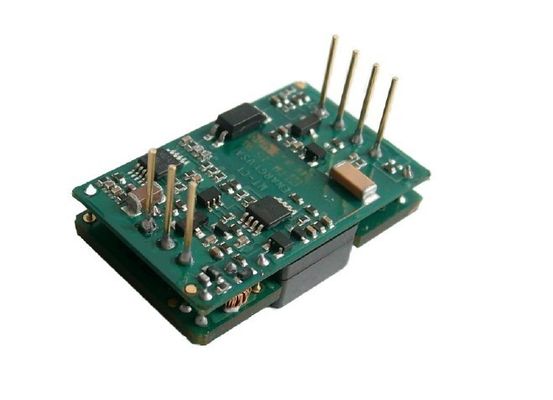

DC-DC のコンバーター 13W の出力 5V MT13-48S5-POC
主要特点
出力電力: 13W
広い入力範囲: 36-72Vdc
高い変換効率: 91%
±0.5% へのライン規則
±1.0% への負荷規則
分離の電圧: 1,500V
(オン/オフ)制御を可能にして下さい
過電流保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
出力電圧トリム -5~+ 10% の Vout
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。
1. 電気特徴
1.1 絶対最高評価
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧 | 75 | Vdc | 連続的、操作停止 | ||
72 | Vdc | 連続的、作動します | |||
75 | Vdc | 作動の一時的な保護、<100ms> | |||
分離の電圧 | 2000 年 | Vdc | 出力への入力 | ||
実用温度 | -40 | 100 | ℃ | PCB の温度の点から見て | |
保管温度 | -55 | 115 | ℃ | ||
Vin-の電圧に可能にして下さい | 0 | 10 | Vdc |
1.2 特徴を入れて下さい
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧範囲 | 36 | 48 | 72 | Vdc | |
不足電圧閉鎖 | 34 | 35.5 | Vdc | 回復点 | |
31.5 | 32 | Vdc | ポイントを保護して下さい | ||
最高の入力電流 | 0.45 | A | 入力 Vin 分、満載出力 | ||
効率 | 90 | % | 評価される入力; 定格負荷 | ||
スタンバイ消滅 | 0.8 | W | 負荷無し |
1.3 出力特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
セット・ポイント出力電圧 | 4.95 | 5.00 | 5.05 | Vdc | わずかな入力。 負荷無し |
出力電圧範囲 | 4.90 | 5.00 | 5.10 | Vdc | |
出力電流の範囲 | 0 | 2.6 | A | ||
ライン規則 | ±0.02 | ±0.5 | % | ||
負荷規則 | ±0.50 | ±1.0 | % | ||
現在の限界 | 2.8 | 3.3 | A | 体言の出力電圧 95% | |
短絡の流れ | 2 | 5 | A | ||
さざ波(RMS) | 20 | mV | わずかな入力; 満載; 20 の MHz の帯域幅。 | ||
騒音(ピーク間の) | 70 | mV | |||
最大出力の帽子 | 4000 | μF |
1.4 動的応答の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
出力電流で変えて下さい | 150 | mV | 50% から最高 75% への 50% Iout; (di/dt=0.1A/μs)。 | ||
180 | mV | 50% から最高 75% への 50% Iout; (di/dt=0.5A/μs)。 | |||
動的回復時間 | 200 | µS | |||
出力上昇時間 | 50 | 氏 | 90% への vout の上昇への vin から始まって | ||
回転オーバーシュート | 5 | % |
1.5 機能特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
切換えの頻度 | 230 | 250 | 280 | KHz | |
出力電圧トリム | 10 | Vout %の | トリム | ||
5 | トリム | ||||
電圧を可能にして下さい | 1 | mA | |||
(オン/オフ)制御を可能にして下さい 肯定的な論理 |
2.5 | 10 | Vdc | 高いオン制御、論理または浮遊 | |
0 | 1.5 | Vdc | 以外制御の論理 | ||
積み過ぎの保護 | 110 | 120 | % | 現在のモード、Pulsecurrent (100% の raredload) | |
短絡の保護 | mΩ | 回復以来のしゃっくりモード、 | |||
過熱保護 | 105 | ℃ | タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度 | ||
90 | ℃ | 回復点 |
1.6 分離の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
分離の電圧 | 1500 | Vdc | 出力への入力 | ||
Vdc | 基盤に | ||||
Vdc | 基盤に | ||||
分離の抵抗 | 100 | MΩ | それをテストする 500VDC atmosphericpressure および R.H.が 90% である時 | ||
分離キャパシタンス | 1000 | pF |
2. 一般特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
重量 | 10 | Oz (g) | |||
MTBF (計算される) | 1 | MHrs | TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta |
3. 環境の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
実用温度 | -40 | 100 | ℃ | 基礎 PCB の温度 | |
保管温度 | -55 | 115 | ℃ | 周囲温度 | |
温度係数 | ±0.02 | %/℃ | |||
湿気 | 20 | 95 | %R.H. |
4. 標準の承諾
変数 | ノート |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
5. 典型的な波およびカーブ
図 1: 25°C.の最低、体言および maximuminput の電圧のためのわずかな出力電圧 vs.load 流れの効率。
図 2: わずかな出力電圧 and60% 評価される力の効率対 25°C.の包囲された airtemperatures のための気流率。
図 3: ピン 1 から pin3 (nominalinput の電圧)に流れる空気との 0 LFM through400 LFM の気流率のための最高の出力電力軽減のカーブ vs.ambient の気温。
図 4: わずかな inputvoltage および定格負荷の流れ(20 mV/div)の出力電圧さざ波。 Loadcapacitance: 0.1μF 陶磁器のコンデンサーおよび 10μFtantalum コンデンサー。 帯域幅: 20 の MHz。
図 5: 周囲温度は 25 ℃、carriedby 負荷負荷(力 13W)、赤外線画像の地図です。
図 6: 満載のトランジェント回転(resistiveload) (100 ms/div)。前応用入力電圧。Ch1: Vout (2V/div); Ch2: オン/オフ入力(5V/div)
図 7: 満載の操業停止の落下時間(400ms/div)。Ch1: Vout (2V/div); Ch2: オン/オフ入力(5V/div)
図 8: ステップ変更の inload の流れ((最高) Iout のへの出力電圧応答 50%-75%-50%; dI/dt =0.1A/μs)。 負荷帽子: 10μF、100 つの mΩ ESR の tantalumcapacitor および 1μF 陶磁器のコンデンサー。 Ch1: Vout (200mV/div)
図 9: ステップ変更の inload の流れ((最高) Iout のへの出力電圧応答 50%-75%-50%: dI/dt =0.5A/μs)。 負荷帽子: 10μF、100mΩ ESR の tantalumcapacitor および 1μF 陶磁器の帽子。 Ch1: Vout (200mV/div)
6. 物理的な情報
6.1 機械輪郭
注:
1. 他のピンはすべて 0.6mm dia です
2. Pin4 および Pin6 は並列接続です。 ユーザーはどちらかの 2 つのピン orboth を接続しなさいかどうか機能 Vout を達成できます(+)。
3. 許容: x.xx±0.02。 (x.x±0.5mm) .x.xxx±0.010。 (x.xx±0.25mm)
6.2 Pin の指定
Pin いいえ。 | 名前 | 機能 |
1 | Vin (-) | 否定的な入力電圧 |
2 | 可能にして下さい | 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。 |
3 | Vin (+) | 肯定的な入力電圧 |
4 | Vout (+) | 肯定的な出力電圧 |
5 | Vout (-) | 否定的な出力電圧 |
6 | Vout (+) | 肯定的な出力電圧 |
7 | トリム | 出力電圧トリム |
