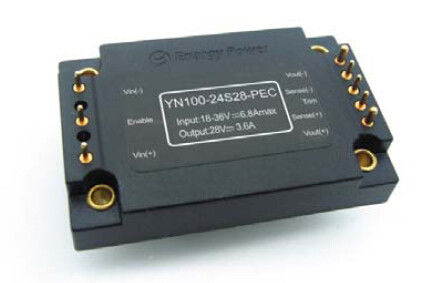

DC-DC のコンバーター 100W の出力 28V YN100-24S28-PEC
主要特点
出力電力: 100W
広い入力範囲: 18-36Vdc
高い変換効率: 93% まで
±1% へのライン規則
±1% への負荷規則
分離の電圧: 1500V
(オン/オフ)制御を可能にして下さい
過電流保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用高度力
提供するために処理、制御および実装技術
性能、柔軟性、信頼性および費用有効性
成長した力の部品の。 高周波活動的なクランプ
切換えは低雑音を高い発電密度に与えます
高性能。
1. 電気特徴
1.1 絶対最高評価
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧 | 45 | Vdc | 連続的、操作停止 | ||
40 | Vdc | 連続的、作動します | |||
45 | Vdc | 作動の一時的な保護、<100ms> | |||
分離の電圧 | 2000 年 | Vdc | 出力への入力 | ||
実用温度 | -40 | 100 | ℃ | PCB の温度 | |
保管温度 | -55 | 105 | ℃ | ||
- Vin の電圧を可能にして下さい | -0.5 | 10 | Vdc |
1.2 特徴を入れて下さい
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧範囲 | 18 | 24 | 36 | Vdc | |
不足電圧閉鎖 | 17.5 | 17.9 | Vdc | 回復点 | |
15.5 | 16.5 | Vdc | ポイントを保護して下さい | ||
最高の入力電流 | 6.7 | A | Vin 分、満載出力 | ||
効率 | 92 | % | 評価される入力; 定格負荷 | ||
スタンバイ消滅 | 5 | 13 | W | 負荷無し |
1.3 出力特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
セット・ポイント出力電圧 | 27.72 | 28.00 | 28.28 | Vdc | 評価される入力電圧、負荷無し |
出力電圧範囲 | 27.50 | 28.00 | 28.50 | Vdc | |
出力電流の範囲 | 0 | 3.57 | A | ||
ライン規則 | ±0.5 | ±1.0 | % | ||
負荷規則 | ±0.09 | ±1.0 | % | ||
現在の限界 | 3.75 | 4.28 | 4.64 | A | 定格出力の電圧の 95% |
短絡の流れ | 3.57 | 3.57 | 4.28 | A | |
RMS | 200 | mV | わずかな入力; 満載; 20MHz の帯域幅 | ||
ピーク間 | 280 | mV | |||
からの容量性負荷 機械 |
2200 | μF |
1.4 動的応答の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
出力電流で変えて下さい | 700 | mV | 50% から最高 75% への 50% Iout; (di/dt= 0.1A/µs) | ||
720 | mV | 50% から最高 75% への 50% Iout; (di/dt= 2.5A/µs) | |||
動的回復時間 | 300 | μS | |||
出力上昇時間 | 15 | 氏 | 90% への vout の上昇への vin から始まって | ||
回転オーバーシュート | 5 | 氏 |
1.5 機能特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
切換えの頻度 | 187 | 230 | 255 | KHz | |
出力トリム | 8 | Vout %の | tTrim | ||
8 | トリム | ||||
流れを可能にして下さい | 0.5 | mA | |||
可能にして下さい(オン/オフ) | 3.5 | 10 | Vdc | 高いオン制御、論理または浮遊 | |
-0.5 | 0.5 | Vdc | 以外制御の低い論理 | ||
積み過ぎの保護 | 105 | 120 | 130 | % | 現在のモードは、流れ(100% rared 負荷)脈打ちます |
短絡の保護 | 65 | mΩ | 回復以来のしゃっくりモード、 | ||
過剰温度の保護 | 105 | ℃ | PCB の温度の点から見てポイントを、保護して下さい | ||
90 | ℃ | 回復点 |
1.6 分離の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
分離の電圧 | 1500 | Vdc | 出力への入力 | ||
1500 | Vdc | 基盤への入力 | |||
500 | Vdc | 基盤への出力 | |||
分離の抵抗 | 10 | MΩ | それをテストする 500Vdc 大気圧および R.H.が 90% である時 | ||
分離キャパシタンス | 1000 | pF |
2. 一般特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
重量 | 2.5(72) | Oz (g) | |||
MTBF (計算される) | 1 | MHrs |
TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta |
3. 環境の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
実用温度 | -40 | 100 | ℃ | 基礎 PCB の温度 | |
保管温度 | -55 | 105 | ℃ | 包囲された | |
温度係数 | ±0.02 | %/℃ | |||
湿気 | 20 | 95 | %R.H. |
4. 標準の承諾
変数 | ノート |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
5. 典型的な波およびカーブ
図 1: わずかな出力電圧の効率対。
最低、体言および最高のための負荷流れ
25°C.の入力電圧。
図 2: わずかな出力電圧および 60% の効率
評価される力対周囲の空気の温度のための気流率の
25°C、40°C および 55°C (わずかな入力電圧)。
図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
1 をピンで止めるためにピン 3 から流れる空気との 400 LFM (わずかな入力
電圧)。
図 4: わずかな入力の出力電圧さざ波
電圧および定格負荷の流れ(20 mV/div)。 負荷
キャパシタンス: 0.1μF 陶磁器のコンデンサーおよび 10μF タンタル
コンデンサー。 帯域幅: 20 の MHz。
図 5: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ(100W)
200 LFM。 空気はコンバーターを渡ってから流れています
1 をピンで止めるピン 3 (わずかな入力電圧)。
図 6: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ(100W)
200 LFM。 空気はコンバーターを渡ってから流れています
出力(わずかな入力電圧)への入力。
図 7: 満載のトランジェント回転(抵抗負荷)
(100ms/div)。前応用入力電圧。
Ch1: オン/オフ入力(1V/div; Ch2: Vout (20V/div)
図 8: 満載の操業停止の落下時間(40 ms/div)。
Ch1: オン/オフ入力(1V/div; Ch2: Vout (20V/div)
図 9: ステップ変更への出力電圧応答
負荷流れ((最高) Iout の 50%-75%-50%; dI/dt =
0.1A/μs)。 負荷帽子: 10μF の 100 つの mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 Ch1: Vout
(1V/div)
図 10: 負荷のステップ変更への出力電圧応答
流れ((最高) Iout の 50%-75%-50%: dI/dt = 2.5A/μs)。 負荷
帽子: 陶磁器 10μF、100 MW ESR のタンタル コンデンサーおよび 0.1μF
帽子。 Ch1: Vout (1V/div)
6. 物理的な情報
6.1 機械輪郭
注:
1. ピン 6、10 は 2.16mm dia.が付いている 1.52mm dia.です。
2. 他は 1.65mm dia.が付いている 1.02mm dia.をピンで止めます。
3. 許容: x.x ±0.5mm.x.xx ±0.25mm
6.2 Pin の指定
Pin いいえ。 | 名前 | 機能 |
1 | Vin (+) | 肯定的な入力電圧 |
2 | NU | NU |
3 | 可能にして下さい | 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。 |
4 | NU | NU |
5 | Vin (-) | 否定的な入力電圧 |
6 | Vout (-) | 否定的な出力電圧 |
7 | 感覚(-) | 否定的な遠隔感覚。 感覚は Vout に(-) (-)接続されるまたは残開くかもしれません。 |
8 | トリム | 出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
9 | 感じて下さい(+) | 肯定的な遠隔感覚。 感覚は Vout に(+) (+)接続されるまたは残開くかもしれません。 |
10 | Vout (+) | 肯定的な出力電圧 |
