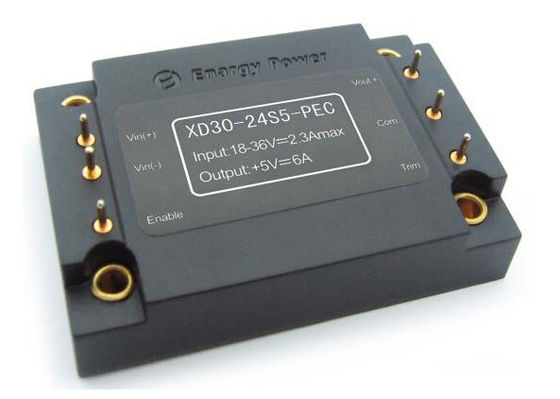

30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc

30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc

  • 30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc
30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc
商品の詳細:
起源の場所: 中国
ブランド名: Enargy
モデル番号: XD30-24S5-PEC
お支払配送条件:
最小注文数量: 1pcs
価格: Negotiation
受渡し時間: 1-8 週
支払条件: 交渉
供給の能力: 1000pcs/week
連絡先
詳細製品概要
ハイライト:

隔離された Dc Dc のコンバーター

,

高い発電 dc dc のコンバーター

DC-DC のコンバーター 30W の出力 5V XD30-24S5-PEC



特徴:

広い入力範囲: 18-36 V

出力電力: 30W

高い変換効率: 91%

ライン規則への: ±1%

負荷規則への: ±1%

入力不足電圧閉鎖

出力電圧トリム -8~+ 10% の Vout

出力過電流保護

しゃっくりモード短絡の保護

出力過電圧の保護

(オン/オフ)制御を可能にして下さい

分離の電圧: 1500Vdc

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高い

頻度活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。



1. 電気特徴

1.1Absolute 最高評価

変数 Typ 最高 単位 ノート
入力電圧     40 Vdc 連続的、操作停止
    36 Vdc 連続的、作動します
    40 Vdc インパルス電圧、<100ms>
分離の電圧     2000 年 Vdc 出力への入力
実用温度 -40   100 PCB の温度の点から見て
保管温度 -55   105
- Vin の電圧を可能にして下さい -2   10 Vdc



1.2Input 特徴

変数 Typ 最高 単位 ノート
入力電圧範囲 18 24 36 Vdc
入力不足電圧閉鎖 17.0 17.5 17.9 Vdc 回復点
16.0 16.5 17.0 Vdc ポイントを保護して下さい
最高の入力電流     2.3 A Vin 分、満載出力
効率   90   % 評価される入力; 定格負荷
スタンバイ消滅   2 4 W 負荷無し



1.3Output 特徴

変数 Typ 最高 単位 ノート
セット・ポイント出力電圧 4.95 5.00 5.05 Vdc 評価される入力電圧、負荷無し
出力電圧範囲 4.90 5.00 5.10 Vdc
出力電流の範囲 0   6 A
電圧調整   ±0.2 ±1 %
負荷規則   ±0.2 ±1 %
現在の限界   8.4   A 定格出力の電圧の 90%
短絡の流れ   10 20 A
RMS   15   mV

わずかな入力; 満載;

20MHz の帯域幅

ピーク間   75   mV
機械からの容量性負荷 100   4000 μF



1.4Dynamic 応答特性

変数 Typ 最高 単位 ノート
出力電流で変えて下さい   250   mV

最高 change50%~75%~50% Iout di/dt= に荷を積んで下さい

0.1A/μS

  250   mV

最高 change50%~75%~50% Iout di/dt= に荷を積んで下さい

2.5A/μS

動的回復時間     320 私達
回転時間   5   90% への vout の上昇への vin から始まって
回転オーバーシュート     5 %



1.5 機能特性

変数 Typ 最高 単位 ノート
切換えの頻度 180 200 230 KHz
出力電圧トリム     10 Vout %の トリム
    8 トリム
流れを可能にして下さい     1 mA
可能にして下さい(オン/オフ) 1   15 Vdc 高いオン制御、論理または浮遊
-0.5   0.3 Vdc 以外制御の低い論理
過電圧の保護 110   130 % 負荷無し
積み過ぎの保護 110     % 現在のモードは、流れ(100% の定格負荷)脈打ちます
短絡の保護     65 回復以来のしゃっくりモード、



1.6 分離の特徴

変数 Typ 最高 単位 ノート
分離の電圧 1500     Vdc 出力への入力
1500     Vdc 基盤に
500     Vdc 基盤に
分離の抵抗 10

それをテストする 500VDC 大気場合の

圧力および R.H.は 90% です。

分離キャパシタンス   1000   pF



2. 一般特性

変数 Typ 最高 単位 ノート
重量   50   g
MTBF (計算される) 1     MHrs

TR-NWT-000332; 80% の負荷、300LFM、

40℃ Ta



3. 環境の特徴

変数 Typ 最高 単位 ノート
実用温度 -40   100 延長の、基礎 PCB の温度
保管温度 -55   105 包囲された
温度係数     ±0.02 %/℃
湿気 20   95 %R.H.





4.Standards 承諾

変数 ノート
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2



5. 仕事の波



30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 030W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 1

図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力のための流れ
25°C.の電圧。

図 2: わずかな出力電圧および 60% の効率
評価される力対周囲の空気のための気流率
25°C.の温度。



30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 230W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 3

図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
3 をピンで止めるためにピン 1 から流れる空気との 400 LFM によって
(わずかな入力電圧)。

図 4: わずかな入力電圧の出力電圧さざ波
そして定格負荷の流れ(20 mV/div)。 負荷キャパシタンス:
0.1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。
帯域幅: 20 の MHz。



30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 430W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 5



図 5: 満載のコンバーターの熱プロット
200 の率で流れる 25°C 空気が付いている流れ(30W)
LFM. 空気はピン 1 からコンバーターを渡ってに流れています
ピン 3 (わずかな入力電圧)。

図 6: 満載のコンバーターの熱プロット
200 の率で流れる 25°C 空気が付いている流れ(30W)
LFM. 空気は入力からコンバーターを渡って流れています
出力するため(わずかな入力電圧)。



30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 630W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 7

図 7: 満載のトランジェント回転(抵抗負荷)
(10 ms/div)。前応用入力電圧。
Ch1: Vout (5V/div)
Ch2: オン/オフ入力(1V/div)

図 8: 満載の操業停止の落下時間(10 ms/div)。
Ch1: Vout (5V/div)
Ch2: オン/オフ入力(1V/div)



30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 830W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 9

図 9: ステップ変更への出力電圧応答
負荷流れ((最高) Iout の 50%-75%-50%; dI/dt =
0.1A/μs)。 負荷帽子: 10μF の 100 つの mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 Ch1: Vout
(200mV/div)

図 10: 負荷のステップ変更への出力電圧応答
流れ((最高) Iout の 50%-75%-50%: dI/dt = 2.5A/μs)。
負荷帽子: 10μF の 30 の mΩ ESR のタンタル コンデンサー
0.1μF 陶磁器の帽子。 Ch1: Vout (200mV/div)



6. 物理的な情報
6.1Mechanical 輪郭



30W DC-DC のコンバーター モジュール、dc コンバーター XD30-24S5-PEC への 24 ボルトから 5 ボルト dc 10

注:
1。 すべてのピンは(1.02mm) dia.です。
2.許容: x.x ±0.5mm、x.xx ±0.25mm



6.2 Pin の指定

Pin いいえ。 名前 機能
1 可能にして下さい 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。
2 Vin (-) 否定的な入力電圧
3 Vin (+) 肯定的な入力電圧
4 Vout (+) 肯定的な出力電圧
5 Com 地面
6 Vout (-) 否定的な出力電圧
