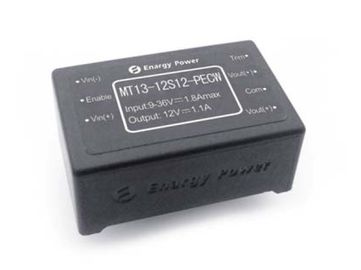

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました
EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました

大画像 :  EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました

商品の詳細:
起源の場所: 中国
ブランド名: Enargy
モデル番号: MT13-12S12-PECW
お支払配送条件:
最小注文数量: 1pcs
価格: Negotiation
受渡し時間: 1-8 週
支払条件: 交渉
供給の能力: 1000pcs/week
詳細製品概要
ハイライト:

隔離された Dc Dc のコンバーター

,

dc dc コンバーター モジュール

DC-DC のコンバーター 13W の出力 12V MT13-12S12-PECW

主要特点

出力電力: 13W

広い入力範囲: 9-36Vdc

高い変換効率: 87% まで

±0.5% へのライン規則

±1.0% への負荷規則

固定動作周波数

分離の電圧: 1500V

(オン/オフ)制御を可能にして下さい

過電圧の保護を出力して下さい

積み過ぎの保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

出力電圧トリム -5~+ 10% の Vout

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用は providethe の性能、柔軟性、信頼性および費用の effectivenessof に powerprocessing、制御および実装技術を成長した力の部品進めました。 高周波活動的な Clampswitching は低雑音の andhigh の効率を高い発電密度に与えます。

製品紹介

MT シリーズは企業の標準外煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 必要な PCB 変圧器/誘導器はこのシリーズですべてのモデルのために使用されます。 この新しいデザイン・テクニックはスパイクを転換することを減る磁気カップリングを性能の一貫性非常に改良し。 それはまた完全に生産ラインから手風の磁気組立工程を除去することによって工程を流線形にします

部分の番号付け— MT13-12S12-PECW

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 0

1. 電気特徴

電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。 Ta=25oC のすべてのデータ テストは特別な定義を除外します。

1.1 絶対最高評価

変数 Typ 最高 単位 ノート
入力電圧 45 Vdc 連続的、操作停止
36 Vdc 連続的、作動します
45 Vdc 作動の一時的な保護、<100ms>
分離の電圧 2000 年 Vdc 出力への入力
実用温度 -55 100
保管温度 -65 125
Vin-の電圧に可能にして下さい -0.5 10 Vdc

1.2 特徴を入れて下さい

変数 Typ 最高 単位 ノート
入力電圧範囲 9 24 36 Vdc 連続的
不足電圧閉鎖 8.6 8.8 Vdc 回転境界
8.1 8.3 Vdc 回転境界
最高の入力電流 1.8 A 満載; 9Vdc 入力
効率 87 % 満載、入力電圧を軽減します。図 1-4
消滅 0.4 W 負荷無し
不具の入力電流 5 mA ピン低速を可能にして下さい

外的な入力を推薦して下さい

キャパシタンス

100 μF 典型的な ESR 0.1-0.2Ω

1.3 出力特性

変数 Typ 最高 単位 ノート
セット・ポイント出力電圧 11.85 12.00 12.15 Vdc わずかな入力; 負荷無し; 25℃
出力電圧範囲 11.75 12.00 12.25 Vdc
出力電流の範囲 0.01 1.1 A 上昇温暖気流の軽減に応じて。 図 5-7
ライン規則 ±0.02 ±0.50 % 高圧線への低いライン; 満載
負荷規則 ±0.02 ±1.00 % 満載への負荷無し; わずかな入力
温度規則 ±0.002 ±0.02 %/°C 実用温度範囲に
現在の限界 1.15 1.4 1.7 A 体言の出力電圧 95%
短絡の流れ 1 3 A 出力電圧 <250 mV="">
さざ波(RMS) 25 mV わずかな入力; 満載; 20 MHzbandwidth。 図 8
騒音(ピーク間の) 80 mV
最大出力の帽子 3000 μF わずかな入力; 満載

外面を推薦して下さい

出力キャパシタンス

100 μF

1.4 動的応答の特徴

変数 Typ 最高 単位 ノート

出力電流で変えて下さい

(di/dt= 0.1A/μs)

100 mV 50% から最高 75% への 50% Iout。 図 11

出力電流で変えて下さい

(di/dt= 0.5A/μs)

100 mV 50% から最高 75% への 50% Iout。 図 12
演算時間 200 µS 中 1% Vout の nom に。
回転時間 2 満載; Vout=90% の nom。 図 9
操業停止の落下時間 1 満載; Vout=10% の nom。 図 10
出力電圧オーバーシュート 2 %

1.5 機能特性

変数 Typ 最高 単位 ノート
切換えの頻度 180 200 250 KHz 正規の段階および分離の段階
トリム(Pin7) 見て下さい部 7.2 の電圧トリム(Pin7)を
電圧トリムを出力して下さい 10 % トリム、Vout へのトリム Pin (-)
5 % トリム、Vout へのトリム Pin (+)
可能にして下さい(オン/オフ)制御(Pin2)を 部 7.1 を見て下さい

電圧を可能にして下さい

ソース電流を可能にして下さい

5 10 Vdc ピン浮遊を可能にして下さい
0.5 mA

(オン/オフ)制御を可能にして下さい

肯定的な論理

2.5 10 Vdc 高い制御、論理または浮遊
0 1.5 Vdc 制御を離れて、低い論理

出力過電圧

保護

120 % 最少負荷、電圧限界の境界
積み過ぎの保護 105 130 150 % 現在モード、脈拍の CurrentLimit の境界による脈拍、(%Rated の負荷)
短絡の保護 65 mΩ 回復以来のしゃっくりモード、
過熱保護 105 タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度
15 ヒステリシス

1.6 分離の特徴

変数 Typ 最高 単位 ノート
分離の電圧 1500 Vdc 出力への入力
1500 Vdc 基盤への入力
500 Vdc 基盤への出力
分離の抵抗 10 MΩ それをテストする 500Vdc atmosphericpressure および R.H.が 90% である時
分離キャパシタンス 1000 pF

2. 一般特性

変数 Typ 最高 単位 ノート
重量 0.7(20) Oz (g) 内部に閉じ込められる
MTBF (計算される) 1 MHrs TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta

3. 環境の特徴

変数 Typ 最高 単位 ノート
実用温度 -55 +100 延長、支承板の温度
保管温度 -55 +125 包囲された
温度係数 ±0.02 %/℃
湿気 20 95 %R.H. 不凝縮相対湿度

4. 標準の承諾

変数 ノート
UL/cUL60950
EN60950
GB4943
針の炎テスト(IEC 695-2-2) 全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0
IEC 61000-4-2

5. 資格の指定

変数 ノート
振動 10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり
機械衝撃 x の 100g 分、2 つの低下および y軸、z 軸の 1 つの低下
風邪(作動中) IEC60068-2-1 広告
湿気がある熱 IEC60068-2-67 Cy
温度の循環 -40°C への 100°C の傾斜路 15°C/min.、500 の周期
電源温度循環 Vin = 最高への分、満載、100 つの周期
設計 Marginality Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます
生命テスト 95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました
Solderability IEC60068-2-20

6. 典型的な波およびカーブ

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 1EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 2

図 1: わずかな出力電圧の効率対最低、体言および最高の入力 voltageat 25°C.のための loadcurrent。

図 2: わずかな出力電圧そして 60%rated 力の効率対周囲の空気の温度 of25°C、40°C および 55°C (わずかな入力電圧)のための気流率。

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 3EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 4

図 3: 25°C.の最低、体言および最高の inputvoltage のためのわずかな出力電圧 vs.load 流れの電力損失。

図 4: わずかな出力電圧 and60% 評価される力の電力損失対 25°C、40°C および 55°C (わずかな inputvoltage)の包囲された airtemperatures のための気流率。

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 5EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 6

図 5: 1 をピンで止めるためにピン 3 から流れる空気との 0 LFM through400 LFM の気流率のための最高の出力電力軽減のカーブ vs.ambient の気温(わずかな inputvoltage)。

図 6: 最大出力の入力から出力(nominalinput の電圧)に流れる空気との 0 LFM through400 LFM の気流率のためのパワー軽減のカーブ vs.ambient の気温。

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 7EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 8

図 7: 流れることの 25°C の満載の流れ(13W)のコンバーターの熱プロット。

図 8: わずかな入力電圧andrated負荷流れ(100mV/div)の出力電圧さざ波。 負荷キャパシタンス: 1μFceramicコンデンサーおよび10μFタンタルコンデンサー。 帯域幅: 20 のMHz。

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 9EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 10

図 9: 満載のトランジェント回転(抵抗負荷) (100ms/div)。前応用入力電圧。CH 1: Vout (5V/div)。 CH 2: オン/オフ入力(5V/div)。

図 10: 満載の操業停止の落下時間(2 ms/div)。CH 1: Vout (5V/div)。CH 2: オン/オフ入力(5V/div)。

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 11EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 12

図 11: loadcurrent のステップ変更への出力電圧応答((最高) Iout の 50%-75%-50%; dI/dt = 0.1A/μs)。 Loadcap: 10μF、100 つの mΩ ESR のタンタル コンデンサーおよび 1μFceramic コンデンサー。 CH 1: Vout (100mV/div)。

図 12: loadcurrent のステップ変更への出力電圧応答((最高) Iout の 50%-75%-50%: dI/dt = 0.5A/μs)。 Loadcap: 220μF、30 の mΩ ESR のタンタル コンデンサーおよび 1μFceramic 帽子。 CH 1: Vout (100mV/div)。

7. 物理的な情報

7.1 機械輪郭

EN60950 の GB4943 DC-DC のコンバーター 13W は 12 ボルト MT13-12S12-PECW を出力しました 13

注:

1. すべてのピンは肩なしに 0.024" (0.6mm) dia.です。

2. Pin4 および Pin6 は並列接続です。 ユーザーはどちらかの 2 つのピン orboth を接続しなさいかどうか機能 Vout を達成できます(+)。

3. 許容: x.xx ±0.02。 (x.x ±0.5mm)、x.xxx ±0.010。 (x.xx ±0.25mm)

7.2 Pin の指定

Pin いいえ。 名前 機能
1 Vin (-) 否定的な入力電圧
2 可能にして下さい 内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。
3 Vin (+) 肯定的な入力電圧
4 Vout (+) 肯定的な出力電圧
5 Vout (-) 否定的な出力電圧
6 Vout (+) 肯定的な出力電圧
7 トリム 出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。
