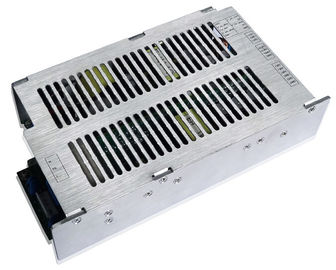

500W AC-DC の電源は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました

500W AC-DC の電源は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました

  • 500W AC-DC の電源は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました
500W AC-DC の電源は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました
商品の詳細:
起源の場所: 中国
ブランド名: Enargy
モデル番号: SC500-220Q30
お支払配送条件:
最小注文数量: 1pcs
価格: Negotiation
受渡し時間: 1-8 週
支払条件: 交渉
供給の能力: 15000Pcs/week
連絡先
詳細製品概要
ハイライト:

12V AC/DC の電源

AC-DC の電源 500W は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました

主要特点

入力範囲: 165~270Vac

四倍の出力: 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A

高性能: 87%

ライン規則: ≤±2%

負荷規則: ≤±2%

短絡の保護

現在の保護上の出力

電圧保護上の出力

電圧保護上の入力

電圧閉鎖の下の入力

温度の保護に

迎合的な RoHS

自然冷却して下さい

プロダクト概観

この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。

電気特徴

入力特徴

変数

Typ

最高

単位

ノート

評価される入力電圧

220

Vac

AC 入力電圧範囲

165

270

Vac

AC 入力周波数範囲

47

63

Hz

最高。 入力電流

3.5

A

満載最少入力電圧

入力侵入の流れ

40

A

最高。 入力電圧、25℃、最初開始

効率

85

87

%

評価される入力電圧、定格負荷

出力特性

変数

Typ

最高

単位

ノート

出力電圧範囲

30V

24

30

31

Vdc

5.8V

5.6

5.8

6

Vdc

24V

23

24

25

Vdc

オン/オフを可能にして下さい

12V

11

12

13

Vdc

オン/オフを可能にして下さい

出力電流の範囲

30V

0

9

12

A

5.8V

0

6

9

A

24V

0

2

2.5

A

12V

0

2

2.5

ライン規則

±2

%

負荷規則

±2

%

温度規則

±0.02

%/°C

実用温度範囲に

さざ波及び騒音

30V

400

mV

満載評価される入力 20 の MHz の帯域幅

5.8V

116

mV

24V

280

mV

12V

240

mV

上昇時間回転

500

満載、10%~90% Vout

遅れ時間回転

4

s

満載 220Vac

出力電圧オーバーシュート

±5

%

保護特徴

変数

Typ

最高

単位

ノート

電圧の下の入力は締まります

電圧境界回転

155

165

Vac

回転電圧境界

135

145

Vac

電圧保護上の入力

電圧を保護して下さい

285

305

Vac

回復電圧

275

295

Vac

電圧保護上の出力

30V

32

35

Vdc

しゃっくり

5.8V

7.5

Vdc

しゃっくり

短絡の保護

10

しゃっくり

過熱保護

自動回復

入力電圧探知器

0.5-3.1Vdc 線形変更への 150-290Vac 改宗者

ロード状態:

30V/9.5A、5.8V/6A、12V/2A、24V/2A

入力電流の探知器

0.5-3.1Vdc 線形変更への 0-3A 改宗者

一般特性

変数

Typ

最高

単位

ノート

MTBF

100

KHrs

満載評価される入力 25℃

重量

1500

g

環境の特徴

変数

Typ

最高

単位

ノート

実用温度

-40

+75

保管温度

-40

+85

相対湿度

10

90

%

貯蔵の湿気

10

95

%

高度

4000

m

大気圧

70

106

KPa

安全特徴

変数

Typ

最高

単位

ノート

分離の電圧

出力への入力

1500

Vac

5mA/1min、アーク無しおよび故障

地面への入力

1500

Vac

地面への出力

500

Vdc

5mA/1min、アーク無しおよび故障

分離の抵抗

出力への入力

10

500Vdc/1min の標準大気圧、90% の湿気

漏出流れ

地面への入力

3.5

mA

264Vac、通常状態

EMC の特徴

項目

標準

条件

ノート

セリウム

EN301489-1-8.4

クラス B

システム試験に合格して下さい

EN301489-1-8.4

クラス B

システム試験に合格して下さい

調和的

EN301489-1-8.5

電圧変動および明滅

EN301489-1-8.6

サージ

EN61000-4-5

差動モード ±2KV、共通 mode±4KV

規準 B

すくい

EN61000-4-11

EN55024

0%Ut、10ms への電圧すくい

規準 B の段階 0、90、180 および 270 のテスト

40%Ut、20ms への電圧すくい

70%Ut、50ms への電圧すくい

注:

規準 A: テストの最中および後の正常な性能。

規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。

規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。

規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品(ヒューズ)は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。

環境の資格

変数

ノート

振動

周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis

機械衝撃

半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction

温度の循環

-40°C への 55°C の傾斜路 1°C/min.、6 つの周期

電源温度循環

Vin = 最高への分、満載、100 つの周期

機械輪郭

Length×width×heigth: 210×115.5×52 (mm)、8.27×4.55×2.05 ()、

500W AC-DC の電源は 30V/12A、5.8V/9A、24V/2.5A、12V/2.5A SC500-220Q30 を出力しました 0

コネクターの designAations

CN9 モデル: H101-5/3.96

Pin#

名前

1

L

2

NC

3

PE

4

NC

5

N


J2 モデル: H101-5/3.96

Pin#

名前

1

+30V

2

+30V

3

+30V

4

GND

5

GND

6

GND

CON1 モデル: H101-4/3.96

Pin#

名前

1

+5.8V

2

+5.8V

3

GND

4

GND

J3 モデル: H101-3/3.96

Pin#

名前

1

+12V

2

GND

3

+24V

J1

Pin#

名前

ノート

1

GND

GND

2

P_30V_CON

30V トリム

3

P_AC_CON

入力電圧は検出します

4

ID0

GND に接続して下さい

5

Cur_Mon

入力電流は検出します

6

P_12V_CON

12V は可能になります

7

P_24V_CON

24V は可能になります

8

ID1

GND に接続して下さい

9

GND

GND

10

GND

GND
