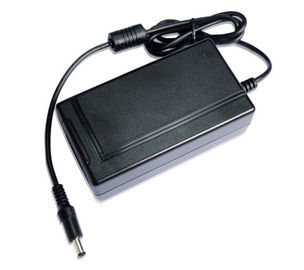

IP22 医学力のアダプター、セリウム ROHS の承認の AC-DC 力のアダプター

1. 概要 このアダプターは 90-264Vac、単流出力 24Vdc/2.5A、およびピーク電流 6A で及ぶ入力パワーの医学的用途のためです。 それは過電流保護、短絡の保護、過電圧の保護および過熱保護を提供します。

2. プロダクトの主要特点

モデル	入力電圧範囲	定格出力の電圧	出力電流の範囲	さざ波（ピーク） （定格負荷、帯域幅の限定 20MHz）
MDA60-220S24	90-264Vac	24Vdc	0-2.5A	≤150mV

3. 採用の標準および指導

1. 電気および電子プロダクト–パート２のための GB/T 2423.1-2008 の環境テスト: 方法/テスト A をテストして下さい: 低温
2. 電気および電子工学プロダクト–パート２のための GB/T 2423.2-2008 の環境テスト: 方法/テスト B をテストして下さい: 高温
3. GB/T 2423.3-2006 の電気および電子プロダクトの基本的な環境の試験手順 -- テスト カリフォルニア: 定常湿気がある熱
4. GB/T 2423.4-2008 の電気および電子プロダクトの基本的な環境の試験手順 -- テスト Db: 循環的な湿気がある熱
5. 電気および電子プロダクト–パート２のための GB/T 2423.5-2008 の環境テスト: 方法/テスト Ea および指導をテストして下さい: 衝撃
6. 電気および電子プロダクト–パート２のための GB/T 2423.6-1995 の環境テスト: 方法/テスト Ea および指導をテストして下さい: 衝突
7. 電気および電子プロダクト–パート２のための GB/T 2423.8-2008 の環境テスト: 方法/テスト エドをテストして下さい: 落下を解放して下さい
8. 電気および電子プロダクト–パート２のための GB/T 2423.10-2008 の環境テスト: 方法/テスト Fc および指導をテストして下さい: 振動（正弦）
9. 切換えの電源の GB/T 14714.1-2008 のマイクロコンピューター システムそして装置の概要の指定
10. 低電圧の電気および電子機器の調和的な流れのための GB/T 17625.1-2012 の限界。
11. 電圧変動の GB/T 17625.2-2007 の電磁適合性低電圧の電源システムの下で評価される流れと装置によって 16A よりより少し作成される限界および明滅。
12. 免除テストの GB/T 17626.1-2006 の電磁適合性テストそして測定技術の概観。
13. GB/T 17626.11-2011 の電磁適合性-テストおよび測定技術-電圧すくい、短い中断および電圧変化の免除テスト
14. GB/T 17626.2-2006 の電磁適合性-テストおよび測定技術-静電放電の免除テスト
15. GB/T 17626.3-2006 の電磁適合性-テストおよび測定技術- RF の電磁場の免除テスト
16. GB/T 17626.4-2008 の電磁適合性は-テストおよび測定技術-電気速い一時的/免除テストを破烈させました
17. GB/T 17626.5-2008 の電磁適合性-テストおよび測定技術-サージ（影響）の免除テスト
18. GB/T 17626.6-2008 の電磁適合性-テストおよび測定技術–妨害への RF の誘導伝達のための免除テスト
19. GB/T 17626.8-2006 の電磁適合性-テストおよび測定技術-力の頻度磁界の免除テスト
20. GB/T 17626.9-2011 の電磁適合性-テストおよび測定技術-脈拍の磁界の免除テスト
21. 電子要素および部品の故障率の決定のための GB/T 1772-1979 テスト方法
22. QJ/T 1950-1990 の静的なオペレーティング システムの技術的要求事項
23. 電子部品の信頼性データの GB/T 6991-1986 の表示
24. MIL-HDBK-217F の電子機器の信頼性の予言
25. GJB/Z-299B の電子機器の信頼性の予言マニュアル
26. GB9706.1-2007 医学の電子機器の安全

4. 環境条件

連続いいえ。	項目	技術的な Indictor		単位	注目
1	働く温度	0 — +40		℃
2	温度を貯えること	-20 — +85		℃
3	相対湿度	働くこと	20-90	%RH
		貯えること	10-95
4	高度	≤3000		m
5	冷却方法	自然な冷却

5. 力の特徴

1. 入力特徴
連続いいえ。	項目		技術的要求事項	単位	注目
1.1	力のタイプ		部門のⅡ
1.2	評価される入力電圧		100-240	Vac
	入力電圧範囲		90-264
1.3	入力周波数範囲		47-63	Hz
1.4	評価される入力頻度		50/60	Hz
1.5	最高の入力電流		2	A	90VAC
1.6	入力侵入の流れ		≤60	A	最初のブーツの VIN=240Vac の入力 25℃/cold （容量は完全に解放されるべきです。 入力電圧のあらゆる位相角で測定して下さい。）
1.7	遅れ時間の力		≤2	S	満載 220VAC/
1.8	操業停止の時間		≥10	氏	満載 110VAC/
1.9	正価格販売パワー消費量		<2	W
2. 出力特徴
2.1	出力電圧範囲		24.00-24.60	Vdc	完全な入力電圧、満載の範囲
2.2	出力電流の範囲		0-2.50	A	完全な入力電圧範囲、入れられた 220VAC の出力電流は 1s の後で 6A から 2.5A に回復します。
2.3	全体的効率		≥85	%	評価される入力、定格負荷
2.4	出力さざ波および騒音		≤150	mVpk pk	正常な温度、オシロスコープの帯域幅 20MHz の並行して調査、10uF+104 容量
2.5	機械オーバーシュートの広さを転換して下さい		≤±5	%
2.6	動的応答	オーバーシュートの広さ	△V: ≤±5	%	25%-50%-25% か 50%-75%-50% 負荷変動、変動率 0.1A/uS
		時間の回復	△t: ≤400	µS
2.7	電圧調整の精密		≤±2	%
2.8	負荷規則の要因		≤±2	%
2.9	電圧調整の要因		≤±2	%
2.10	容量の負荷		≤2200	uF	評価される入力、負荷 CR モード
3. 記憶保護機構
3.1	過電流保護		6.5-8	A	しゃっくりモードは回復、自己-できます
3.2	短絡の保護		短絡解放、力がきちんと働くことができた後、無傷をショートさせて下さい		抵抗をショートさせて下さい <10m>
3.3	保護を過熱させて下さい		起こります		ロックされた、再起動する必要性
3.4	過電圧の保護		26-30	Vdc	ロックされた、再起動する必要性

6. 安全 Specs および EMC の特徴

連続いいえ。	項目		技術的要求事項	標準	注目
1	絶縁耐力	入出力	4000Vac/10mA/1min: 飛行アーク無し、故障無し
2	絶縁の抵抗	入出力	≥10MΩ/500Vdc/1min: 500V である 90% およびテストの電圧で相対湿度が標準大気圧で、整流器の主要な回路の AC 部分および DC の部分は地面の方にあり、DC の部分の絶縁の抵抗への AC 部分は 10M より低くないです
3	行なわれた放出 （セリウム）		クラス B	EN55011 FCC の事件要領書 20780 IEC60601-1-2
4	放射された放出 （に関して）		クラス B	EN55011 FCC の事件要領書 20780 IEC60601-1-2
5	調和的		クラス A	EN61000-3-2	B の規準
6	電圧変動および明滅		クラス A	EN61000-3-3	B の規準
7	サージ		差動モード ±1KV の共通モード ±2KV	EN61000-4-5	B の規準
8	電圧すくいおよび短い中断		0%Ut に落ちます、最後: 10ms、（B の規準）	EN61000-4-11 EN55024	それぞれ 0、90、180 そして 270 度でテストして下さい。
			40%Ut に落ちます、最後: 20ms、（B の規準）
			70%Ut に落ちます、最後: 50ms、（B の規準）
9	静的な保護	空気排出	±8KV	EN61000-4-2	B の規準
		接触の排出	±4KV	EN61000-4-2	B の規準
10	火保護評価		94-V0
11	水保護評価		IP22
12	RoHS の条件		RoHS に従います
13	質		≤350g

7. 技術特性および接続装置定義

1）。 サイズ

L×W×H= （115.5±0.5）の mm× （61±0.5）の mm× （40±0.5） mm

2）。 出現の条件

傷無し、ゆとりの分類

3）。 接続定義

入力ライン定義: CCC および UL の標準、2 ピン平らな電源コード、長さ 1.5M の銅線 2×0.75mm2 の抵抗電圧 300V に従います。

出力ライン定義: 長さ磁気リングが付いている 1.5m、#16 ライン、4 ピン出力、Hook&Loop、抵抗電圧 300V、抵抗の温度 80℃、ブランド Taiyue または等量。

4）出力は定義をピンで止めます

連続いいえ。	定義	注目
Pin1、Pin2	24Vdc によって出力される陽性
Pin3、Pin4	24VdcOutput 陰性

8. 信頼性の条件

MTBF≥250Khours; テスト条件: 25℃の評価される入力、満載の出力。

9. パッキング、交通機関および貯蔵

1.）パッキング

荷箱は製品名、型式番号、製造業者の名前、同一証明および質の検査証明書・および製造業の日付等を含んでいます。

2.）交通機関

車、船、平面の交通機関のために適した湿気防止の、太陽防止様式で運ばれ、心配と扱われ。

3.）貯蔵

使用中場合のプロダクトは 10% - 90% である 85℃および相対湿度への -20℃である保管温度の荷箱で貯えられるべきです。 倉庫は有害なガス、可燃性の、爆発性および腐食性の化学薬品を可能にしないし、強い機械振動、衝撃および強い磁界がありません。 荷箱は 20cm 地面と少なくとも 50cm の壁、熱源、窓および空気取り入れ口からの少なくとも置かれるべきです。 プロダクトはその後再試験をされる指定条件の下の 2 年および必要性のために貯えることができます。

4.）分類

Graph1: 英国のラベル Graph2: 中国語/英語
