Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | 中国 |
ブランド名: | Enargy |
モデル番号: | MD60-30S15 |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
受渡し時間: | 1-8 週 |
支払条件: | 交渉 |
供給の能力: | 15000Pcs/week |
ハイライト: | 医学等級の電源,dc のコンバーターへの AC |
---|

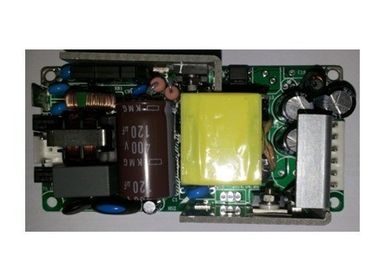

医学の電源 60W の出力 15V/4A MD60-30S15
主要特点
AC 入力範囲: 90~264Vac
三重の出力: 15V/4A
高性能: 85%
ライン規則: ≤±2%
負荷規則: ≤±2%
低い ripple&noise: ≤150mV
短絡の保護
現在の保護上の出力
電圧保護上の出力
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される入力電圧 |
100 |
|
240 |
Vac |
|
|
AC 入力電圧範囲 |
90 |
|
264 |
Vac |
||
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
最高。 入力電流 |
|
|
2 |
A |
満載最少入力電圧 |
|
入力侵入の流れ |
|
|
60 |
A |
電圧 230 Vac の入力、25℃、最初開始 |
|
効率 |
AC 入力 |
|
85 |
|
% |
評価される入力電圧、定格負荷 |
出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
出力電圧範囲 |
14.7 |
15 |
15.3 |
Vdc |
|
出力電流の範囲 |
0 |
|
4 |
A |
|
電圧調整 |
|
|
±2 |
% |
|
負荷規則 |
|
|
±2 |
% |
|
さざ波及び騒音 |
|
|
150 |
最高殊勲選手p |
満載評価される入力 20 の MHz の帯域幅 |
オン/オフ上昇時間 |
|
|
±5 |
% |
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
出力キャパシタンス |
|
2200 |
|
μF |
|
温度係数 |
|
±0.02 |
|
%/℃ |
|
延期します回して下さい |
|
3 |
|
S |
|
立上り時間を出力して下さい |
|
20 |
|
氏 |
|
保ちます時間に回して下さい |
|
10/20 |
|
氏 |
|
保護特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
現在の保護上の出力 |
4.5 |
|
6.5 |
A |
しゃっくり |
電圧保護上の出力 |
16.5 |
|
19.5 |
Vdc |
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
一般特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
MTBF |
100 |
|
|
KHrs |
満載評価される入力 25℃ |
重量 |
|
200 |
|
g |
|
環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
0 |
|
+55 |
℃ |
|
保管温度 |
-40 |
|
+85 |
℃ |
|
相対湿度 |
20 |
|
90 |
% |
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
高度 |
|
|
3000 |
m |
|
冷却方法 |
|
|
|
|
自然な冷却 |
大気圧 |
70 |
|
106 |
Kpa |
|
安全特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
出力への入力 |
4000 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
地面への入力 |
1500 |
|
|
Vac |
||
地面への出力 |
500 |
|
|
Vdc |
||
分離の抵抗 |
出力への入力 |
100 |
|
|
MΩ |
|
地面への入力 |
100 |
|
|
MΩ |
|
|
地面への出力 |
100 |
|
|
MΩ |
|
|
漏出流れ |
|
|
0.275 |
mA |
264Vac、通常状態 |
EMC の特徴
項目 |
標準 |
条件 |
ノート |
|
セリウム |
EN55011 |
クラス B |
システム試験に合格して下さい |
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
CS |
IEC61000-4-6 |
レベル 2: 3V/M |
規準 A |
|
RS |
IEC61000-4-3 |
レベル 2: 3V/M |
規準 A |
|
EFT |
IEC61000-4-4 |
レベル 3: 2V/M |
規準 B |
|
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品(ヒューズ)は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
変数 |
ノート |
振動 |
周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis |
機械衝撃 |
半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction |
風邪(作動中) |
IEC60068-2-1 広告 |
湿気がある熱 |
IEC60068-2-67 Cy |
温度の循環 |
-40°C への 100°C の傾斜路 15°C/min.、500 の周期 |
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
設計 Marginality |
Tmin-10°C への Tmax+10°C の 5°C ステップ、Vin = 最高への分、0-105% 負荷 |
生命テスト |
95% 評価される Vin および負荷のポイント、1000 時間の軽減の単位 |
はんだの能力 |
IEC60068-2-20 |
標準の承諾
標準 |
ノート |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
針の炎テスト、全体のアセンブリ、迎合的な board&plastic 部品 UL94V-0 のテスト |
IEC 61000-4-2 |
|
機械輪郭
Length×width×heigth: 101.6×50.8×28 (mm)、4×2×1.1 ()
コネクターの指定
入力コネクター
Pin コード |
機能 |
L |
生きているライン |
NC |
0 |
N |
中立ライン |
出力コネクター
Pin コード |
機能 |
VO+ |
肯定的な出力電圧 |
VO+ |
肯定的な出力電圧 |
VO |
否定的な出力電圧 |
VO |
否定的な出力電圧 |
S- |
否定的な遠隔感覚 |
S+ |
肯定的な遠隔感覚 |
