| Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
 |
| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | SC60G-220S24 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 15000Pcs/week |
| ハイライト: | 医学等級の電源,dc のコンバーターへの AC |
||
|---|---|---|---|

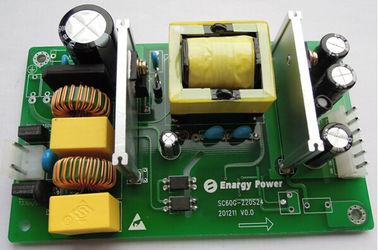

医学の電源 60W の出力 24VDC/2.5A SC60D-220S24A
主要特点
AC 入力範囲: 90~264Vac
単一の出力: 24V/2.5
高性能: 86%
ライン規則: ≤±1%
負荷規則: ≤±1%
低い ripple&noise: 150mV
分離の電圧: 4000Vac
最低の負荷条件無し
頻度震える機能
短絡の保護
現在の保護上の出力
電圧保護上の出力
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される入力電圧 |
100 |
220 |
240 |
Vac |
|
|
AC 入力電圧範囲 |
90 |
220 |
264 |
Vac |
|
|
AC 入力周波数範囲 |
45 |
|
63 |
Hz |
|
|
最高。 入力電流 |
|
|
2 |
A |
満載最少入力電圧 |
|
入力侵入の流れ |
|
|
60 |
A |
最高。 入力電圧、25℃、最初開始 |
|
効率 |
|
86 |
|
% |
評価される入力電圧、定格負荷 |
|
遅れ時間回転 |
|
|
1.5 |
S |
満載 220VAC 入力 |
|
回転0ff 一時待機時間 |
10 |
|
|
氏 |
満載 110VAC 入力 |
|
消滅 |
|
|
0.6 |
W |
負荷無し |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
出力電圧範囲 |
23.52 |
24 |
24.48 |
Vdc |
|
|
|
出力電流の範囲 |
|
|
2.5 |
A |
220VAC 入力、1 第 2 のための 6A |
|
|
ライン規則 |
|
±1 |
|
% |
|
|
|
負荷規則 |
|
±1 |
|
% |
|
|
|
さざ波及び騒音 |
|
|
150 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
|
|
動的応答 |
偏差 |
|
|
200 |
mV |
50% から 75% への最高 50% Iout 0.1A/us |
|
演算時間 |
|
|
200 |
私達 |
中 1% Vout の nom に。 |
|
|
上昇時間回転 |
|
|
50 |
氏 |
満載、10%~90% Vout |
|
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
|
出力キャパシタンス |
|
|
2200 |
μF |
ロード・モード: CR |
|
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
電圧保護上の出力 |
110 |
120 |
130 |
% |
再始動するために必要な閉鎖 |
|
負荷保護上の出力 |
3 |
|
5 |
A |
しゃっくり |
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
MTBF |
50 |
|
|
KHrs |
満載評価される入力 25℃ |
|
重量 |
|
|
160 |
g |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
0 |
|
+70 |
℃ |
Figures1 |
|
保管温度 |
-40 |
|
+85 |
℃ |
|
|
相対湿度 |
10 |
|
90 |
%RH |
|
|
高度 |
|
|
3000 |
m |
|
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
分離の電圧 |
出力への入力 |
4000 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
|
分離の抵抗 |
出力への入力 |
|
100 |
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
環境の資格
|
変数 |
ノート |
|
振動 |
MIL-STD-810E の方法 516.5、プロ I、IV、VI に合致します; EN60068-2-6、IEC68-2-6 |
|
機械衝撃 |
MIL-STD-810E/F、Method514.4 に合致します、 EN60068-2-27、EN60068-2-47、IEC68-2-47、JIS C0041-1987 |
|
はんだの能力 |
IEC60068-2-20 |
EMC の特徴
|
項目 |
標準 |
条件 |
ノート |
|
セリウム |
EN55022 |
クラス A |
システム試験に合格して下さい |
|
再 |
EN55022 |
クラス A |
システム試験に合格して下さい |
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
注:
図 1: 周囲の空気の温度対出力電力
標準の承諾
|
標準 |
ノート |
|
UL60950-1 |
|
|
EN60950-1 |
|
|
EN60601-1 |
|
|
SCA 22.2NO.601.1 |
|
|
UL2601 |
|
機械輪郭
Length×width×heigth: 127.0×76×37.0 （mm）、5×2.99×1.46 （）、
コネクターの指定:
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
J1 |
L |
NC |
N |
|
|
|
|
J3 |
Vout+ |
Vout+ |
Vout+ |
Vout - |
Vout - |
Vout - |
