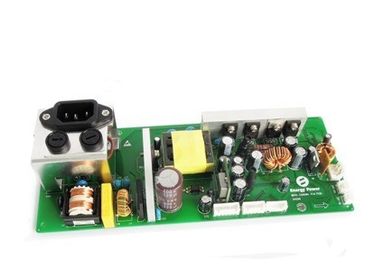

医学の電源 45W は 5V/2A、12V/1.5A、12V/0.5A、BAT/16.8V/0.75A MD45-220Q16A を出力しました
主要特点
AC 入力範囲: 100~240Vac
李電池の入力範囲: 13-17.2Vdc
4 道の出力: 5V/2A、12V/1.5A、12V/0.5A、BAT/16.8V/0.75A
高性能: 70%
ライン規則: ≤±1%
負荷規則: ≤±5%
短絡の保護
現在の保護上の出力
電圧保護上の出力
AC 操作信号
組操作信号
バッテリーの充電信号
電池容量信号
柔らかいオン/オフ機能
AC、電池および DC 間の継ぎ目が無いスイッチ
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
100-240Vac の医学の入力の範囲、
出力の 4 グループ: 5V/2A、12V/1.5A、
B12V/0.5A、出力との BAT/16.8V/0.75A、
過電圧の保護、過電流
保護保護および電池の排出
保護機能
電気特徴
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される入力電圧 |
100 |
|
220 |
Vac |
|
|
AC 入力電圧範囲 |
100 |
|
240 |
Vac |
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
最高。 入力電流 |
|
|
1.5 |
A |
|
|
漏出流れ |
|
|
0.5 |
mA |
|
|
流れの影響 |
|
|
60 |
A |
|
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
||
|
出力電圧範囲 |
5V |
4.75 |
5.00 |
5.25 |
Vdc
|
|
|
|
12V |
11.40 |
12.00 |
12.60 |
||||
|
B12V |
11.40 |
|
12.60 |
||||
|
バット |
16.50 |
|
17.20 |
||||
|
出力電流の範囲 |
5V |
0 |
|
2.0 |
A
|
|
|
|
12V |
0 |
|
1.5 |
||||
|
B12V |
0 |
|
0.5 |
||||
|
バット |
0.675 |
|
0.825 |
||||
|
ライン規則 |
|
|
±1 |
% |
高圧線への低いライン; 満載 |
||
|
負荷規則 |
|
|
±5 |
% |
満載への負荷無し; わずかな入力 |
||
|
AC パワーアップ |
70 |
|
|
% |
満載 220Vac 入力 |
||
|
DC のパワーアップ |
80 |
|
|
% |
満載 14.8Vdc 入力 |
||
|
さざ波及び騒音 |
5V |
|
|
100 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
|
|
12V |
|
|
200 |
||||
|
B12V |
|
|
120 |
||||
|
上昇時間回転 |
5V |
|
|
50 |
氏 |
満載、10%~90% Vought |
|
|
12V |
|||||||
|
出力電圧オーバーシュート |
|
|
±5 |
% |
12V の 5V テスト |
||
|
出力キャパシタンス |
|
|
2200 |
uF |
|||
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
電圧保護上の出力 |
5.5 |
|
7.0 |
Vdc |
掛け金 +5V、12V、B12V |
|
13.2 |
|
16.8 |
Vdc |
しゃっくり、自動回復 |
|
|
出力電流の限界の保護 |
4.0 |
|
9.5 |
A |
掛け金 +5V、12V、B12V |
|
3.0 |
|
5.5 |
A |
掛け金 +5V、12V、B12V |
|
|
電圧保護の下の電池 |
12.0 |
|
12.6 |
Vdc |
|
|
出力短絡の保護 |
|
|
10 |
mΩ
|
掛け金 +5V、12V、B12V |
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-10 |
|
+40 |
℃ |
|
|
保管温度 |
-45 |
|
+85 |
℃ |
|
|
相対湿度 |
5 |
|
90 |
% |
|
|
高度 |
0 |
|
4500 |
m |
|
|
大気圧 |
70 |
|
106 |
Pa |
|
電池管理および信号
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される電池の電圧 |
|
14.8 |
|
V |
李電池 |
|
電池容量 |
2.2 |
|
4.4 |
ああ |
|
|
充満電圧 |
16.6 |
|
17.4 |
V |
|
|
充満流れ |
675 |
|
825 |
mA |
|
|
スタンバイの流れ |
|
|
0.7 |
mA |
条件を離れて、AC 入力無し |
|
AC/DC スイッチ |
0 |
|
|
S |
5V、12V、B12V 操業停止無し |
|
AC 信号 |
|
|
|
|
AC がオンラインで入った場合の J2、Pin3 の出力高レベル電圧 |
|
5V 信号 |
2 |
|
4 |
Vdc |
J6、Pin4 |
|
B12V 信号 |
2 |
|
4 |
Vdc |
J2、Pin2 |
|
紀元前に信号 |
4.0 |
|
5.25V |
Vdc |
J1、Pin5、P4、Pin2 |
|
A/D 信号 |
|
|
|
|
J2、Pin5 の Pin6 A/D 信号 |
|
オン/オフ |
3 |
|
5 |
S |
J2、Pin1 の柔らかいスイッチ、不足分一度、急に再度 |
一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
MTBF |
250 |
|
|
KHrs |
満載評価される入力 25℃ |
|
重量 |
|
|
26(750) |
Oz （g） |
|
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
分離の電圧 |
出力への入力 |
4000 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
|
地面への入力 |
2000 年 |
|
|
Vac |
||
|
地面への出力 |
500 |
|
|
Vdc |
||
|
分離の抵抗 |
出力への入力 |
10 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
EMC の特徴
|
項目 |
標準 |
条件 |
ノート |
|
|
セリウム |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
|
40%Ut、20ms への電圧すくい |
||||
|
70%Ut、50ms への電圧すくい |
||||
|
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
|
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
|
機械輪郭
Length×width×heigth: 220×85×53 （mm）、8.66×3.35×2.09 （）、
Pin の指定
|
項目 |
Pin |
名前 |
機能 |
|
CON1 |
1 |
L |
入力電圧 |
|
2 |
ページ |
地球 |
|
|
3 |
N |
入力電圧 |
|
|
J1 |
1 |
+5V |
肯定的な出力電圧 |
|
2 |
GND |
否定的な出力電圧 |
|
|
3 |
+12V |
肯定的な出力電圧 |
|
|
4 |
|||
|
5 |
紀元前に |
信号検出 |
|
|
6 |
BAT+ |
肯定的な出力電圧 |
|
|
J2 |
1 |
オン/オフ |
柔らかいスイッチ |
|
2 |
B12V |
信号検出 |
|
|
3 |
AC |
信号検出 |
|
|
4 |
GND |
否定的な出力電圧 |
|
|
5-6 |
A/D インターフェイス |
A/D インターフェイス |
|
|
J4 |
1 |
+12V |
肯定的な出力電圧 |
|
2 |
GND |
否定的な出力電圧 |
|
|
P4 |
1 |
BAT+ |
肯定的な出力電圧 |
|
2 |
紀元前に |
電池の信号検出 |
|
|
4 |
バット |
肯定的な出力電圧 |
|
|
J6 |
1 |
B12V |
肯定的な出力電圧 |
|
2 |
GND |
肯定的な出力電圧 |
|
|
3 |
B12V |
肯定的な出力電圧 |
|
|
4 |
+5V |
肯定的な出力電圧 |
|
|
5 |
GND |
肯定的な出力電圧 |
|
|
J7 |
1 |
+12V |
肯定的な出力電圧 |
|
2 |
GND |
肯定的な出力電圧 |
