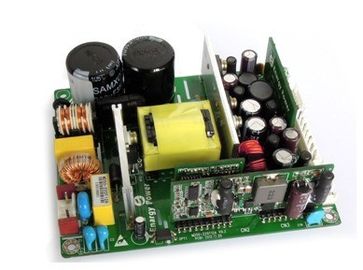

医学の電源 50W は 5V/2.5A、12V/2.5A、13.8V/0.4A MD50-220T12B を出力しました
主要特点
AC 入力範囲: 90~420Vac
李電池の入力範囲: 10~15Vdc
DC 入力の電圧: 12V
riple の出力: 5V/2.5A、12V/2.5A、13.8V/0.4A
高性能: 70%
ライン規則: ≤±1%
負荷規則: ≤±5%
低い ripple&noise: ≤100mV
短絡の保護
現在の保護上の出力
電圧保護上の出力
電圧閉鎖の下の入力
温度の保護に
AC 操作信号
組操作信号
バッテリーの充電信号
電池容量信号
柔らかいオン/オフ機能
AC、電池および DC 間の継ぎ目が無いスイッチ
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される入力電圧 |
100 |
|
240 |
Vac |
|
|
AC 入力電圧範囲 |
90 |
|
420 |
Vac |
|
|
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
最高。 入力電流 |
|
|
1.5 |
A |
満載最低の入力電圧 |
|
入力侵入の流れ |
|
|
60 |
A |
電圧 264 Vac の入力、25℃、最初開始 |
|
電池の入力電圧 |
10 |
|
15 |
Vdc |
|
|
DC 入力の電圧範囲 |
10 |
|
15 |
Vdc |
|
|
効率 |
AC 入力 |
70 |
|
|
% |
評価される入力電圧、定格負荷 |
電池および DC 入力 |
84 |
|
|
% |
12Vdc 入力電圧、定格負荷 |
出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電圧範囲 |
5V |
4.9 |
5 |
5.1 |
Vdc |
|
12V |
11.5 |
12 |
12.5 |
Vdc |
|
|
バッテリーの充電 |
13.5 |
13.7 |
13.9 |
Vdc |
|
|
出力電流の範囲 |
5V |
0 |
|
1.6 |
A |
|
12V |
0 |
|
2.5 |
A |
|
|
バッテリーの充電 |
0.35 |
|
0.45 |
A |
一定した現在のモード |
|
ライン規則 |
|
|
±1 |
% |
|
|
負荷規則 |
|
|
±5 |
% |
|
|
さざ波及び騒音 |
5V |
|
|
100 |
最高殊勲選手p |
満載評価される入力 20 の MHz の帯域幅 |
12V |
|
|
200 |
最高殊勲選手 |
満載評価される入力 20 の MHz の帯域幅 |
|
上昇時間回転 |
|
|
50 |
氏 |
満載、10%~90% Vout |
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
出力キャパシタンス |
|
3300 |
|
μF |
|
保護特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
現在の保護上の出力 |
5V |
2.6 |
|
4.5 |
A |
|
12V |
3.0 |
|
4.5 |
A |
|
|
保護上の出力 |
5V |
5.5 |
|
7.5 |
V |
|
12V |
13.2 |
|
18 |
V |
|
|
5V 12V の短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
|
電圧保護の下の電池 |
10.2 |
|
10.8 |
V |
5V および 12V 操業停止 |
一般特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
MTBF |
250 |
|
|
KHrs |
満載評価される入力 25℃ |
重量 |
|
280 |
|
g |
|
環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
0 |
|
+50 |
℃ |
|
保管温度 |
-20 |
|
+85 |
℃ |
|
相対湿度 |
20 |
|
90 |
% |
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
高度 |
|
|
3000 |
m |
|
冷却方法 |
|
|
|
|
自然な冷却 |
安全特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
出力への入力 |
4000 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
地面への入力 |
2000 年 |
|
|
Vac |
||
地面への出力 |
500 |
|
|
Vdc |
5mA/1min、アーク無しおよび故障 |
|
分離の抵抗 |
出力への入力 |
30 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
漏出流れ |
地面への入力 |
|
|
0.5 |
mA |
264Vac、通常状態 |
|
|
1 |
mA |
264Vac の単一の欠陥 |
電池管理
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
電池のスタンバイの漏出流れ |
|
|
0.5 |
mA |
条件を離れた AC 入力無し、 |
注:
AC 間の継ぎ目が無いスイッチはおよび battery.12V および 5V スイッチの間に消えません。
1V より低い電池の電圧は AC 入力があれば 12V、出力された 5V に影響を与えません。 充満 LED はつきません。
直線に電池容量に相当する電池の電圧。 1.2-1.8V、1.7-2.3V、2.2-2.8V、2.7-3.3V に相当する 12.5V に相当する 12V に相当する 11.5V に相当する 11V
信号およびスイッチ
項目 |
機能 |
ノート |
AC 入力信号 |
AC 入力が、高レベルを出力したときにつきます信号を送って下さい |
コネクター J7、コネクター J8 の pin5 の Pin1 |
電池供給信号 |
電池供給は AC 入力失敗が、高レベルを出力したときにつきます |
コネクター J7 の Pin4 |
バッテリーの充電信号 |
電池が荷を積まれないし、十分に満たされないときバッテリーの充電が、低レベルを出力したときに高レベルを出力して下さい |
コネクター J7 の Pin3 |
力の柔らかい電源スイッチ |
pin3 および pin2 がショートするときコネクター J8、力の開始、12V/5V ファン出力 whenpin1 はおよび GND ショートしません |
自己ロック スイッチ、300mS は遅れを消しません |
EMC の特徴
項目 |
標準 |
条件 |
ノート |
|
セリウム |
EN55011 |
クラス B |
システム試験に合格して下さい |
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
40%Ut、20ms への電圧すくい |
||||
70%Ut、50ms への電圧すくい |
||||
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品(ヒューズ)は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
変数 |
ノート |
振動 |
10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり |
機械衝撃 |
x の 100g 分、2 つの低下および y軸、z 軸の 1 つの低下 |
風邪(作動中) |
IEC60068-2-1 広告 |
湿気がある熱 |
IEC60068-2-67 Cy |
温度の循環 |
-40°C への 100°C の傾斜路 15°C/min.、500 の周期 |
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
設計 Marginality |
Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます |
生命テスト |
95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました |
はんだの能力 |
IEC60068-2-20 |
標準の承諾
標準 |
ノート |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
IEC 695-2-2 |
針の炎テスト、全体のアセンブリ、迎合的な board&plastic 部品 UL94V-0 のテスト |
IEC 61000-4-2 |
|
機械輪郭
Length×width×heigth: 125.0×100×35.0 (mm)
コネクターの指定
J1: コネクターのタイプ areVH3.96-3 (速い背部) J2: コネクターのタイプ areVH3.96-2 (速い背部)
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
J1 |
AC 入力コネクター |
1 |
L |
2 |
NC |
||
3 |
N |
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
J2 |
DC 入力のコネクター |
1 |
DC- |
2 |
DC+ |
J5: 電池の入力コネクター J5 はです VH3.96-2 (速い背部)
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
J5 |
電池の入力コネクター |
1 |
バット |
2 |
BAT+ |
J4: 出力コネクター J4 はです VH3.96-7 (速い背部)
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
J4 |
出力コネクター |
1 |
NC |
2 |
+12V |
||
3 |
+12V |
||
4 |
GND |
||
5 |
GND |
||
6 |
+5V |
||
7 |
+5V |
J6: ファンのコネクター J6 は XH2.54-2 です
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
J6 |
ファンのコネクター |
1 |
+12V |
2 |
GND |
注: J6 は AC が良く入り、条件をつけるときにだけ出力します。
J7: 信号の徴候のコネクター J7 は XH2.54-4 です
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
ノート |
J7 |
信号の徴候のコネクター |
1 |
AC 入力ターミナル |
AC 入力が良いとき +5V、0V を時 AC 入力出力しないで下さい |
2 |
GND |
|
||
3 |
充満ターミナル |
電池が満たしている場合の Output+5V; 0V 場合の十分に満たされるか、または満たさない電池 |
||
4 |
電池ターミナル |
電池、0V を使用した場合時 AC 入力、電池供給 +5V を出力しないで下さい |
注: 信号 LED の流れは 2~5mA です。 AC ライトは AC 入力が良いときつきます。 電池ライトは時電池供給および AC 入力つきません。 AC ライトおよび電池ライトは同じ時間につけることができません。 LED の出力電圧そしてインピーダンスは 5V および 510Ωです
J8: 制御コネクター J8 は XH2.54-6 です
Com は番号が付いています |
記述 |
ピン ナンバー |
機能 |
ノート |
J8 |
制御コネクター |
1 |
信号を消して下さい |
低レベルの有効、12V/5V ファン出力 whenpin1 はおよび GND、300mS 消します遅れをショートしません |
2 |
電源スイッチ |
pin3 および pin2 がショートするとき開始、自己ロック スイッチに動力を与えないで下さい |
||
3 |
switch+ に動力を与えて下さい |
|||
4 |
GND |
|
||
5 |
AC 信号 |
AC、出力電圧およびインピーダンスが +5V および 510Ωではない場合のオンラインで AC、0V 場合の出力 5V |
||
6 |
電池容量の検出 |
電池の電圧 9.5~14.5V、11V、11.5V、12V、12.5V の許容≤±0.3V に相当する 3.0V に相当する 2.5V に相当する 2.0V に相当する 1.5V に相当してアナログ電圧 0~5V を直線に出力して下さい |
