| 起源の場所: | 中国 |
| ブランド名: | Enargy |
| モデル番号: | MD50A-220Q15 |
| 最小注文数量: | 1pcs |
|---|---|
| 価格: | Negotiation |
| 受渡し時間: | 1-8 週 |
| 支払条件: | 交渉 |
| 供給の能力: | 15000Pcs/week |
| ハイライト: | 医学等級の電源,dc のコンバーターへの AC |
||
|---|---|---|---|

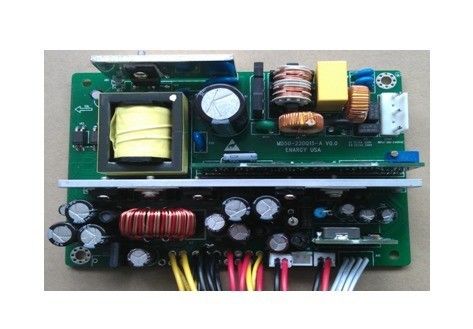

医学の電源 50W は 5V/3A、12V/2A、12.8V/0.5A MD50A-220Q15 を出力しました
主要特点
AC 入力範囲: 90~264Vac
李電池の入力範囲: 10~12.8Vdc
三重の出力: 5V/3A、12V/2A、12.8V/0.5A
高性能: 70%
ライン規則: ≤±1%
負荷規則: ≤±3%
低い ripple&noise: ≤150mV
短絡の保護
現在の保護上の出力
電圧保護上の出力
電圧閉鎖の下の入力
温度の保護に
AC 操作信号
組操作信号
バッテリーの充電信号
電池容量信号
柔らかいオン/オフ機能
AC、電池および DC 間の継ぎ目が無いスイッチ
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
評価される入力電圧 |
100 |
|
240 |
Vac |
|
|
|
AC 入力電圧範囲 |
90 |
|
264 |
Vac |
|
|
|
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
|
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
|
|
最高。 入力電流 |
|
|
1.5 |
A |
満載最低の入力電圧 |
|
|
入力侵入の流れ |
|
|
60 |
A |
電圧 264 Vac の入力、25℃、最初開始 |
|
|
電池の入力電圧 |
10 |
|
12.8 |
Vdc |
|
|
|
効率 |
AC 入力 |
70 |
|
|
% |
評価される入力電圧、定格負荷 |
|
電池および DC 入力 |
84 |
|
|
% |
12Vdc 入力電圧、定格負荷 |
|
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
出力電圧範囲 |
5V |
4.85 |
5 |
5.15 |
Vdc |
|
|
12V |
11.7 |
12 |
12.3 |
Vdc |
|
|
|
バッテリーの充電 |
13.6 |
13.8 |
13.0 |
Vdc |
|
|
|
出力電流の範囲 |
5V |
0 |
|
3.0 |
A |
|
|
12V |
0 |
|
2.0 |
A |
|
|
|
バッテリーの充電 |
0.5 |
|
0.6 |
A |
一定した現在のモード |
|
|
ライン規則 |
|
|
±1 |
% |
|
|
|
負荷規則 |
|
|
±3 |
% |
|
|
|
さざ波及び騒音 |
5V |
|
|
50 |
最高殊勲選手p |
満載評価される入力 20 の MHz の帯域幅 |
|
12V |
|
|
150 |
最高殊勲選手 |
満載評価される入力 20 の MHz の帯域幅 |
|
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
|
出力キャパシタンス |
|
3300 |
|
μF |
|
|
保護特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
現在の保護上の出力 |
5V |
4.0 |
|
9.0 |
A |
|
|
12V |
2.5 |
|
4.5 |
A |
|
|
|
5V 12V の短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
|
|
電池の不足電圧の保護 |
9.0 |
|
9.5 |
V |
50% の負荷規則 |
|
一般特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
MTBF |
250 |
|
|
KHrs |
満載評価される入力 25℃ |
|
重量 |
|
280 |
|
g |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
0 |
|
+50 |
℃ |
|
|
保管温度 |
-20 |
|
+85 |
℃ |
|
|
相対湿度 |
20 |
|
90 |
% |
|
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
|
高度 |
|
|
3000 |
m |
|
|
冷却方法 |
|
|
|
|
自然な冷却 |
安全特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
|
分離の電圧 |
出力への入力 |
4000 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
|
地面への入力 |
1500 |
|
|
Vac |
||
|
地面への出力 |
500 |
|
|
Vdc |
5mA/1min、アーク無しおよび故障 |
|
|
分離の抵抗 |
出力への入力 |
30 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
|
漏出流れ |
地面への入力 |
|
|
0.5 |
mA |
264Vac、通常状態 |
|
|
|
1 |
mA |
264Vac の単一の欠陥 |
||
電池管理
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
評価される電池の電圧 |
|
11.1 |
|
V |
|
|
電池容量 |
2 |
|
5 |
ああ |
|
|
スタンバイの漏出流れ |
|
|
0.5 |
mA |
AC 入力、スイッチのない冷たい状態 |
|
前に充満流れ |
|
300 |
|
mA |
|
注:
1.The 電池および交流電力は継ぎ目が無いスイッチです。 5V および 12V はスイッチの間に失敗しません;
2.Battery タイプ: 李 3 つの電池;
信号およびスイッチ
|
項目 |
機能 |
ノート |
|
AC –わかりました信号 |
信号は AC 入力が、高レベルを出力したときにつきます |
電池テスト ラインの pin3 |
|
AC LED 信号 |
AC 入力が、高レベルを出力したときにつきます信号を送って下さい |
青および白いケーブルの pin3 |
|
オン/オフ力の柔らかい回転 |
SW1 および SW2 がショートするとき、電源遮断の時短絡再度つけて下さい |
青および白いケーブル XH2.0-5 の 1th ピンそして 2pin |
EMC の特徴
|
項目 |
標準 |
条件 |
ノート |
|
|
セリウム |
EN55011 |
クラス B |
システム試験に合格して下さい |
|
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
|
40%Ut、20ms への電圧すくい |
||||
|
70%Ut、50ms への電圧すくい |
||||
|
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
|
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
|
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品（ヒューズ）は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
|
変数 |
ノート |
|
振動 |
10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり |
|
機械衝撃 |
x の 100g 分、2 つの低下および ｙ軸、z 軸の 1 つの低下 |
|
風邪（作動中） |
IEC60068-2-1 広告 |
|
湿気がある熱 |
IEC60068-2-67 Cy |
|
温度の循環 |
-40°C への 100°C の傾斜路 15°C/min.、500 の周期 |
|
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
|
設計 Marginality |
Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます |
|
生命テスト |
95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました |
|
はんだの能力 |
IEC60068-2-20 |
標準の承諾
|
標準 |
ノート |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
IEC 695-2-2 |
針の炎テスト、全体のアセンブリ、迎合的な board&plastic 部品 UL94V-0 のテスト |
|
IEC 61000-4-2 |
|
機械輪郭
Length×width×heigth: 130×91×35 （mm）
コネクターの指定
電池テスト ライン: コネクターのタイプ areXH2.0-4 （白い色、2.0 ピン間隔、4PIN）
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
黄色 |
1 |
Bat+ |
24AWG UL1007 80℃ L=275mm |
|
|
黒 |
2 |
バット |
||
|
赤い |
3 |
AC-OK |
||
|
黒 |
4 |
GND |
キー ボード ラインへの力: コネクターのタイプ areXH2.0-5 （白い色、2.0 ピン間隔、5PIN）
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
青および白いフラット ケーブル |
1 |
SW1 |
UL2468 24#-5P L=300mm |
|
|
2 |
SW2 |
|||
|
3 |
AC-LED |
|||
|
4 |
GND |
|||
|
5 |
GND |
変数通信回線: コネクターのタイプ areXH2.54-5 （白い色、2.54 ピン間隔、5PIN）
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
黄色 |
1 |
+12V |
24AWG UL1007 80℃ L=190mm |
|
|
黒 |
2 |
GND |
||
|
青い |
3 |
|
||
|
白い |
4 |
|
||
|
黒 |
5 |
|
プリンター供給ラインへの力: コネクターのタイプ areXH2.0-4 （白い色、2.54 ピン間隔、4PIN）
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
赤い |
1 |
+5V |
24AWG UL1007 80℃ L=300mm |
|
|
|
2 |
|
||
|
黒 |
3 |
GND |
||
|
黄色 |
4 |
+12V |
ファン接続詞ライン: コネクターのタイプはです SMP-02-BC （黒い色、2.54 ピン間隔、2PIN）
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
黒 |
1 |
GND |
24AWG UL1007 80℃ L=200mm |
|
|
黄色 |
2 |
+12V |
電池接続詞ライン: コネクターのタイプは STO-1.0T-187N-8 です
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
赤い |
1 |
Bat+ |
24AWG UL1007 80℃ L=220mm |
|
|
黒 |
2 |
バット |
Mainboad の供給の電力線: コネクターのタイプ areXH2.54-4 （白い色、2.54 ピン間隔、4PIN）
|
色 |
Pin コード |
機能 |
材料 |
スケッチ地図 |
|
黄色 |
1 |
+12V |
24AWG UL1007 80℃ L=260mm |
|
|
黒 |
2 |
GND |
||
|
黒 |
3 |
GND |
||
|
赤い |
4 |
+5V |
