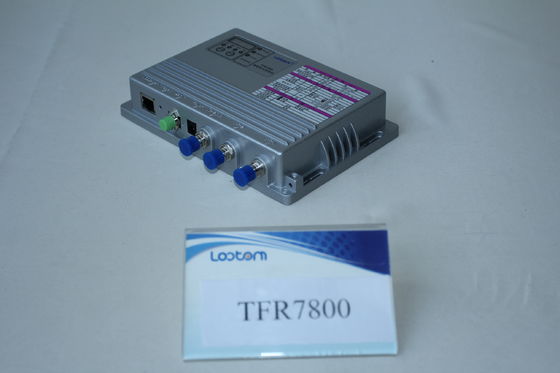

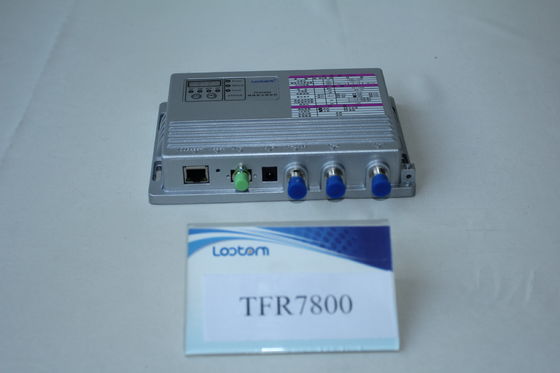

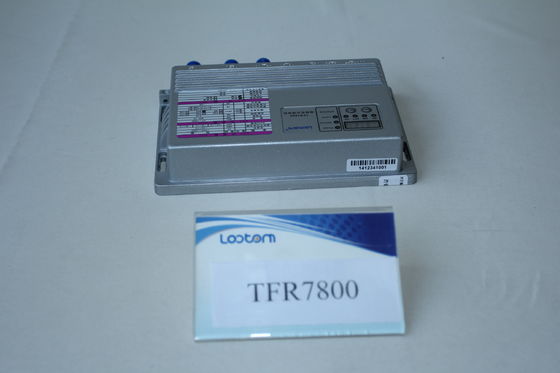

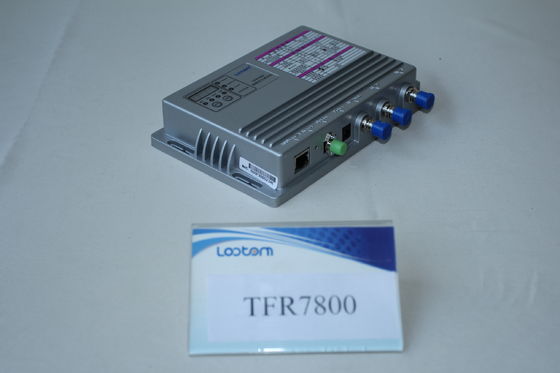

低い電力 SNMP AGC FTTB の光レシーバ TFR7800

一方通行の光レシーバ HFC の末端の光学装置、光レシーバを造る TFR7800


概観

光レシーバを造る TFR7800 は 2 つの港が付いている屋内 rainproof 一方通行の光レシーバで、CATV ネットワーク、デジタル通信網および電気通信ネットワークで使用することができます。 特に造ることへの繊維で、港は小さい容積で CATV ネットワークをカバーし、多数は作用します。 良質の高周波 detector.RF を採用することは低い電力の消費、高はさみ金 GaAs のアンプの破片によって増幅されます。

光学出力領域を受け取る光レシーバの`s を造る TFR7800 は -9 です | +3DBM。 AGC の範囲は -8 ~-+2 DBM、各 RF の光学出力レベル左舷に取ります範囲 102 の dbuv をです。 光学受け入れ力があるとき- 46 db および MER が 35 以上 db であるより大きいです 6 DBM、C/N は。 ユーザーのほかに高い構成を選ぶことができます。 -6-+2dBm の AGC の範囲の中では、単一の港の出力は 110dBm までできます。

光レシーバのための DC の供給力に AC220V か AC60V を変える 3C 証明の外的な腿質スイッチ力のアダプターがあります。光学力およびレベルの表示。 バランスおよび弱まる制御は調節可能です。 ユーザーは国民 NM の標準に合う NM のトランスポンダーを選ぶことができます。 それはレベルのバランスおよび弱まることおよび minoring のリモート・コントロールを支えます。

特徴

• 働く帯域幅: 47-1000MHZ
• 標準的な、受信機の遠隔およびローカル設定そして管理を支える会合 SNMP NM。
• 電光サージの衝撃の反電光殴打そして防止改良される完全なサージの抑制の回路部品
• AGC の範囲: -光学出力領域を受け取る 8~+2dBm か -6~+2dBm: - 9~+3dBm
• 入力段階は輸入された低雑音 GaAs のアンプを採用します、かなりパワー消費量を減らしている間出力段階は、高い信頼性 GaAs 力の乗数モジュールを高pertableance 非常に採用しましたり、輸入された CATV C/N および非線形ゆがみの特徴を改善しました
• 厳密な信頼度試験、MTBF >100,000 時間
• 光検出機構: 敏感さが 0.9A/W より大きい良質装置
• 操作、RF、ATT、EQ の実時間ディスプレイを支え、状態そして配置を ATT および EQ の働かせること。
• 3C 証明の外的な腿質スイッチ力のアダプターがあります。

図表

技術的な変数
