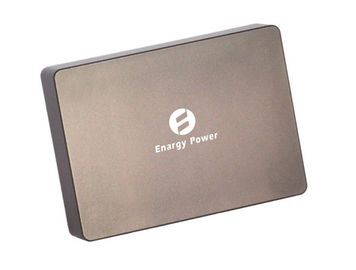

軍事力は dc コンバーター 30W の出力 12V XD30-12DB12-PEM に隔離された dc を供給します

DC-DC のコンバーター 50W の出力 12V XD30 12db12 PEM

特徴:

広い入力範囲: 9 ‐ 18 V

出力電力: 50W

高い変換効率: 87%

ライン規則への: ±1%

負荷規則への: ±1%

‐の電圧ロックの‐の下の入力

‐の流れの保護上の出力

しゃっくりモード短絡の保護

‐の電圧保護上の出力

（オン/オフ）制御を可能にして下さい

分離の電圧（出力への入力）: 1500V

プロダクト概観

性能、柔軟性、信頼性および費用の effectivenessof を提供するこれらの DC-DC のコンバーター モジュールの使用によって進められる powerprocessing、制御および実装技術成長した力の部品。 高周波活動的な Clampswitching は低雑音の andhigh の効率を高い発電密度に与えます。

1. 電気特徴

1.1 絶対最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			22	Vdc	連続的、操作停止
			20	Vdc	連続的、作動します
			22	Vdc	インパルス電圧、<100ms>
分離の電圧			2000 年	Vdc	出力への入力
実用温度	-55		100	℃	PCB の温度の点から見て
保管温度	-65		115	℃
- Vin の電圧を可能にして下さい	-2		10	Vdc

1.2 特徴を入れて下さい

変数	分	Typ	最高	単位	ノート
入力電圧範囲	9	12	18	Vdc
入力不足電圧閉鎖		8.5	8.9	Vdc	回復点
	7.5	8.0		Vdc	ポイントを保護して下さい
最高の入力電流			7	A	Vin 分、満載出力
効率		86		%	評価される入力; 定格負荷
スタンバイ消滅			6	W	小さい負荷

1.3 出力特性

変数	分	Typ	最高		単位	ノート
セット・ポイント出力電圧	+11.88	+12.00		+12.12	Vdc	+Vout	評価される入力電圧、小さい負荷
	-11.60	-12.00		-12.40	Vdc	- Vout
出力電圧範囲	+11.76	+12.00		+12.24	Vdc	+Vout
	-11.50	-12.00		-12.50	Vdc	- Vout
出力電流の範囲	0.2			2.1	A	+Vout
	0.2			2.1	A	- Vout
電圧調整				±1	%	+Vout
				±4	%	- Vout
負荷規則				±1	%	+Vout
				±4	%	- Vout
出力過電流保護		2.8			A	+Vout	定格出力の電圧の 90%
		2.8			A	- Vout
出力短い Circui の流れ	0			5	A	+Vout
	0			5	A	- Vout
RMS		15			mV	+Vout	わずかな入力; 満載; 20MHz の帯域幅
		15			mV	- Vout
ピーク間		50			mV	+Vout
		50			mV	- Vout
themachine からの容量性負荷				1800	μF	+Vout
				1800	μF	- Vout

1.4 動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい			300	mV	+Vout	最高 change50%~75%~50% Iout di/dt= 0.1A/μS に荷を積んで下さい
			300	mV	- Vout
			300	mV	+Vout	最高負荷 change50%~75%~50% Iout di/dt= 0.5A/μS
			300	mV	- Vout
動的回復時間			300	私達
回転時間		5		氏		90% への vout の上昇への vin から始まって
回転オーバーシュート			5	%

1.5 機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	180	200	230	KHz
流れを可能にして下さい			1	mA
可能にして下さい（オン/オフ）	1		15	Vdc	高いオン制御、論理または浮遊
	-0.5		0.3	Vdc	以外制御の低い論理
過電圧の保護	110		130	%	負荷
	110			%
短絡の保護			65	mΩ	回復以来のしゃっくりモード、

1.6 分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力への入力
	1500			Vdc	基盤に
	500			Vdc	基盤に
分離の抵抗	10			MΩ	それをテストする 500Vdc 大気場合の 圧力および R.H.は 90% です
分離キャパシタンス		1000		pF

2. 一般特性

変数	分	Typ	最高	単位	ノート
重量		68		Oz （g）
MTBF （計算される）	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta

3. 環境の特徴

変数	分	Typ	最高	単位	ノート
実用温度	-55		100	℃	延長の、基礎 PCB の温度
保管温度	-65		115	℃	包囲された
温度係数			±0.02	%/℃
湿気	20		95	%R.H.

4.Standards 承諾

変数	ノート
UL/cUL60950
EN60950
GB4943
針の炎テスト（IEC 695-2-2）
IEC 61000-4-2

5. 仕事の波

図 1: わずかな出力電圧の効率対。
最低、体言および最高のための負荷流れ
25°C.の入力電圧。

図 2: わずかな出力電圧の効率
60% の評価される力対周囲の空気のための気流率
25°C.の温度。

図 3: 最高の出力電力軽減のカーブ
0 の気流率のための vs.ambient の気温
ピン 1 から流れる空気との 400 LFM による LFM
3 をピンで止めるため（わずかな入力電圧）。

図 4: わずかな入力の出力電圧さざ波
電圧および定格負荷の流れ（20 mV/div）。 負荷
キャパシタンス: 0.1μF 陶磁器のコンデンサーおよび 10μF
タンタル コンデンサー。 帯域幅: 20 の MHz。

図 5: 十分にのコンバーターの熱プロット
で流れる 25°C 空気が付いている負荷流れ（50W）
200 LFM の率。 空気はを渡って流れています
1 をピンで止めるピン 3 からのコンバーター（わずかな入力
電圧）。

図 6: 十分にのコンバーターの熱プロット
で流れる 25°C 空気が付いている負荷流れ（50W）
200 LFM の率。 空気はを渡って流れています
入力からの出力（わずかな入力へのコンバーター
電圧）。

図 7: 満載のトランジェント回転（抵抗
負荷） （10ms/div）。前応用入力電圧。
Ch1: Vout （10V/div）。 CH 2: オン/オフ入力（1V/div）
Ch3: オン/オフ入力（1V/div）。

図 8: 満載の操業停止の落下時間（10 ms/div）。
Ch1: Vout1 （10V/div）; Ch2: Vout2 （10V/div）;
Ch3: オン/オフ入力（1V/div）。

図 9: ステップ変更への出力電圧応答
負荷流れ（（最高） Iout の 50%-75%-50%; dI/dt
= 0.5A/μs）。 負荷帽子: 10μF の 100mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 CH 1:
Vout1 （200mV/div）。

図 10: ステップ変更への出力電圧応答
負荷流れ（（最高） Iout の 50%-75%-50%: dI/dt
= 0.5A/μs）。 負荷帽子: 10μF の 30 の mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器の帽子。
CH 2: Vout2 （200mV/div）。

6.Physical 情報
6.1Mechanical 輪郭

注:
1。 すべてのピンは（1.02mm） dia.です。
2.Tolerances: x.x ±0.5mm、x.xx ±0.25mm

6.2 Pin の指定

Pin いいえ。	名前	機能
1	可能にして下さい	内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。
2	Vin （-）	否定的な入力電圧
3	Vin （+）	肯定的な入力電圧
4	Vout （+）	肯定的な出力電圧
5	Com	地面
6	Vout （-）	否定的な出力電圧
