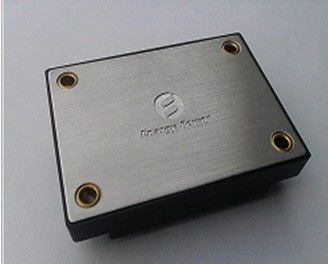

産業電源 30W の出力 12V/2.5A XD30-24S12-PECW
主要特点
出力電力: 30W
広い入力範囲: 9-36VDC
高性能: 88% まで
±1% へのライン規則
±1% への負荷規則
固定動作周波数
分離の電圧: 1,500V
（オン/オフ）制御を可能にして下さい
積み過ぎの保護を出力して下さい
過電圧の保護を出力して下さい
しゃっくりモード短絡の保護
入力不足電圧閉鎖
出力電圧トリム: -8~+10% Vout
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
絶対最高評価
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧 |
|
|
40 |
Vdc |
連続的、操作停止 |
|
|
|
38 |
Vdc |
連続的、作動します |
|
|
|
|
40 |
Vdc |
作動の一時的な保護、<100ms> |
|
|
分離の電圧 |
|
|
2000 年 |
Vdc |
出力への入力 |
|
実用温度 |
-40 |
|
100 |
℃ |
支承板の温度、 |
|
保管温度 |
-55 |
|
115 |
℃ |
包囲された |
入力特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
入力電圧範囲 |
9 |
24 |
36 |
Vdc |
|
|
電圧範囲を始めて下さい |
10 |
24 |
36 |
Vdc |
|
|
不足電圧閉鎖 |
|
8.5 |
8.9 |
Vdc |
回転-境界、半分の負荷の… |
|
7.5 |
8.0 |
|
Vdc |
回転-境界、半分の負荷を離れた… |
|
|
最高の入力電流 |
|
|
4.2 |
A |
満載の、最少入力 |
|
効率 |
|
88 |
|
% |
|
|
外的な入力キャパシタンスを推薦して下さい |
|
100 |
|
uF |
典型的な ESR 0.1-0.2Ω |
出力特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
セット・ポイント出力電圧 |
11.88 |
12.00 |
12.12 |
Vdc |
わずかな入力; 半分の負荷 |
|
出力電圧範囲 |
11.76 |
12.00 |
12.24 |
Vdc |
|
|
出力電流の範囲 |
0 |
|
2.5 |
A |
|
|
ライン規則 |
|
±0.02 |
±1 |
% |
高圧線への低いライン; 満載 |
|
負荷規則 |
|
±0.02 |
±1 |
% |
満載への負荷無し; わずかな入力 |
|
現在の限界 |
2.7 |
|
|
A |
体言の出力電圧 90% |
|
短絡の流れ |
|
|
6 |
A |
|
|
さざ波（RMS） |
|
15 |
|
mV |
20 の MHz の帯域幅。 十分に評価された流れの 10uF 電気分解コンデンサーそして 0.1uF 陶磁器のコンデンサーが付いている出力。 |
|
騒音（ピーク間の） |
|
100 つ |
|
mV |
|
|
最大出力の帽子。 |
|
|
1800 |
μF |
|
動的応答の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電流で変えて下さい （di/dt= 0.1A/us） |
|
360 |
|
mV |
50% から最高 75% への 50% Iout |
|
出力電流で変えて下さい （di/dt= 2.5A/us） |
|
360 |
|
mV |
50% から最高 75% への 50% Iout |
|
演算時間 |
|
|
300 |
私達 |
中 1% Vout の nom に。 |
|
回転時間 |
|
|
50 |
氏 |
Vin=10% から Vout=90% のから nom。 |
|
出力電圧オーバーシュート |
|
|
5 |
% |
|
機能特性
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
切換えの頻度 |
180 |
200 |
230 |
KHz |
正規の段階および分離の段階 |
|
出力電圧トリム |
|
|
10 |
% |
トリム |
|
|
|
8 |
% |
トリム |
|
|
ソース電流を可能にして下さい |
|
|
1 |
mA |
|
|
（オン・オフ制御）肯定的な論理を可能にして下さい |
1 |
|
15 |
Vdc |
高いオン制御、論理または浮遊 |
|
-0.5 |
|
0.3 |
Vdc |
以外制御の低い論理 |
|
|
積み過ぎの保護 |
110 |
|
|
% |
現在モード、脈拍の現在の限界の境界による脈拍、（%Rated の負荷） |
|
短絡の保護 |
|
|
65 |
mΩ |
タイプ: しゃっくりモード、自動回復、短絡の抵抗 |
|
出力過電圧の保護 |
110 |
|
150 |
% |
半分の負荷 |
分離の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
1,500 |
|
|
Vdc |
出力、1min/1mA への入力 |
|
1500 |
|
|
Vdc |
支承板への入力。 1min/1mA |
|
|
500 |
|
|
Vdc |
支承板への出力。 1min/1mA |
|
|
分離の抵抗 |
100 |
|
|
MΩ |
それをテストする 500VDC 大気圧および R.H.が 90% である時 |
|
分離キャパシタンス |
|
1000 |
|
pF |
|
環境の特徴
|
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
実用温度 |
-40 |
|
+100 |
℃ |
支承板の温度 |
|
保管温度 |
-55 |
|
+115 |
℃ |
包囲された |
|
温度係数 |
|
|
±0.02 |
%/℃ |
|
|
湿気 |
20 |
|
95 |
%R.H. |
不凝縮相対湿度 |
標準の承諾
|
変数 |
ノート |
|
UL/cUL60950 |
|
|
EN60950 |
|
|
GB4943 |
|
|
針の炎テスト（IEC 695-2-2） |
|
|
IEC 61000-4-2 |
|
機械輪郭
注:
1. すべてのピンは 0.040" （1.02mm） dia.です。
3. 許容: x.xx ±0.02。 （x.x ±0.5mm）
x.xxx ±0.010。 （x.xx ±0.25mm）
Pin の指定
|
Pin いいえ。 |
名前 |
機能 |
|
1 |
可能にして下さい |
内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。 |
|
2 |
Vin （-） |
否定的な入力電圧 |
|
3 |
Vin （+） |
肯定的な入力電圧 |
|
4 |
Vout （+） |
肯定的な出力電圧 |
|
5 |
Com |
否定的な出力電圧 |
|
6 |
トリム |
出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
