起源の場所: | 中国 |
ブランド名: | Enargy |
モデル番号: | SC250-220S310 |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
受渡し時間: | 1-8 週 |
支払条件: | 交渉 |
供給の能力: | 15000Pcs/week |
ハイライト: | 医学等級の電源,dc のコンバーターへの AC |
---|
主要特点
出力電力: 250W
広い入力範囲: 176-264VAC
高い変換効率: 96% まで
分離の電圧: 1,500V
迎合的な RoHS
プロダクト概観

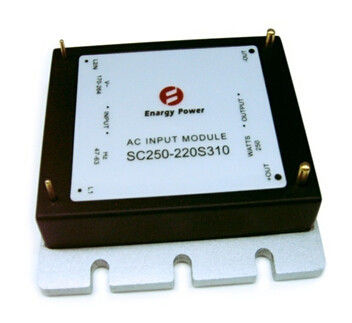

SC シリーズ AC AC/DC モジュールに、小型、高性能の利点がありましたり、効果的に費用およびスペースを節約します。
製品紹介
SC250 シリーズは業界標準の四分の一煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 非常に高性能は熱放散を最小にし、非常に高い発電密度を割り当てるのに同期改正および革新的な構造の設計を使用する ENARGY CORP によっての特許を取られる地勢学の結果です。 コンバーターによって散る力は低くほど費用を、重量、高さ救う、適用努力脱熱器が要求されない。 力および制御部品すべてはより信頼できるプロダクトに終って highyield の表面の台紙の技術の多層 PCB の基質に、取付けられます。
電気特徴
入力特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
入力電圧範囲 | 170 | 220 | 264 | Vac | 連続的 |
最高の入力電流 |
|
| 2 | A | 満載の、最低の入力 |
効率 | 95 | 96 |
| % |
|
消滅 |
| 0.4 |
| W | 負荷無し |
最大出力の帽子。 |
| 200 |
| uF | キャパシタンス電圧≧ 450V |
出力特性
変数 | 分 | Typ | 最高 | 単位 | ノート |
出力電圧範囲 | 230 |
| 375 | Vdc |
|
出力電力: |
|
| 250 | W |
|
分離の特徴
変数 | 分 | Typ | 最高 | 単位 | ノート |
分離の電圧 | 1500 |
|
| Vdc | 基盤への出力及び入力 |
分離の抵抗 | 100 |
|
| MΩ | 基づくためにそれ、出力及び入力をテストする 500VDC 大気圧および R.H.が 90% である時 |
標準の承諾
変数 | ノート |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
針の炎テスト(IEC 695-2-2) | すべての装置を含んでいます |
IEC 61000-4-2 |
|
資格の指定
変数 | ノート |
振動 | 周波数範囲: 5-20Hz、+3dB/otc; 20-80Hz、0.04g2/Hz; 80-500Hz、-3dB/ot c; X.Y.Z の斧、30min/axis |
機械衝撃 | 半正弦の波、300m/s2,11ms の ±X、±Y、±Z、6tims/direction |
風邪(作動中) | IEC60068-2-1 広告 |
湿気がある熱 | IEC60068-2-67 Cy |
温度の循環 | -20°C への 85°C の傾斜路 15°C/min.、500 の周期 |
電源温度循環 | Vin = 最高への分、満載、100 つの周期 |
設計 Marginality | Tmin-10°C への Tmax+10°C の 5°C ステップ、Vin = 最高への分、0-105% 負荷 |
生命テスト | 95% 評価される Vin および負荷のポイント、5000 時間の軽減の単位 |
Solderability | IEC60068-2-20 |
典型的な波およびカーブ
図 1: 効率対出力電力、25°C、400LFM
図 2: 電力損失対出力電力、25°C、400LFM
機械輪郭
Pin の指定
Pin いいえ。 | 名前 | 機能 |
1 | L2/N | AC 入力 |
2 | L1/L | AC 入力 |
3 | +OUT | DC の出力陽極 |
4 | - | DC の出力陰極 |
