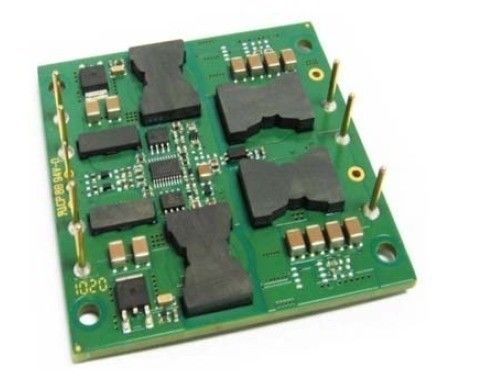

軍事力の供給 150W の出力 12V JS150-24S12-POC
主要特点
出力電力: 150W
広い入力範囲: 18-36Vdc
高い変換効率: 88%
±0.5% へのライン規則
±0.5% への負荷規則
固定動作周波数
分離の電圧: 1500V
(オン/オフ)制御を可能にして下さい
積み過ぎの保護を出力して下さい
しゃっくりモード短絡の保護
過熱保護
入力不足電圧閉鎖
出力電圧トリム: ±10%
プロダクト概観
これらの DC-DC のコンバーター モジュールの使用成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために高度力の処理、制御および実装技術。 高周波活動的なクランプ切換えは低雑音および高性能を高い発電密度に与えます。
製品紹介
JS シリーズは企業の標準外煉瓦パッケージのサイズを使用する独自に調整された単一の出力コンバーターです。 非常に高性能は熱放散を最小にし、非常に高い発電密度を割り当てるのに同期改正および革新的な構造の設計を使用する ENARGY CORP によっての特許を取られる地勢学の結果です。 コンバーターによって散る力は低くほど費用を、重量、高さ救う、適用努力脱熱器が要求されない。 力および制御部品すべてはより信頼できるプロダクトに終って highyield の表面の台紙の技術の多層 PCB の基質に、取付けられます。
1. 電気特徴
·電気特徴は入力電圧、出力負荷および支承板の温度の完全な動作範囲に、他に特に規定がなければ適用します。 すべての温度は支承板の中心で実用温度を示します。 Ta=25oC のすべてのデータ テストは特別な定義を除外します。
1.1 絶対最高評価
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
入力電圧 |
|
|
38 |
Vdc |
連続的、操作停止 |
|
|
36 |
Vdc |
連続的、作動します |
|
|
|
38 |
Vdc |
作動の一時的な保護、<100ms> |
|
分離の電圧 |
|
|
2000 年 |
Vdc |
出力への入力 |
実用温度 |
-40 |
|
100 |
℃ |
|
保管温度 |
-55 |
|
105 |
℃ |
|
Vin-の電圧に可能にして下さい |
-2.0 |
|
10 |
Vdc |
|
1.2 特徴を入れて下さい
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
入力電圧範囲 |
18 |
24 |
36 |
Vdc |
連続的 |
不足電圧閉鎖 |
|
16.8 |
17.8 |
Vdc |
回転境界 |
15.3 |
16.2 |
|
Vdc |
回転境界 |
|
最高の入力電流 |
|
|
11 |
A |
満載; 18Vdc 入力 |
効率 |
|
88 |
|
% |
満載、評価の入力電圧、 図 1-4 |
消滅 |
|
3 |
|
W |
Min.負荷 |
不具の入力電流 |
|
10 |
|
mA |
ピン低速を可能にして下さい |
外的な入力を推薦して下さい キャパシタンス |
|
100 |
|
μF |
典型的な ESR 0.1-0.2Ω |
1.3 出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
セット・ポイント出力電圧 |
11.88 |
12.00 |
12.12 |
Vdc |
わずかな入力; 負荷無し |
出力電圧範囲 |
11.76 |
12.00 |
12.24 |
Vdc |
|
出力電流の範囲 |
0.1 |
|
12.5 |
A |
上昇温暖気流の軽減に応じて; 図 5-8 |
ライン規則 |
|
±0.02 |
±0.50 |
% |
高圧線への低いライン; 満載 |
負荷規則 |
|
±0.02 |
±0.50 |
% |
満載への最少負荷; わずかな入力 |
温度規則 |
|
±0.03 |
±0.05 |
%/°C |
実用温度範囲に |
現在の限界 |
13.75 |
15 |
16.3 |
A |
体言の出力電圧 95% |
短絡の流れ |
0.1 |
15 |
16.3 |
A |
出力電圧 <250 mV=""> |
さざ波(RMS) |
|
20 |
|
mV |
わずかな入力; 満載; 20 の MHz 帯域幅、図 13 |
騒音(ピーク間の) |
|
120 |
|
mV |
|
最大出力の帽子。 |
|
8000 |
|
μF |
わずかな入力; 満載 |
出力電圧トリム |
|
|
±10 |
% |
わずかな入力; 満載; |
1.4 動的応答の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
出力電流で変えて下さい (di/dt= 0.1A/μs) |
|
360 |
|
mV |
50% から最高 75% への 50% Iout; 図 11 |
出力電流で変えて下さい (di/dt= 2.5A/μs) |
|
480 |
|
mV |
50% から最高 75% への 50% Iout; 図 12 |
演算時間 |
|
200 |
|
μS |
中 1% Vout の nom に。 |
回転時間 |
|
10 |
|
氏 |
満載; Vout=90% の nom。 図 9 |
操業停止の落下時間 |
|
300 |
|
μS |
満載; Vout=10% の nom。 図 10 |
出力電圧オーバーシュート |
|
|
3 |
% |
|
1.5 機能特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
切換えの頻度 |
180 |
200 |
220 |
KHz |
正規の段階および分離の段階 |
トリム(Pin8) |
電圧トリム(Pin8) |
||||
出力電圧トリム |
|
|
10 |
% |
トリム、トリム Pin の toVout (-) |
10 |
|
|
% |
トリム、Vout へのトリム Pin (+) |
|
可能にして下さい(オン/オフ)制御(Pin4)を |
部 7.1 を見て下さい |
||||
電圧を可能にして下さい ソース電流を可能にして下さい |
|
5 |
|
Vdc |
ピン浮遊を可能にして下さい |
|
1 |
|
mA |
|
|
(オン/オフ)制御を可能にして下さい 肯定的な論理 |
5 |
|
10 |
Vdc |
高いオン制御、論理または浮遊 |
-0.5 |
|
2.0 |
Vdc |
以外制御の低い論理 |
|
積み過ぎの保護 |
110 |
120 |
130 |
% |
現在モード、脈拍の流れによる脈拍 限界の境界、(%Rated の負荷) |
短絡の保護 |
|
80 |
|
mΩ |
タイプ: 非掛け金を降ろすしゃっくりモード オートリカバリ、境界、短絡 抵抗 |
過熱 保護 |
|
105 |
|
℃ |
タイプ: のオートリカバリ非掛け金を降ろすこと; 境界、PCB の温度 |
|
15 |
|
℃ |
ヒステリシス |
1.6 分離の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
分離の電圧 |
1500 |
|
|
Vdc |
出力への入力 |
1500 |
|
|
Vdc |
基盤への入力 |
|
500 |
|
|
Vdc |
基盤への出力 |
|
分離の抵抗 |
10 |
|
|
MΩ |
それをテストする 500Vdc 大気圧および R.H.が 90% である時 |
分離キャパシタンス |
|
1000 |
|
pF |
|
2. 一般特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
重量 |
|
3.5(99) |
|
Oz (g) |
内部に閉じ込められる |
MTBF (計算される) |
1 |
|
|
MHrs |
TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta |
3. 環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
-40 |
|
+100 |
℃ |
延長の、基礎 PCB の温度 |
保管温度 |
-55 |
|
+105 |
℃ |
包囲された |
温度係数 |
|
|
±0.05 |
%/℃ |
|
湿気 |
20 |
|
95 |
%R.H. |
不凝縮相対湿度 |
4. 標準の承諾
変数 |
ノート |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
針の炎テスト(IEC 695-2-2) |
全体のアセンブリでテストして下さい; 板及び迎合的なプラスチック部品 UL94V-0 |
IEC 61000-4-2 |
|
5. 資格の指定
変数 |
ノート |
振動 |
10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり |
機械衝撃 |
x の 100g 分、2 つの低下および y軸、z 軸の 1 つの低下 |
風邪(作動中) |
IEC60068-2-1 広告 |
湿気がある熱 |
IEC60068-2-67 Cy |
温度の循環 |
-40°C への 100°C の傾斜路 15°C/min.、500 の周期 |
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
設計 Marginality |
Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます |
生命テスト |
95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました |
Solderability |
IEC60068-2-20 |
6. 典型的な波およびカーブ
図 1: わずかな出力電圧の効率対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。
図 2: わずかな出力電圧そして 60% の評価される力の効率対 25°C、40°C および 55°C (わずかな入力電圧)の周囲の空気の温度のための気流率。
図 3: わずかな出力電圧の電力損失対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。
図 4: わずかな出力電圧そして 60% の評価される力の電力損失対周囲の空気のための気流率
25°C、40°C および 55°C (わずかな入力電圧)の温度。
図 5: 最高の出力電力軽減のカーブ対 0 LFM から 5 をピンで止めるためにピン 1 から流れる空気との 400 LFM の気流率のための周囲の空気の温度(わずかな入力電圧)。
図 6: 100 LFM の率で流れる 25°C 空気が付いている満載の流れ(150W)のコンバーターの熱プロット。 空気はピン 1 からコンバーターを渡って 5 をピンで止めるために流れています(わずかな入力電圧)。
図 7: 最大出力のパワー軽減のカーブ対 0 LFM から入力から出力(わずかな入力電圧)に流れる空気との 400 LFM の気流率のための周囲の空気の温度。
図 8: 100 LFM の率で流れる 25°C 空気が付いている満載の流れ(150W)のコンバーターの熱プロット。 空気は入力から出力(わずかな入力電圧)にコンバーターを渡って流れています。
図 9: 満載のトランジェント回転(抵抗負荷) (20 ms/div)。前応用入力電圧。 CH 1: Vout (5V/div)。CH 2: オン/オフ入力(5V/div)
図 10: 満載の操業停止の落下時間(400 μs/div)。 CH 1: Vout (5V/div)。CH 2: オン/オフ入力(5V/div)。
図 11: 負荷流れ((最高) Iout ののステップ変更への出力電圧応答 50%-75%-50%; dI/dt = 0.1A/μs)。 負荷帽子: 10μF、100 つの mΩ ESR のタンタル コンデンサーおよび 1μF 陶磁器のコンデンサー。 CH 1: Vout (100mV/div)。
図 12: 負荷流れ((最高) Iout ののステップ変更への出力電圧応答 50%-75%-50%: dI/dt = 2.5A/μs)。 負荷帽子: 470μF、30 の mΩ ESR のタンタル コンデンサーおよび 1μF 陶磁器の帽子。 CH 1: Vout (100mV/div)。
図 13: わずかな入力電圧および定格負荷の流れ(100mV/div)の出力電圧さざ波。 負荷キャパシタンス: 1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20 の MHz。
7. 物理的な情報
7.1 機械輪郭
注:
1. ピン 3 は 0.040" (1.02mm) dia.です。
2. 他のピンはすべて 0.060" (1.52mm) dia.です。
3. 許容: x.xx±0.02。 (x.x±0.5mm)
x.xxx±0.010。 (x.xx±0.25mm)
7.2 Pin の指定
Pin いいえ。 |
名前 |
機能 |
1 |
Vin (+) |
肯定的な入力電圧 |
2 |
Vin (+) |
肯定的な入力電圧 |
3 |
可能にして下さい |
内部と Vin にコンバーターを、参照されて(-)、不規則に回す TTL の入力は抜きます。 |
4 |
Vin (-) |
否定的な入力電圧 |
5 |
Vin (-) |
否定的な入力電圧 |
6 |
Vout (-) |
否定的な出力電圧 |
7 |
Vout (+) |
肯定的な出力電圧 |
8 |
トリム |
出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。 |
