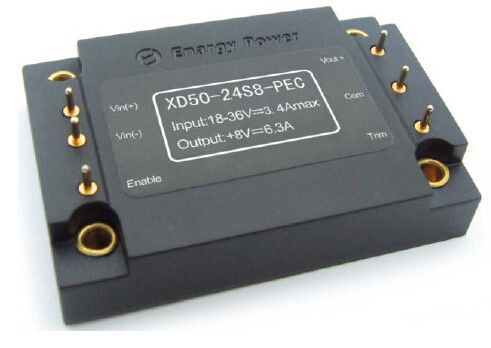

18 の‐ 36 ボルトの入力電圧 dc dc のコンバーターは 50 ワット 8V XD50-24S8-PEC を出力しました

DC-DC のコンバーター 50W の出力 8V XD50-24S8-PEC

特徴:

広い入力範囲: 18 ‐ 36 V

出力電力: 50W

高い変換効率: 89%

ライン規則への: ±1%

負荷規則への: ±1%

‐の電圧ロックの‐の下の入力

出力電圧 trim± の‐ 8~+10% Vout

‐の流れの保護上の出力

しゃっくりモード短絡の保護

‐の電圧保護上の出力

（オン/オフ）制御を可能にして下さい

分離の電圧（出力への入力）: 1500Vdc

プロダクト概観:

これらの DC の‐ DC のコンバーター モジュールの使用高度力

への処理、制御および実装技術

性能、柔軟性、信頼性および費用を提供して下さい

成長した力の部品の有効性。 高い

頻度活動的なクランプ切換えは高い発電を提供します

低雑音および高性能の密度。

1. 電気特徴

1.1 絶対最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			40	Vdc	連続的、操作停止
			36	Vdc	連続的、作動します
			40	Vdc	インパルス電圧、<100ms>
分離の電圧			2000 年	Vdc	出力への入力
実用温度	-40		100	℃	PCB の温度の点から見て
保管温度	-55		105	℃
- Vin の電圧を可能にして下さい	-2		10	Vdc

1.2 特徴を入れて下さい

変数	分	Typ	最高	単位	ノート
作動の入力電圧範囲	18	24	36	Vdc
入力不足電圧閉鎖	17.0	17.5	17.9	Vdc	回復点
	16	16.5	17.0	Vdc	ポイントを保護して下さい
最高の入力電流			3.4	A	Vin 分、満載出力
効率		88		%	評価される入力; 定格負荷
スタンバイ消滅		5		W	負荷無し

1.3 出力特性

変数	分	Typ	最高	単位	ノート
セット・ポイント出力電圧	7.92	8.00	8.08	Vdc	評価される入力電圧、負荷
出力電圧範囲	7.84	8.00	8.16	Vdc
出力電流の範囲	0.1		6.3	A
電圧調整		±0.2	±1	%
負荷規則		±0.2	±1	%
出力過電流保護		8		A	定格出力の電圧の 90%
出力短い Circui の流れ		10	20	A
RMS		15		mV	わずかな入力; 満載; 20MHz の帯域幅
ピーク間		75		mV
themachine からの容量性負荷			4000	μF

1.4 動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい		400		mV	最高 change50%~75%~50% Iout di/dt= に荷を積んで下さい 0.1A/μS
		400		mV	最高 change50%~75%~50% Iout di/dt= に荷を積んで下さい 2.5A/μS
動的回復時間			300	私達
回転時間		5		氏	90% への vout の上昇への vin から始まって
回転オーバーシュート			5	%

1.5 機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	180	200	230	KHz
出力トリム			10	Vout %の	トリム
			8		トリム
流れを可能にして下さい			1	mA
可能にして下さい（オン/オフ）	1		15	Vdc	高いオン制御、論理または浮遊
	-0.5		0.3	Vdc	以外制御の低い論理
過電圧の保護	110		130	%	負荷
積み過ぎの保護	110			%	現在のモードは、流れ（100% rared 負荷）脈打ちます
短絡の保護			65	mΩ	回復以来のしゃっくりモード、

1.6 分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力への入力
	1500			Vdc	基盤に
	500			Vdc	基盤に
分離の抵抗	100			MΩ	それをテストする 500VDC 大気場合の 圧力および R.H.は 90% です
分離キャパシタンス		1000		pF

2.General 特徴

変数	分	Typ	最高	単位	ノート
重量		25		g
MTBF	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、 40℃ Ta

3.Environmental 特徴

変数	分	Typ	最高	単位	ノート
実用温度	-40		100	℃	延長の、基礎 PCB の温度
保管温度	-55		105	℃	包囲された
温度係数			±0.02	%/℃
湿気	20		95	%R.H.

4.Standards 承諾

変数	ノート
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
IEC 61000-4-2

5. 仕事の波

図 1: わずかな出力電圧の効率対負荷
最低、体言および最高の入力のための流れ
25°C.の電圧。

図 2: わずかな出力電圧の効率
60% の評価される力対周囲の空気のための気流率
25°C.の温度。

図 3: 最高の出力電力軽減のカーブ対。
0 LFM の気流率のための周囲の空気の温度
3 をピンで止めるためにピン 1 から流れる空気との 400 LFM によって
（わずかな入力電圧）。

図 4: わずかな入力電圧の出力電圧さざ波
そして定格負荷の流れ。 負荷キャパシタンス: 陶磁器 0.1μF
コンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20
MHz.

図 5: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（50W）
200 LFM。 空気はコンバーターを渡ってから流れています
3 をピンで止めるピン 1 （わずかな入力電圧）。

図 6: 満載のコンバーターの熱プロット
率での流れる 25°C 空気が付いている流れ（50W）
200 LFM。 空気はコンバーターを渡ってから流れています
出力（わずかな入力電圧）への入力。

図 7: 満載のトランジェント回転（抵抗負荷）
（10ms/div）。前応用入力電圧。
Ch1: Vout （5V/div）
Ch2: オン/オフ入力（500mV/div）

図 8: 満載の操業停止の落下時間（10 ms/div）。
Ch1: Vout （5V/div）
Ch2: オン/オフ入力（500mV/div）

図 9: ステップ変更への出力電圧応答
負荷流れ（（最高） Iout の 50%-75%-50%; dI/dt =
0.1A/μs）。 負荷帽子: 10μF の 100mΩ ESR のタンタル
コンデンサーおよび 0.1μF 陶磁器のコンデンサー。
Ch1: Vout （200mV/div）

図 10: 負荷のステップ変更への出力電圧応答
流れ（（最高） Iout の 50%-75%-50%: dI/dt =2.5A/μs）。
負荷帽子: 10μF、30 の mΩ ESR のタンタル コンデンサーおよび 0.1μF
陶磁器の帽子。 Ch1: Vout （200mV/div）

6.Physical 情報
6.1Mechanical 輪郭

注:
1。 すべてのピンは 1.02mm dia.です。
2.Tolerances: x.x ±0.5mm、x.xx ±0.25mm

6.2 Pin の指定

Pin いいえ。	名前	機能
1	可能にして下さい	内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。
2	Vin （-）	否定的な入力電圧
3	Vin （+）	肯定的な入力電圧
4	Vout （+）	肯定的な出力電圧
5	Com	地面
6	トリム	否定的な出力電圧
