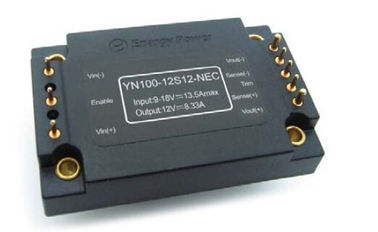

DC-DC のコンバーター 100W の出力 12V YN100-12S12-NEC

DC-DC のコンバーター 100W の出力 12V YN100-12S12-NEC

主要特点

出力電力: 100W

広い入力範囲: 9-18Vdc

高い変換効率: 92% まで

±1% へのライン規則

±1% への負荷規則

分離の電圧: 1500V

（オン/オフ）制御を可能にして下さい

過電流保護を出力して下さい

しゃっくりモード短絡の保護

過熱保護

入力不足電圧閉鎖

出力電圧トリム: ±8% Vout

プロダクト概観

これらの DC-DC のコンバーター モジュールの使用高度力

提供するために処理、制御および実装技術

性能、柔軟性、信頼性および費用有効性

成長した力の部品の。 高周波活動的なクランプ

切換えは低雑音を高い発電密度に与えます

高性能。

1. 電気特徴

1.1 絶対最高評価

変数	分	Typ	最高	単位	ノート
入力電圧			24	Vdc	連続的、操作停止
			20	Vdc	連続的、作動します
			24	Vdc	作動の一時的な保護、<100ms>
分離の電圧			2000 年	Vdc	出力への入力
実用温度	-40		100	℃	PCB の温度の点から見て
保管温度	-55		105	℃
- Vin の電圧を可能にして下さい	-0.5		5	Vdc

1.2 特徴を入れて下さい

変数	分	Typ	最高	単位	ノート
入力電圧範囲	9	12	18	Vdc
不足電圧閉鎖		8	8.9	Vdc	回復点
	7.5	8		Vdc	ポイントを保護して下さい
最高の入力電流			13.5	A	Vin 分、満載出力
効率		91		%	評価される入力; 定格負荷
スタンバイ消滅		7	11	W	負荷無し

1.3 出力特性

変数	分	Typ	最高	単位	ノート
セット・ポイント出力電圧	11.88	12.00	12.12	Vdc	評価される入力電圧、負荷無し
出力電圧範囲	11.88	12.00	12.24	Vdc	評価される入力電圧、負荷
出力電流の範囲	0		8.33	A
ライン規則		±0.5	±1	%
負荷規則		±0.5	±1	%
現在の限界	8.7	10	10.9	A	体言の出力電圧 95%
短絡の流れ			10	A
さざ波（RMS）		80		mV	わずかな入力; 満載; 20 の MHz の帯域幅。
騒音（ピーク間の）		120		mV
容量性負荷からの themachine			4000	μF

1.4 動的応答の特徴

変数	分	Typ	最高	単位	ノート
出力電流で変えて下さい			400	mV	50% から最高 75% への 50% Iout; （di/dt= 0.1A/µs）
			480	mV	50% から最高 75% への 50% Iout; （di/dt= 2.5A/µs）
動的回復時間		300		μS
回転時間		15		氏	90% への vout の上昇への vin から始まって
回転オーバーシュート			5	氏

1.5 機能特性

変数	分	Typ	最高	単位	ノート
切換えの頻度	200	230	260	KHz
出力トリム		8		Vout %の	トリム
		8			0 8 の上のトリム 0 のトリム
流れを可能にして下さい			5	mA
可能にして下さい（オン/オフ）	-0.5		0.5	Vdc	高いオン制御、論理または浮遊
	3.5		10	Vdc	以外制御の低い論理
積み過ぎの保護	110	120	130	%	現在のモードは、流れ（100% rared 負荷）脈打ちます
過剰温度の保護		105		℃	PCB の温度の点から見てポイントを、保護して下さい
		90		℃	回復点

1.6 分離の特徴

変数	分	Typ	最高	単位	ノート
分離の電圧	1500			Vdc	出力への入力
	1500			Vdc	基盤への入力
	500			Vdc	基盤への出力
分離の抵抗	100			MΩ	大気圧および R.H.が 90% である時それをテストする BaseAt 500Vdc への出力
分離キャパシタンス		1000		pF

2. 一般特性

変数	分	Typ	最高	単位	ノート
重量		2.5(72)		Oz （g）
MTBF （計算される）	1			MHrs	TR-NWT-000332; 80% の負荷、300LFM、40℃ Ta

3. 環境の特徴

変数	分	Typ	最高	単位	ノート
実用温度	-40		100	℃	基礎 PCB の温度
保管温度	-55		105	℃	包囲された
温度係数			±0.02	%/℃
湿気	20		95	%R.H.	不凝縮相対湿度

4. 標準の承諾

変数	ノート
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
IEC 61000-4-2

5. 典型的な波およびカーブ

図 1: わずかな出力電圧の効率対 25°C.の最低、体言および最高の入力電圧のための負荷流れ。

図 2: わずかな出力電圧そして 60% の評価される力の効率対 25°C、40°C および 55°C （わずかな入力電圧）の周囲の空気の温度のための気流率。

図 3: 最高の出力電力軽減のカーブ対 0 LFM から 1 をピンで止めるためにピン 3 から流れる空気との 400 LFM の気流率のための周囲の空気の温度（わずかな入力電圧）。

図 4: わずかな入力電圧および定格負荷の流れ（20 mV/div）の出力電圧さざ波。 負荷キャパシタンス: 0.1μF 陶磁器のコンデンサーおよび 10μF タンタル コンデンサー。 帯域幅: 20 の MHz。

図 5: 200 LFM の率で流れる 25°C 空気が付いている満載の流れ（100W）のコンバーターの熱プロット。 空気はピン 3 からコンバーターを渡って 1 をピンで止めるために流れています（わずかな入力電圧）。

図 6: 200 LFM の率で流れる 25°C 空気が付いている満載の流れ（100W）のコンバーターの熱プロット。 空気は入力から出力（わずかな入力電圧）にコンバーターを渡って流れています。

図 7: 満載のトランジェント回転（抵抗負荷） （200ms/div）。前応用入力電圧。 Ch1: Vout （10V/div）; Ch2: オン/オフ入力（5V/div）

図 8: 満載の操業停止の落下時間（40 ms/div）。 Ch1: Vout （10V/div）; Ch2: オン/オフ入力（5V/div）

図 9: 負荷流れ（（最高） Iout ののステップ変更への出力電圧応答 50%-75%-50%; dI/dt = 0.1A/μs）。 負荷帽子: 10μF、100 つの mΩ ESR のタンタル コンデンサーおよび 0.1μF 陶磁器のコンデンサー。 Ch1: Vout （200mV/div）。

図 10: 負荷流れ（（最高） Iout ののステップ変更への出力電圧応答 50%-75%-50%: dI/dt = 2.5A/μs）。 負荷帽子: 10μF、100 MW ESR のタンタル コンデンサーおよび 0.1μF 陶磁器の帽子。 Ch1: Vout （200mV/div）。

6. 物理的な情報

6.1 機械輪郭

注:

1. ピン 6、10 は 2.16mm dia.が付いている 1.52mm dia.です。

2. 許容: x.x ±0.5mm.x.xx ±0.25mm

6.2 Pin の指定

Pin いいえ。	名前	機能
1	Vin （+）	肯定的な入力電圧
2	NU	NU
3	可能にして下さい	内部と Vin にコンバーターを、参照されて（-）、不規則に回す TTL の入力は抜きます。
4	NU	NU
5	Vin （-）	否定的な入力電圧
6	Vout （-）	否定的な出力電圧
7	感覚（-）	否定的な遠隔感覚。 感覚は Vout に（-） （-）接続されるまたは残開くかもしれません。
8	トリム	出力電圧トリム。 トリム ピンをわずかな出力電圧のために開いた残して下さい。
9	感じて下さい（+）	肯定的な遠隔感覚。 感覚は Vout に（+） （+）接続されるまたは残開くかもしれません。
10	Vout （+）	肯定的な出力電圧
