Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | 中国 |
ブランド名: | Enargy |
モデル番号: | SC72-220S24 |
最小注文数量: | 1pcs |
---|---|
価格: | Negotiation |
受渡し時間: | 1-8 週 |
支払条件: | 交渉 |
供給の能力: | 15000Pcs/week |
ハイライト: | 医学等級の電源,dc のコンバーターへの AC |
---|

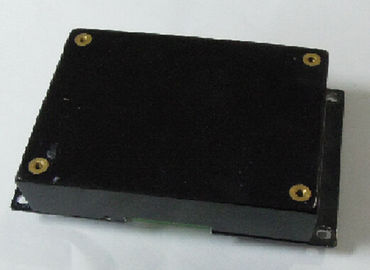

医学の電源 72W の出力 24VDC/3A SC72-220S24
主要特点
AC 入力範囲: 90~265Vac
単一の出力: 24V/3.0A
高性能: 85%
ライン規則: ≤±2%
負荷規則: ≤±2%
低い ripple&noise: ≤100mV
短絡の保護
電圧保護上の出力
電圧保護上の入力
温度の保護に
自然冷却して下さい
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
評価される入力電圧 |
110 |
|
240 |
Vac |
|
AC 入力電圧範囲 |
90 |
|
265 |
Vac |
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
入力侵入の流れ |
|
|
60 |
A |
最高。 入力電圧、25℃、最初開始 |
効率 |
84 |
85 |
|
% |
評価される入力電圧、定格負荷 |
出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電圧範囲 |
23.5 |
24 |
24.5 |
Vdc |
|
|
出力電流の範囲 |
0 |
|
3 |
A |
|
|
ライン規則 |
|
|
±2 |
% |
|
|
負荷規則 |
|
|
±2 |
% |
|
|
電圧安定 精密 |
|
|
±2 |
% |
|
|
温度規則 |
|
±0.02 |
|
%/°C |
実用温度範囲に |
|
さざ波及び騒音 |
|
|
100 |
mV |
20 の MHz の帯域幅。 十分に評価された流れの 10uF 電気分解コンデンサーそして 0.1uF 陶磁器のコンデンサーが付いている出力。 |
|
動的応答 |
偏差 |
|
|
±5 |
% |
25% から、50% から 75% に最高 50% Iout 2.5A/us への 50% 最高 25% Iout |
演算時間 |
|
|
300 |
私達 |
中 1% Vout の nom に。 |
|
遅れ時間回転 |
|
|
8 |
s |
満載 220Vac |
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
出力キャパシタンス |
|
1000 |
|
μF |
|
|
TTL 信号 |
3 |
|
12 |
V |
高レベル、出力 ok |
|
-0.3 |
|
1 |
V |
低レベル、出力失敗 |
保護特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
電圧保護上の入力 |
電圧を保護して下さい |
275 |
|
300 |
Vac |
|
回復電圧 |
265 |
|
280 |
Vac |
|
|
電圧保護上の出力 |
26 |
|
28 |
Vdc |
一定した電圧 |
|
短絡の保護 |
|
|
10 |
mΩ |
しゃっくり |
|
過熱保護 |
|
要求される再始動するように |
一般特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
MTBF |
100 |
|
|
KHrs |
満載評価される入力 25℃ |
環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
-30 |
|
+70 |
℃ |
|
保管温度 |
-40 |
|
+85 |
℃ |
|
相対湿度 |
5 |
|
95 |
% |
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
高度 |
|
|
3000 |
m |
|
大気圧 |
70 |
|
106 |
KPa |
|
安全特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
出力への入力 |
1500 |
|
|
Vac |
10mA/1min、アーク無しおよび故障 |
地面への入力 |
1500 |
|
|
Vac |
||
地面への出力 |
500 |
|
|
Vdc |
10mA/1min、アーク無しおよび故障 |
|
分離の抵抗 |
出力への入力 |
10 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
漏出流れ |
地面への入力 |
|
|
1.5 |
mA |
240Vac、通常状態 |
EMC の特徴
項目 |
標準 |
条件 |
ノート |
|
セリウム |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
40%Ut、20ms への電圧すくい |
||||
70%Ut、50ms への電圧すくい |
||||
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品(ヒューズ)は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
機械輪郭
Length×width×heigth: 4.72×2.99×0.94 ()、
コネクターの指定
Pin いいえ。 |
名前 |
機能 |
1 |
VO+ |
肯定的な出力電圧 |
2 |
GND |
否定的な出力電圧 |
3 |
TTL |
TTL 信号 |
4 |
N |
AC 入力 |
5 |
L |
AC 入力 |
6 |
FG |
地球 |
