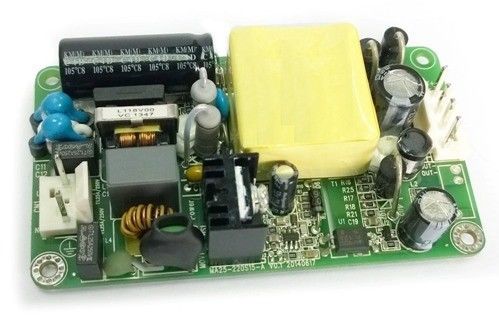

医学の電源 25W の出力 15V/1.67A MA25-220S15-A
主要特点
AC 入力範囲: 90~264Vac
出力: 15V/1.67A
高性能: 78%
ライン規則: ≤±1%
負荷規則: ≤±1%
低い ripple&noise: ≤150mV
短絡の保護
現在の保護上の出力
温度の保護に
自然冷却して下さい
迎合的な RoHS
UL94V-0 によって炎遅らせられる評価
プロダクト概観
この AC-DC のコンバーターの使用は力の処理、制御および実装技術を成長した力の部品の性能、柔軟性、信頼性および費用有効性を提供するために進めました。 高周波切換えは低雑音および高性能を高い発電密度に与えます。
電気特徴
入力特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
評価される入力電圧 |
100 |
220 |
240 |
Vac |
|
AC 入力電圧範囲 |
90 |
|
264 |
Vac |
|
評価される AC 入力頻度 |
|
50/60 |
|
Hz |
|
AC 入力周波数範囲 |
47 |
|
63 |
Hz |
|
最高。 入力電流 |
|
|
0.9 |
A |
満載最少入力電圧 |
入力侵入の流れ |
|
|
40 |
A |
最高。 入力電圧、25℃、最初開始 |
効率 |
78 |
|
|
% |
評価される入力電圧、定格負荷 |
出力特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
出力電圧範囲 |
14.55 |
15.00 |
15.45 |
Vdc |
|
|
出力電流の範囲 |
0 |
|
1.67 |
A |
|
|
ライン規則 |
|
|
±1 |
% |
|
|
負荷規則 |
|
|
±1 |
% |
|
|
温度規則 |
|
±0.002 |
|
%/°C |
実用温度範囲に |
|
さざ波及び騒音 |
|
|
150 |
mV |
満載評価される入力 20 の MHz の帯域幅 |
|
動的応答 |
偏差 |
|
|
±5 |
% |
25% から、50% から 75% に最高 50% Iout 1A/us への 50% 最高 25% Iout |
演算時間 |
|
|
400 |
私達 |
中 1% Vout の nom に。 |
|
出力電圧オーバーシュート |
|
|
±5 |
% |
|
|
出力キャパシタンス |
|
2200 |
|
μF |
|
保護特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
負荷保護上の出力 |
1.8 |
|
3.0 |
A |
しゃっくりモード、自動回復 |
短絡の保護 |
|
|
10 |
mΩ |
|
過熱保護 |
|
|
|
|
自動回復 |
一般特性
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
MTBF |
100 |
|
|
KHrs |
満載評価される入力 25℃ |
環境の特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
実用温度 |
-10 |
|
+50 |
℃ |
|
保管温度 |
-20 |
|
+85 |
℃ |
|
相対湿度 |
20 |
|
90 |
% |
|
貯蔵の湿気 |
10 |
|
95 |
% |
|
高度 |
|
|
3000 |
m |
|
安全特徴
変数 |
分 |
Typ |
最高 |
単位 |
ノート |
|
分離の電圧 |
出力への入力 |
4000 |
|
|
Vac |
5mA/1min、アーク無しおよび故障 |
地面への入力 |
1500 |
|
|
Vac |
||
地面への出力 |
500 |
|
|
Vdc |
5mA/1min、アーク無しおよび故障 |
|
分離の抵抗 |
出力への入力 |
30 |
|
|
MΩ |
500Vdc/1min の標準大気圧、90% の湿気 |
漏出流れ |
地面への入力 |
|
|
0.5 |
mA |
240Vac、通常状態 |
|
|
1 |
mA |
240Vac の単一の欠陥 |
EMC の特徴
項目 |
標準 |
条件 |
ノート |
|
セリウム |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
再 |
EN55022 |
クラス B |
システム試験に合格して下さい |
|
調和的 |
EN61000-3-2 |
C のタイプ ランプの条件 |
規準 B |
|
電圧変動および明滅 |
EN61000-3-3 |
クラス A 装置条件 |
規準 B |
|
サージ |
EN61000-4-5 |
差動モード ±2KV、共通 mode±4KV |
規準 B |
|
すくい |
EN61000-4-11 EN55024 |
0%Ut、10ms への電圧すくい |
規準 B の段階 0、90、180 および 270 のテスト |
|
40%Ut、20ms への電圧すくい |
||||
70%Ut、50ms への電圧すくい |
||||
ESD |
空気排出 |
EN61000-4-2 |
±8KV |
規準 B |
接触の排出 |
EN61000-4-2 |
±4KV |
規準 B |
注:
規準 A: テストの最中および後の正常な性能。
規準 B: 低電圧の保護か調整は許可されません。 一時的な出力電圧変動は EUT が正常な性能を自動的に回復するかどれから妨害が終わった、後終わり。 システム試験の間に、出力電圧変動か調整は許可されません。
規準 C: 出力の一時的な損失は許可されます、ハードウェアは傷つけることができません。 EUT は正常な性能かオペレータ介在を自動的に回復します。
規準 R: 回復可能ではない出力の損失は許可されます。 第一次保護部品(ヒューズ)は損なうことができます。 EUT は正常な性能をの後で取り替えます損なわれた部品を回復します。
環境の資格
変数 |
ノート |
振動 |
10-55Hz 広がり、1 min./広がり、3 軸線のための 120 の広がり |
機械衝撃 |
x の 100g 分、2 つの低下および y軸、z 軸の 1 つの低下 |
風邪(作動中) |
IEC60068-2-1 広告 |
湿気がある熱 |
IEC60068-2-67 Cy |
温度の循環 |
-40°C への 100°C の傾斜路 15°C/min.、500 の周期 |
電源温度循環 |
Vin = 最高への分、満載、100 つの周期 |
設計 Marginality |
Tmin-10°C への Tmax+10°C、5°C は最高に、Vin = 分、0-105% 負荷歩みます |
生命テスト |
95% は Vin および負荷のポイント、1000 時間の軽減の単位を評価しました |
はんだの能力 |
IEC60068-2-20 |
標準の承諾
標準 |
ノート |
UL60601-1 |
|
CSA22.2 NO.601-1-M90 |
|
IEC60601-1 |
|
IEC60601-1-2 |
|
IEC60950 |
|
機械輪郭
Length×width×heigth: 88.4×50.3×23 (mm)、3.5×2×0.9 ()、
コネクターの指定
項目 |
ノート |
ライン |
Pin1of CN1 |
中立 |
Pin1of CN1 |
出力「+」 |
Pin1,2of CN2 |
出力「-」 |
Pin3,4of CN2 |
