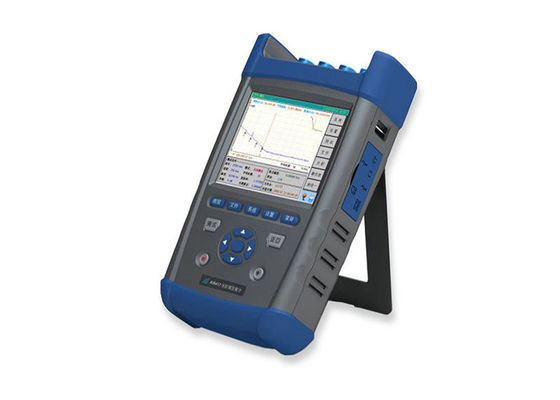

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル

  • OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル
OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル
商品の詳細:
起源の場所: 中国
ブランド名: FOCONEC
証明: RoHS
モデル番号: 多機能 OTDR
お支払配送条件:
最小注文数量: 1
パッケージの詳細: カートン
受渡し時間: 2-5日
支払条件: トン/ Tは、リットル/℃
供給の能力: 1 週あたり 200 セット
連絡先
詳細製品概要
アプリケーション: FTTx テストのネットワークのために設計されている 間隔の範囲: 0.4、0.8、1.6、3.2、6.4、16,32,64,128,256,512km (SMF)
光コネクタ: FC/SC/ST (普遍的なコネクター) タイプ: OTDR、VFL の光学力メートルのテスター
ハイライト:

光ファイバ用光パワーメータ

,

視覚欠陥のロケータ

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル及び光源

速い細部:

  1. 光パルス試験器(OTDR)
  2. VFL の光学力メートル、統合される光源
  3. 45dB 高いダイナミック レンジ

プロダクト概要:

FOC8002 OTDR は FTTx ネットワークをテストするために設計されている多機能の高性能の計器です。 主に使用します長さ、動作減衰量およびスプライスの損失等のような光ファイバーの下テストの物理的特性を、測定することを… それはまた光ファイバーの欠陥か壊れ目を見つけることができます。 それは光ファイバーの通信システムの製造、構造および維持で広く適用されます。

主な特長:

1. 運送のための手持ち型、ライト級選手そして便利

2. 45dB 高いダイナミック レンジ

3. ≤1m の余分短いでき事の死んだ地帯

4. 0.05m の高い間隔の決断、128k 見本抽出ポイント

5. 速い自動測定、1 ボタンの操作

6. 単一ユニットとの 4 つまでの波長をテストして下さい

7. 自動的にコミュニケーション ライト点検

8. イーサネットによる遠隔機能

9. ActiveSync による PC への二重 USB インターフェイス、支持 USB の棒およびプリンターおよび直接ケーブルのダウンロード

10. 執筆または読書の支持の Bellcore GR196 ファイル形式

11. 操作生命の 8 時間以上高容量の作り付けのリチウム電池

12. (VFL) および光学力メートルを取付ける目に見える欠陥

13. 普遍的な FC/PC、FC/SC の FC/ST のコネクターのタイプ、それは表面のクリーニングのために便利です

14. 工場に戻るオンライン市販ソフトの更新の独特な機能は不必要です

余分短いでき事の死んだ地帯

高リゾリューション、FOC8002 OTDR が原因で光ファイバー短い光ファイバーおよびピグテールをテストするために適している 1m の余分短いでき事の死んだ地帯を持っています。

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 0

高速自動 analyzation


FOC8002 は跡ですぐにでき事および欠陥を定め、正確に見つけることができましたりそしてテーブルのすべてのでき事をリストします、従ってそれは効率の改善に支持者に非常に有用であり、相対的な背景的知識について知っていることは不必要です。

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 1

高速自動測定

FOC8002 OTDR の自動測定の機能はそれを作動のそれ以上の細部について知ることオペレータに不必要にさせます。 操作は非常に簡単になります: の後で繊維を、出版物の【の開始の】接続して下さい、そして測定される跡は表示され、でき事はスクリーンで数秒間のうちにリストされています、今、跡およびでき事のテーブルを見ることができます。

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 2

独特な PON のテストの機能

FOC8002 はアクセスにとって理想的であり、FTTH ネットワークのテスト、PON (受動の光学ネットワーク)のテストのために 1x32 1x64 ディバイダーを通ってテストすることを可能にします。
FOC8002 は例外的な 1m のでき事に死んだ地帯および 0.05m をあなたが送信機とセントラル・オフィスの繊維の配線パネル間のすべてのでき事を特徴付けることができる高い間隔の決断提供します。

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 3

便利な VFL 機能

彼は作り付け 650nm 視覚欠陥のロケータ (VFL) 悪いスプライス、悪いコネクター、壊れ目またはマクロくねりを容易に識別するために理想的です。 2 ミリワット以上の標準的な VFL は操作の間隔が 5 キロメートル以上である FOCONEC の FOC8002 で出力電力プレ インストールされます。


コミュニケーション ライト点検

サービスの繊維を、測定の結果が OTDR によって測定するとき精密ではないし、OTDR の受信機の内部光電への永久的な損傷潜在的な危険があります。 ライトが確認されればこれらの問題を防ぐためには、FOC8002 OTDR は自動的に検出でき、現在、同時にことをテストの下の繊維が接続された後コミュニケーション ライトがあれば無言で、警告メッセージは表示され、内部 OTDR の保護は直ちに活発です。


多数の波長およびモデル

FOC8002 OTDR は FOC8002 が長期から FTTx、CATV、LAN、アクセスおよび地下鉄ネットワークへの広く使用することができる 850、1300、1310、1383、1490、1550、1625 および 1650nm 波長のようなテストするようにの単一モードまたは多重モードまたは両方、設計されていて単一ユニットの 4 つまでの波長で FUT を提供、できます。


豊富な外部インタフェース

FOC8002 に豊富な外部インタフェースが、USB のような、分 USB のイーサネット、イヤホーンあり、これらのによる SD 次の機能を提供できます:

1. 可能になることができるオペレータのためのマルチメディアによって訓練して、短い時間内の測定の専門家になります。

2. テストの下で繊維のための長距離から修理するイーサネットによって遠隔制御の実行。

3. 跡およびでき事のテーブルの印刷

4. 市販ソフトをオンラインで更新します

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 4


典型的な適用:

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 5

FOC8002 OTDR が主に FTTx ネットワーク、それを測定するのに提供します 1 単位の multifunctions を使用されています。 FOC8002 は 3 つの測定モードを提供します: 手動モード(を含むリアルタイム・モードおよび平均モード)、自動モードおよび死んだ地帯モード。
手動測定モード: 手動モードは器械をよく知られている巧みなオペレータのために適しています。 この測定モードでは、より正確な結果を得るために、リアルタイム・モードか平均モードは必要ならば選ぶことができます。
リアルタイム・モードでは、繊維の鎖の動的変更は検出された時機を得る場合もあります接続されるか、または接続される繊維の効果そしてプロセスを観察する必要があるときそれは非常に有用です。
跡の平均測定モードでは、騒音は抑制することができ従って SNR (信号の騒音の比率)は結果ですより正確改善されます。 実際は、平均時は実行されます、跡のより多くの騒音は抑制され、信号処理のための長い時間は使われます。 実際には、平均時は必要に従ってきちんと置かれるべきです。
自動測定モード: 最大限に活用された測定の状態は自動的に置かれます、作動の複雑な背景的知識そしてそれ以上の細部について知っていることはオペレータに不必要です。 このモードでは、より正確な結果は適切な平均時が置かれるが、信号処理の時を増加しますとき得ることができます。
死んだ地帯モード: このモードは短い間隔と光ファイバー テストのために適して、間隔の範囲、脈拍幅および減衰器の最大限に活用された設定は自動的に実行することができます。 最もよい結果を得るためには、末端リターン・ロスは -40dB よりより少し保証されるべきです。

技術的な変数:

ダイナミック レンジ 参照して下さい「OTDR モジュール指定」を
不確実性を遠のけて下さい ± (0.75m + サンプル スペース + 測定 distance×0.0025%)
見本抽出の決断 0.05、0.1、0.2、0.5、1,2,4,8,16m
間隔の範囲 0.4、0.8、1.6、3.2、6.4、16,32,64,128,256,512km (SMF);
0.4、0.8、1.6、3.2、6.4、16,32 (850nm の MMF)
脈拍幅 5,10,30,80,160,320,640,1280,5120,10240,20480ns
5,10,30,80,160,320,640,1280 (850nm の MMF)
損失の境界 0.01dB
見本抽出ポイント 128k まで
直線性 0.05dB/dB
損失の決断 0.001dB
記憶容量 ≥800traces (造りで)、≥65500traces (2GB SD の貯蔵)
グループ r.i.の設定 1.00000 から 2.00000 (0.00001steps)
間隔の単位 km、m の kft、ft
表示 640×480、6.5 インチ TFT-LCD (タッチ画面)
インターフェイス USB、分 USB のイーサネット、イヤホーン、SD
光コネクタ FC/SC/ST (普遍的なコネクター)
VFL 650nm±10nm、2mW (典型的な); CW/1Hz
光学力メートル 波長範囲: 1650nm 測定の範囲への 1200nm: -60 0dBm 測定の正確さに: 5% (- 10dBm、CW)
電源 240V、50/60Hz、1.5A DC への AC アダプター 100: 19V±2V (2A)作り付けのリチウム電池: 4400mAh、操作時間≥8 時間 2
言語 ユーザーの選択可能: 簡体字、英語、ロシア語、韓国等… (他のための CETC 第 41 に連絡して下さい)
実用温度 -10 50℃に(満たす: 40℃への 5)
保管温度 -40 70℃ (電池に: -20 60℃に)
相対湿度 5% から 95%、不凝縮
次元 295×186×75 (mm)
重量 およそ 2.5kg。

Note1: 繊維の索引による不確実性を含んでいません
Note2: 低い明るさは、測定を除きます。

OTDR モジュールおよび命令ガイド:

注文番号 作動の波長 繊維のタイプ ダイナミック レンジ(dB) でき事の死んだ地帯(m) 減少の死んだ地帯(m)
FOC8002-2101 1310/1550nm SMF 42/40 2/2 10/10
FOC8002-2102 1310/1550nm SMF 40/38 1/1 10/10
FOC8002-2103 1310/1550nm SMF 37/35 1/1 10/10
FOC8002-3103 (PON) 1310/1550/1625nm (フィルター造りで) SMF 39/37/37 1/1/1 10/10/10
FOC8002-4101 1310/1490/1550/1625nm SMF 35/32/34/34 1/1/1/1 10/10/10/10

OTDR 統合された VFL の繊維光学のテスター、手持ち型の光学力メートル 6

標準的な付属品:

いいえ。 名前
1 電力線 1
2 AC/DC のアダプター 1
3 質の証明 1
4 利用者マニュアル 1
5 ソフトウェアを(CD)分析する跡 1
6 堅い携帯用ケース(を含む gallus) 1
7 器械の特別な gallus 1
8 FC/SC の FC/ST のコネクター 1

札: 繊維光学プロダクト、繊維光学テスト、視覚欠陥のロケータ、OTDR、FTTH の光源、力メートル
