Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | CN |
ブランド名: | stone |
証明: | CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008 |
モデル番号: | STA151WT-01 |
最小注文数量: | 2キロ |
---|---|
パッケージの詳細: | 箱/カートン |
受渡し時間: | 5-15days |
支払条件: | T ・ T、ウェスタンユニオン、Paypal |
表示スケール: | 4:3 | サイズ(インチ): | 15.1 インチ |
---|---|---|---|
解像度: | 1024*768 | 電圧: | DC5.0V | 20V |
明るさ: | 500 cd/m の ² | インターフェイス: | RS232/RS485/TTL |
ハイライト: | グラフィックLCDモジュール,工業用液晶ディスプレイ |

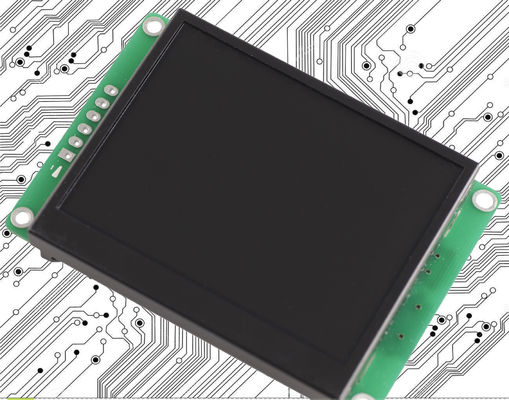

カスタマイズされた TFT LCD 力アダプターおよび PCB のシリアル・インタフェースとの 15.1 インチ
以下の事項に注意して下さい:: 主要なコントローラーはあらゆる MCU のエンジニアによって設計することができます。
ソフトウェア記述
2. RS232、RS485 港か TTL の論理によって直接私達の TFT-LCD モジュールによってあなたの装置を、プラグ接続して下さい
そして演劇。
3.強力な「命令によって TFT-LCD モジュールを制御するために MCU のための簡単なプログラムを置きます」書いて下さい
(六角形のコード)。
それはすべてです。 エンジニアのための多くの開発時間そして費用を救うこと。
例えば: イメージ命令 0x70。
送って下さい: 「0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C」
|
導入 |
例 |
ノート |
AA |
フレームの頭部 |
|
1 つの命令のフレームの頭部 |
0x70 |
指令コード |
|
|
Pic_ID |
連続番号の 現在の映像 |
0x00 0x01 |
ショー映像- 01 |
CC 33 C3 3C |
フレーム端 |
|
1 つの命令のフレーム終わり |
私達は PC の TFT-LCD モジュールを使用するのを助けるように簡単な道具箱を提供します。
1.補助機能: 命令セットを TFT の表示を制御するために送る方法を示して下さい。
2.ダウンロード機能: TFT モジュールにイメージおよびコンフィギュレーション・ファイルをダウンロードして下さい
3.タッチ・コントロール機能: ユーザ・インタフェースの多くのボタンを定義し、そして接触構成を作成して下さい
ファイル。
4.壷ソフトウェア: 壷のコンフィギュレーション・ファイルを作成して下さい。
プロダクト変数
モデル: STA151WT-01 (高度のタイプ)
物理的な変数 |
|
モデル |
STA151WT-01 |
サイズ(インチ) |
15.1」 |
決断 |
1024×RGB×768 |
ピクセル間隔 |
× 0.1905 mm の 0.0635 mm (H×V) |
色 |
65536 色(16 ビット) |
観覧区域 |
× 304.1 mm の 228.1 mm |
全体寸法 |
× 384.5 mm の × 255.9 mm の 26 mm (N) 28.3 mm (T) |
純重量 |
T) 1255 の g (N) 1635 の g ( |
TFT のパネル |
A+ のレベルの企業のパネル |
タッチ画面 |
企業のレベル 4 ワイヤー抵抗 またはタッチ画面なしで任意です。 |
バックライト変数 |
|
バックライトのタイプ |
LED |
明るさ |
500 cd/m2 (明るさは 100 つのレベルで調節可能である場合もあります。) |
対照 |
500:1 |
バックライトの生命 |
50,000 時間 |
視野角 |
80°/80°/80°/80° (L/R/U/D) |
働く温度 |
-20°C | +70°C |
働く湿気 |
55°C、85% |
保管温度 |
-30°C | +80°C |
スクリーン モード |
デジタル |
パフォーマンス パラメータ |
|
CPU |
CortexM3 STM32F103 |
LCD のコントローラー |
CPLD EPM240 |
リフレッシュ レートを |
60Hz |
切り替え速度を描いて下さい |
80 ms/picture (12 pictures/s) |
フラッシュ・メモリ |
標準 256m の延長 2GB |
映像のための記憶量 |
151 のイメージ |
インターフェイス |
RS232/RS485/TTL UART インターフェイス |
映像のダウンロード |
MiniUSB2.0 (12Mbps)及び SD カード |
電圧範囲 |
DC5.0V | 20V (典型的な価値: 12V) |
力 |
12W |
テスト レポート |
|
MTBF |
4,250,000H |
働く温度 |
-20°C | +70°C |
空気湿気 |
60°C、90% |
連続的な振動テスト |
10-55Hz、1.5mm、10G |
影響加速テスト |
6ms、100G |
ESD のテスト |
10KV |
放射の信頼性のテスト |
44W |
利点
CPU 及び運転装置を使って |
MCU によって制御される |
命令による表示映像のテキストのカーブ |
65536 色 TFT の表示 |
タッチ画面 |
RS232/RS485/TTL UART インターフェイス及び USB 港 |
広い電圧範囲 |
多くので広く利用されたさまざまな産業分野 |
使いやすい! 強力な機能! セービングの費用および時間! |
接触コントローラー、TFT-LCD の表示システム、等として使用される。 |
容易!!! 強力!!! 救うこと!!!
理性的な TFT-LCD モジュールは私達の強力で及び容易な命令によるあらゆる MCU によって制御することができます
(六角形のコード)、そう置いて下さい
50 ヶ国以上のエンジニアの多数は新しいプロジェクトのための私達のプロダクトを楽しみます。
サイズ |
決断 |
3.5" |
320*240 |
4.3" |
480*272 |
5" |
640*480; 480*272; 800*480 |
5.6" |
640*480 |
5.7" |
640*480 |
7" |
800*480; 800*600; 1024*600 |
8" |
800*600; 800*480; 1024*768 |
8.4" |
800*600 |
10.1」 |
1024*600 |
10.4」 |
800*600 |
12.1」 |
800*600 |
15.1」 |
1024*768 |
Appliaction
多くので広く利用された 50 ヶ国以上のさまざまな産業分野。
