Gaoxin の工業団地、Guangming の新しい地帯、シンセン都市、広東省、中国 | Angelwang66@126.com |
起源の場所: | 中国 |
ブランド名: | DEWANG |
証明: | CE |
モデル番号: | Pixhawk) |
最小注文数量: | 50pcs |
---|---|
パッケージの詳細: | ·Pixpilot の自治操縦装置 x1 ·Pixpilot に取付けられる MicroSD 4G x1 ·MicroSD のアダプター x1 ·30mm ブザー x1 ·安全スイッチ・ボタン x1 |
支払条件: | ウェスタン ・ ユニオン、T ・ T |
供給の能力: | 30000PCS |
ハイライト: | 航空管制官板 |
---|

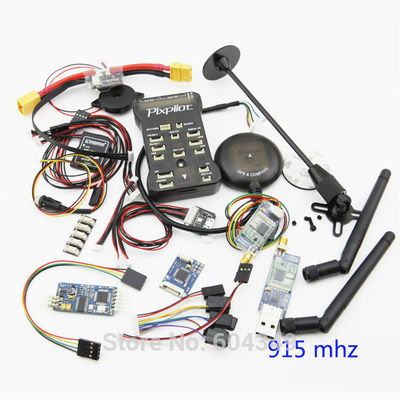

915Mhz Module+Pixpilot v2.4.5 (Pixhawk) +Power+I2C+Pix_RGB+ M8N gps+OSD+PPM
記述:
Pixpilot は Pixhawk の PX4 オープン ハードウェア プロジェクトによって設計されている高度の自治操縦装置システムと互換性がある 100% です。 それは ST Microelectronics® および NuttX の実時間オペレーティング システムからの高度プロセッサそしてセンサー技術を特色にしま、自律性乗物を制御するための信じられないい性能、柔軟性および信頼性を提供します。
Pixpilot システムの利点は代表団および飛行行動の Lua の台本を書くことのような統合された multithreading、Unix/Linux そっくりのプログラミング環境、全く新しい自治操縦装置機能、および習慣 PX4 の運転者の層を含んでいてすべてのプロセスを渡る堅いタイミングを保障します。 これらの高度の機能は限定があなたの自律性乗物へないことを保障します。 Pixpilot はこのシステムへの転移に存在 APM および PX4 オペレータを継ぎ目無く可能にし、新しいユーザーのための自律性乗物の刺激的な世界に加わるために参入障壁を下げます。
旗艦の Pixpilot モジュールは外的な多色刷り LED の表示器のためのデジタル対気速度センサー、サポートおよび外的な磁気計を含む新しい周辺選択と一緒に、伴われます。 すべてのペリフェラルは自動的に検出され、形成されます。
: // 3drobotics.com/wp-content/uploads/2014/02/px4fmuv2.4.3_schematic.pdf
注: Pixpilot は PPM 入力自治操縦装置です、従って単一ケーブルから受信機に Spektrum ギヤのための PPM の港、Futaba S.BUS の港、または特別なサテライト レシーバの港によって、入るために RC を得ることを意味します。 ほとんどの現代 RC の受信機は PPM を出力することを可能にしますが一部は、Futaba の非S.BUS 受信機のような、可能にしません。 あなたの受信機が PPM の出力を支えなかったら、PPM のエンコーダー板を発注して下さい。

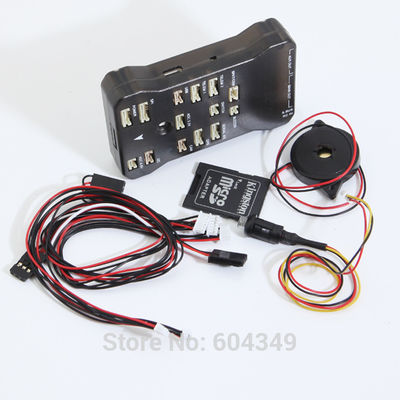

Pixpilot は含んでいます
·Pixpilot の自治操縦装置 x1
·Pixpilot に取付けられる MicroSD 4G x1
·MicroSD のアダプター x1
·30mm ブザー x1
·安全スイッチ・ボタン x1
·GPS/Radio/OSD ケーブル x3
·PPM/S.BUS. 受信機ケーブル x1
特徴
NuttX RTOS を動かすビット腕の Cortex® 高度の 32 M4 プロセッサ
14 PWM/servo の出力(フェイル・セイフおよび手動手数料との 8、6 補助者、強力な互換性がある)
付加的なペリフェラルのための豊富な結合性の選択(UART、I2C は、できます)
飛行中の回復のための統合されたバック アップおよび熱心なプロセッサおよび独立電源が付いている手動手数料
バック アップは混合を統合しま、一貫した自治操縦装置および手動手数料混合モードを提供します
余分な電源の入力および自動フェールオーバ
容易なモーター活発化のための外的な安全ボタン
多色刷り LED の表示器
強力、複数の調子の piezo 可聴周波表示器
長い間の高レートの記録のための microSD カード
指定
マイクロプロセッサ:
FPU 168 MHz/256 KB RAM/2 MB のフラッシュとの 32ビット STM32F427VIT6 皮質 M4 の中心
32 ビット STM32F103C8T6 フェイル・セイフ コプロセッサ
センサー:
ST のマイクロ L3GD20 3 軸線の 16 ビットのジャイロ スコープ
ST マイクロ LSM303D の 3 軸線 14 ビット加速度計/磁気計
Invensense MPU6000 の 3 軸線の加速度計/ジャイロ スコープ
MEAS MS5611-01BA03 のバロメーター
インターフェイス:
5x UART (シリアル ポート)、1 強力な可能、HW フロー制御の 2x は
1x 缶
Spektrum DSM/DX8 までの DSM2/DSM-X® の衛星多用性がある入力(支えられないの上の DX9 および)
Futaba S.BUS® の多用性がある入出力
PPM の合計信号
入る RSSI (PWM か電圧)
I2C®
SPI
3.3 および 6.6V ADC の入力
外的な microUSB の港
パワー系統:
自動フェールオーバの理想的なダイオードのコントローラー
強力なサーボ柵(7 つ V)および高現在は用意します
すべてのペリフェラルは保護される過電流保護されるすべての入力 ESD を出力します
重量および次元
·次元: 51.5mmx82x17mm
·重量: 40g
パッケージの内容
これは HMC5883L のコンパスが付いている多星座 GPS (GPS、GLONASS、ガリレオ、QZSS および SBAS)です。 それは干渉のもとから取付けることができます。 それは陶磁器パッチのアンテナのための活動的な回路部品、ウォーム スタートのための再充電可能なバックアップ コンデンサーを特色にします。
APM/Pixhawk のために設計されている GPS はおよび Pixhawk のためのケーブルを含んでいます。
APM に合うために 5P に 1.25-6P プラグの貝を変えて下さい。
特徴:
·u-blox NEO-M8N GPS モジュール
·10Hz 更新率
·25 x25 X 4mm 陶磁器パッチのアンテナ
·LNA および鋸の破片
·3.3V LDO の低雑音の調整装置
·EMI の保護の UART (TTL)の港
·3V 再充電可能なバックアップ コンデンサー
·苦境の表示器 LED
·入力パワーのための逆の極性の保護
既定のパラメータ
·GNSS GPS+GLONASS
·NMEA の議定書
·ボード・レート: 9600
·Nav 率: 1Hz
·TIMEPULSE (苦境 LED)率: 1Hz
他
·次元: 50 x 57 x 13mm
·重量: 30g (ケーブルを含んで下さい)
100% の真新しく、完全なパッキング
Pixpilot は含んでいます
·Pixpilot の自治操縦装置 x1
·Pixpilot に取付けられる MicroSD 4G x1
·MicroSD のアダプター x1
·30mm ブザー x1
·安全スイッチ・ボタン x1
·GPS/Radio/OSD ケーブル x3
·PPM/S.BUS. 受信機ケーブル x1

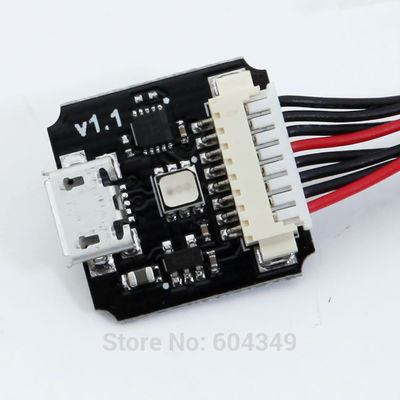

·Pix_RGB

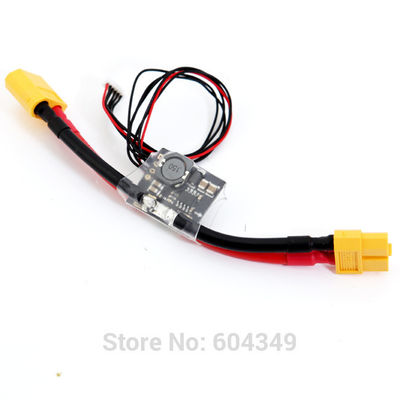

·力モジュール

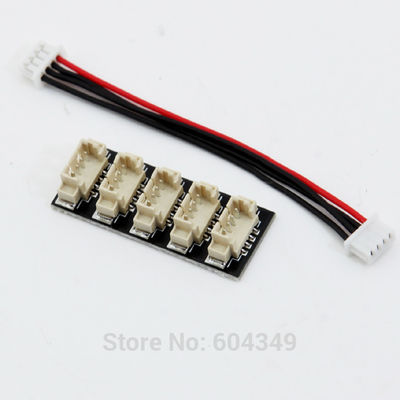

·Pix_I2C 板
·NEO-GPS 及び MAG v2 (M8N) x 1
·1.25-6P/1.25-4P ケーブル 270mm x1
·1.25-5P プラグの貝 x2

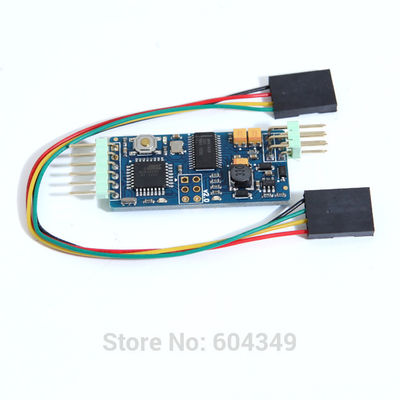

·OSD

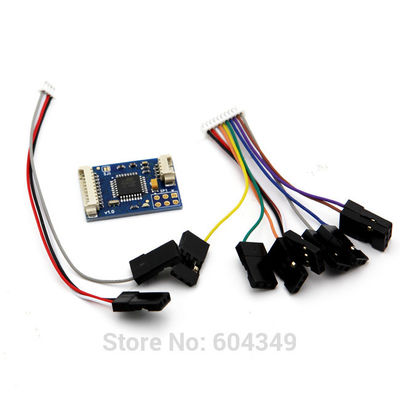

·PPM

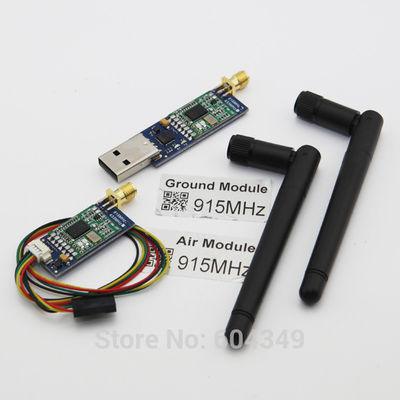

·915 の Mhz モジュール
