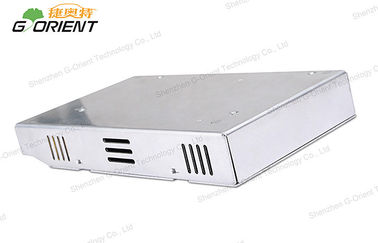

高性能 180W は LED スクリーンのための電源 IP20 を転換しました

切換えの電源

NHI200-4.5-A

出力

DC 電圧

4.5V

現在の範囲

0~40A

評価される流れ

40A

評価される力

180W

さざ波及び騒音（最高。）

<250mvp-p>

電圧 ADJ.Range

4.05~4.95V

電圧許容

+/- 2.0%

ライン規則

+/- 0.5%

負荷規則

+/- 1.0%

組み立て、上昇時間

1000ms、50ms/230VAC

時間を遅らせて下さい

20ms/230VAC

入力

電圧範囲

200-240VAC

周波数範囲

47-63Hz

効率（Typ。）

83-88%

AC 流れ

2.5A/230VAC

侵入の流れ（最高。）

55A/230VAC

漏出流れ

< 3="">

保護

負荷に

105 | 150% の評価される出力電力

保護タイプ: 一定した現在の制限は、障害状況が取除かれた後自動的に回復します

電圧に

5.2 | 6.3V

保護タイプ: 回復するために O/P の電圧、動力再供給を締めて下さい

温度に

100℃ +/- 5℃

保護タイプ: 温度がダウン状態になった後 O/P の電圧を締めて下さい、自動的に回復します

環境

働く臨時雇用者。

-40 | +60℃ （カーブを軽減する出力負荷を参照して下さい）

働く湿気

20 | 不凝縮 90% RH

貯蔵の臨時雇用者。、湿気

-40 | +85℃、10 | 95% RH

Temp.Coefficient

+/-0.03%/℃ （0 | 50℃）

振動

10 | 500Hz、5G 10min。/1 の周期、60min。 X、Y の Z の斧に沿ってそれぞれ

安全

安全基準

承認される UL60950-1

抵抗電圧

I/P-O/P: 3KVAC I/P-FG: 1.5KVAC O/P-FG: 0.5KVAC

分離の抵抗

I/P-O/P、I/P-FG、O/P-FG: 100M Ohms/500VDC/25℃/70% RH

他

MTBF

271.9K hrs 最少 MIL-HDBK-217F （25℃）

次元

190*85*30mm （L*W*H）

パッキング

0.8kg; 20pcs/16Kgs

ノート

1. 特に述べられないすべての変数は周囲温度の 230VAC 入力、定格負荷および 25℃で測定されます。

2. さざ波及び騒音は 0.1uf 及び 47 の uf の平行コンデンサーによって終わる帯域幅の 20Mhz で 12"の使用によって歪んだ組ワイヤー測定されます。

3. 許容: 組み立ての許容、ライン規則および負荷規則を含んでいます。

4. ターミナル ブロックの印」L」と入力電圧の肯定的な棒を、接続します入力電圧のための DC 電圧を使用してターミナル ブロックの印」N」と入力電圧の否定的な棒を、接続して下さい
